技术领域
本实用新型涉及油烟机技术领域,具体为一种便于拆卸的油烟机。
背景技术
油烟机又称吸油烟机,是一种净化厨房环境的厨房电器,它安装在厨房炉灶上方,能将炉灶燃烧的废物和烹饪过程中产生的对人体有害的油烟迅速抽走,排出室外,减少污染,净化空气,并有防毒、防爆的安全保障作用,抽油烟机需要定期进行清洗。
现有的油烟机存在不便于拆卸的问题,在对油烟机清洗时需要对油烟机进行拆卸,不便于拆卸会影响对油烟机的清洗效率。
实用新型内容
(一)解决的技术问题
针对现有技术的不足,本实用新型提供了一种便于拆卸的油烟机,解决了现有的油烟机不便于拆卸影响清洗效率的问题。
(二)技术方案
为实现以上目的,本实用新型通过以下技术方案予以实现:一种便于拆卸的油烟机,包括吸烟罩和吸烟箱,所述吸烟箱位于吸烟罩的正上方,所述吸烟罩的上表面对应吸烟箱的位置开设有卡槽,所述吸烟箱的底部卡接在卡槽内,所述吸烟罩的内壁上固定连接有初滤筛板,所述初滤筛板的剖面呈倒圆台形,所述初滤筛板的下表面开设有两个出油孔,所述初滤筛板的底部还开设有第一螺孔,所述第一螺孔的内部螺纹连接有第一螺杆,所述第一螺杆的底端固定连接有积油盒的内底壁,所述吸烟罩的顶部固定连通有进烟管,所述进烟管的内部通过连杆固定连接有固定环,所述吸烟箱的内部设置有滤油罩,所述吸烟罩上表面对应滤油罩的位置开设有固定槽,所述滤油罩的底部卡接在固定槽内,所述滤油罩的左侧壁固定连通有出油管,所述出油管贯穿吸烟箱的左侧壁并延伸至吸烟箱的外部。
所述吸烟箱的顶部开设有第二螺孔,所述滤油罩上表面对应第二螺孔的位置开设有通孔,所述第二螺孔的内部螺纹连接有第二螺杆,所述第二螺杆的顶端贯穿第二螺孔并延伸至第二螺孔的正上方,且第二螺杆的顶端固定连接有拧块,所述第二螺杆的底端分别贯穿第二螺孔和通孔并螺纹连接在固定环内,所述第二螺杆的外表面固定套接有定位环,所述第二螺杆的外表面还活动套接有弹簧,所述定位环和弹簧均位于吸烟箱的内顶壁与滤油罩的上表面之间,所述弹簧的顶端和底端分别与定位环的下表面和滤油罩的上表面接触,所述吸烟罩的上表面还固定安装有气泵,所述气泵的进气端贯穿吸烟箱的顶壁并与吸烟箱的内部连通。
优选的,所述固定环、通孔和第二螺孔位于同一轴心,所述固定环与进烟管位于同一轴心。
优选的,所述滤油罩呈圆台状,所述出油管的底端与滤油罩和吸烟罩的连接处位于同一水平高度。
优选的,所述定位环的下表面与滤油罩的上表面相互平行,所述拧块的直径是第二螺孔直径的三倍。
优选的,两个所述出油孔以第二螺孔为参照对称,两个所述出油孔之间的距离是积油盒直径的三分之一。
优选的,所述积油盒的顶端与初滤筛板的下表面位于同一水平高度,所述拧块的下表面与吸烟箱的上表面接触。
(三)有益效果
本实用新型提供了一种便于拆卸的油烟机,具备以下有益效果:
该便于拆卸的油烟机,通过吸烟箱的底部卡接在卡槽内,滤油罩的底部卡接在固定槽内,能够对吸烟箱和滤油罩在吸烟罩上表面的位置进行限定,通过第二螺杆螺纹连接固定环内,定位环与滤油罩之间设置有弹簧,拧块的下表面与吸烟箱的上表面接触,通过第二螺杆能够对吸烟箱和滤油罩在吸烟罩上的位置进行固定,从固定环中拧下第二螺杆即可将吸烟箱和滤油罩从吸烟罩上取下,拆卸方便,方便对油烟机的内部进行清洗,解决了现有的油烟机不便于拆卸的问题。
附图说明

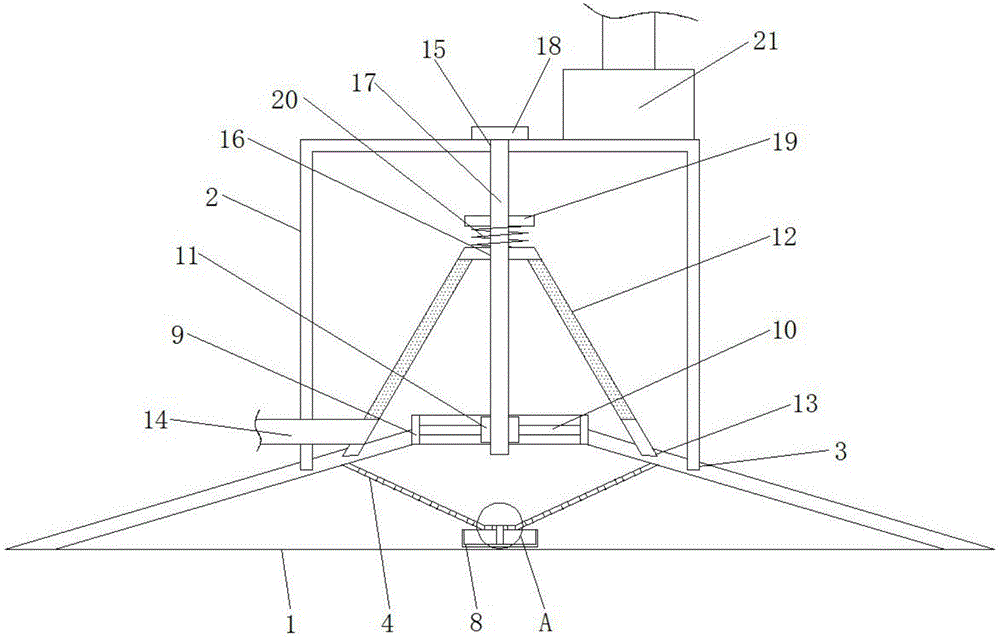

图1为本实用新型结构正剖图;
图2为本实用新型图1中A处的放大图。
图中:1吸烟罩、2吸烟箱、3卡槽、4初滤筛板、5出油孔、6第一螺孔、7第一螺杆、8积油盒、9进烟管、10连杆、11固定环、12滤油罩、13固定槽、14出油管、15第二螺孔、16通孔、17第二螺杆、18拧块、19定位环、20弹簧、21气泵。
具体实施方式
下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
请参阅图1-2,本实用新型提供一种技术方案:一种便于拆卸的油烟机,包括吸烟罩1和吸烟箱2,吸烟箱2位于吸烟罩1的正上方,吸烟罩1的上表面对应吸烟箱2的位置开设有卡槽3,吸烟箱2的底部卡接在卡槽3内,吸烟罩1的内壁上固定连接有初滤筛板4,初滤筛板4的剖面呈倒圆台形,初滤筛板4的下表面开设有两个出油孔5,初滤筛板4的底部还开设有第一螺孔6,第一螺孔6的内部螺纹连接有第一螺杆7,第一螺杆7的底端固定连接有积油盒8的内底壁,积油盒8的顶端与初滤筛板4的下表面位于同一水平高度,吸烟罩1的顶部固定连通有进烟管9,进烟管9的内部通过连杆10固定连接有固定环11,吸烟箱2的内部设置有滤油罩12,吸烟罩1上表面对应滤油罩12的位置开设有固定槽13,滤油罩12的底部卡接在固定槽13内,滤油罩12的左侧壁固定连通有出油管14,出油管14贯穿吸烟箱2的左侧壁并延伸至吸烟箱2的外部,滤油罩12呈圆台状,油烟中的油能够沿着滤油罩12的内壁滑落,通过出油管14排出,出油管14的底端与滤油罩12和吸烟罩1的连接处位于同一水平高度。
吸烟箱2的顶部开设有第二螺孔15,两个出油孔5以第二螺孔15为参照对称,两个出油孔5之间的距离是积油盒8直径的三分之一,滤油罩12上表面对应第二螺孔15的位置开设有通孔16,第二螺孔15的内部螺纹连接有第二螺杆17,第二螺杆17的顶端贯穿第二螺孔15并延伸至第二螺孔15的正上方,且第二螺杆17的顶端固定连接有拧块18,第二螺杆17的底端分别贯穿第二螺孔15和通孔16并螺纹连接在固定环11内,固定环11、通孔16和第二螺孔15位于同一轴心,固定环11与进烟管9位于同一轴心,拧块18的下表面与吸烟箱2的上表面接触,第二螺杆17的外表面固定套接有定位环19,第二螺杆17的外表面还活动套接有弹簧20,定位环19和弹簧20均位于吸烟箱2的内顶壁与滤油罩12的上表面之间,通过弹簧20的弹性固定滤油罩12的位置,也能够避免滤油罩12被压坏,定位环19的下表面与滤油罩12的上表面相互平行,拧块18的直径是第二螺孔15直径的三倍,弹簧20的顶端和底端分别与定位环19的下表面和滤油罩12的上表面接触,吸烟罩1的上表面还固定安装有气泵21,气泵21的进气端贯穿吸烟箱2的顶壁并与吸烟箱2的内部连通。
使用时,使用者在需要对该油烟机进行拆卸清洗时,拧动第二螺杆17上的拧块18,使第二螺杆17从固定环11内拧下,将吸烟箱2和滤油罩12向上提起即可将油烟机拆卸,进行清洗,通过进烟管9对初滤筛板4的内部进行清洗。
综上所述,该便于拆卸的油烟机,通过吸烟箱2的底部卡接在卡槽3内,滤油罩12的底部卡接在固定槽13内,能够对吸烟箱2和滤油罩12在吸烟罩1上表面的位置进行限定,通过第二螺杆17螺纹连接固定环11内,定位环19与滤油罩12之间设置有弹簧20,拧块18的下表面与吸烟箱2的上表面接触,通过第二螺杆17能够对吸烟箱2和滤油罩12在吸烟罩1上的位置进行固定,从固定环11中拧下第二螺杆17即可将吸烟箱2和滤油罩12从吸烟罩1上取下,拆卸方便,方便对油烟机的内部进行清洗,解决了现有的油烟机不便于拆卸的问题。
需要说明的是,在本文中,诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来,而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且,术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含,从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素,而且还包括没有明确列出的其他要素,或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下。由语句“包括一个......限定的要素,并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素”,该文中出现的电器元件均与外界的主控器及220V市电电连接,并且主控器可为计算机等起到控制的常规已知设备。
尽管已经示出和描述了本实用新型的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本实用新型的范围由所附权利要求及其等同物限定。
