技术领域
本实用新型涉及地下连续墙施工技术领域，尤其涉及一种强制式地下连续墙十字接头刷壁器。
背景技术
地下连续墙是基础工程在地面上采用一种挖槽机械，沿着深开挖工程的周边轴线，在泥浆护壁条件下，开挖出一条狭长的深槽，清槽后，在槽内吊放钢筋笼，然后用导管法灌筑水下混凝土筑成一个单元槽段，如此逐段进行，在地下筑成一道连续的钢筋混凝土墙壁，作为截水、防渗、承重、挡水结构。地下连续墙的形式有很多种，其中十字钢板接头为如今比较常用的一种的形式，在施工过程中，会有大量泥沙落至十字钢板接头上，需要对其进行清除，一般的刷壁器操作较为麻烦，且工作效率较低；为此，我们提出一种强制式地下连续墙十字接头刷壁器来解决上述问题。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的一般的刷壁器操作较为麻烦，且工作效率较低等问题，而提出的一种强制式地下连续墙十字接头刷壁器。
为了实现上述目的，本实用新型采用了如下技术方案：
一种强制式地下连续墙十字接头刷壁器，包括连续墙，所述连续墙的侧壁设有十字接头，所述连续墙靠近十字接头的一侧设有升降机，且升降机的上端通过转动装置连接有壳体，所述壳体中对称设有第一空腔和第二空腔，且第一空腔和第二空腔中均转动连接有对称设置的转杆，每个所述转杆上均固定套设有与其匹配的转轮，所述第一空腔和第二空腔中相应的两个转轮之间通过皮带传动连接，两个所述皮带上分别连接有与十字接头配合设置的刮板和钢丝刷，所述壳体的侧壁设有与转杆配合设置的驱动装置。
优选的，所述转动装置包括第一驱动电机，所述升降机的上侧侧壁固定连接有安装块，所述安装块中设有安装槽，所述第一驱动电机位于安装槽中设置，且第一驱动电机的输出端连接有第一转轴，所述第一转轴贯穿安装块的上侧侧壁并与壳体固定连接。
优选的，所述第一转轴的侧壁固定连接有环形转块，且第一转轴贯穿安装块的连接处内壁设有与环形转块匹配的环形转槽。
优选的，所述环形转槽中设有滚珠，且环形转块的侧壁设有与滚珠匹配的滚槽。
优选的，所述驱动装置包括第二驱动电机，位于第一空腔和第二空腔中上方相应的所述转杆均贯穿壳体设置，所述第二驱动电机与壳体的一侧侧壁连接，且第二驱动电机的输出端连接有第二转轴，所述第二转轴上固定套设有第一齿轮，且两个转杆贯穿壳体的一端均固定连接有与第一齿轮啮合设置的第二齿轮。
优选的，所述升降机的下端还设有锁止万向轮。
本实用新型操作简单，使用方便，通过第二驱动电机带动皮带转动，从而使刮板和钢丝刷不断的转动，刮板将十字接头上的大多数泥沙刮除，钢丝刷对残留的泥沙进行清除干净，对十字接头上的泥沙进行有效清除，提高了工作效率，通过设置锁止万向轮，便于移动装置和对装置进行制动。
附图说明

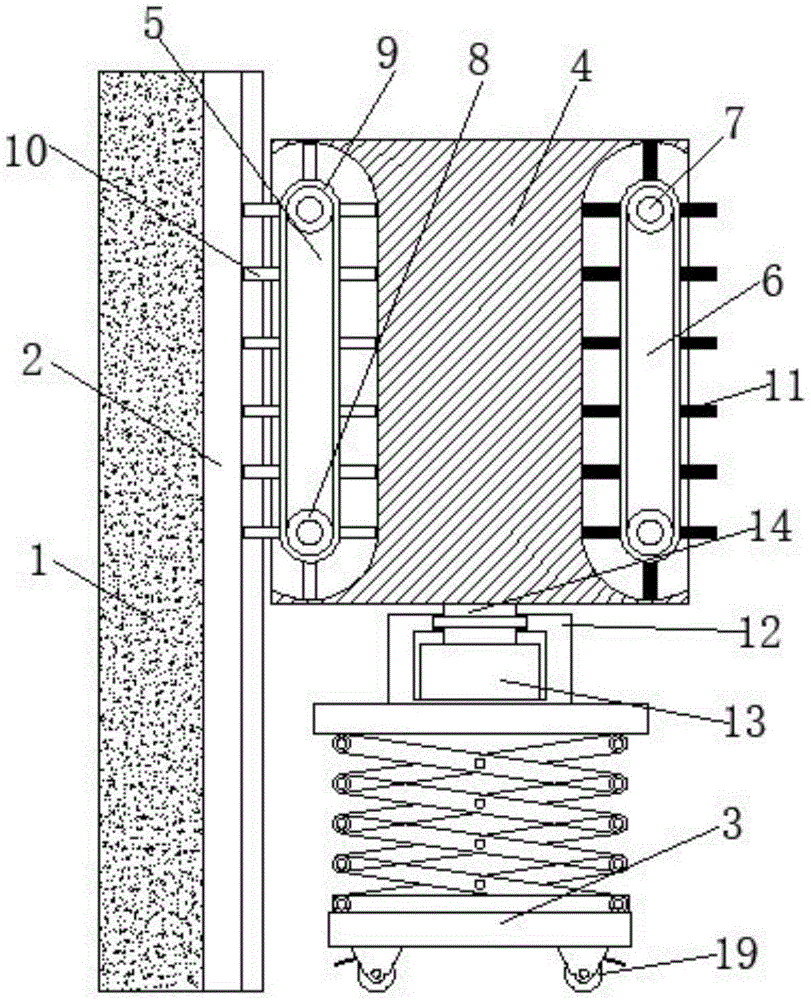

图1为本实用新型提出的一种强制式地下连续墙十字接头刷壁器的主视结构示意图；
图2为本实用新型提出的一种强制式地下连续墙十字接头刷壁器的俯视结构示意图。
图中：1连续墙、2十字接头、3升降机、4壳体、5第一空腔、6第二空腔、7转杆、8转轮、9皮带、10刮板、11钢丝刷、12安装块、13第一驱动电机、14第一转轴、15第二驱动电机、16第二转轴、17第一齿轮、18第二齿轮、19锁止万向轮。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
参照图1-2，一种强制式地下连续墙十字接头刷壁器，包括连续墙1，连续墙1的侧壁设有十字接头2，连续墙1靠近十字接头2的一侧设有升降机3，升降机3的下端还设有锁止万向轮19，便于移动装置和对装置进行制动，且升降机3的上端通过转动装置连接有壳体4，转动装置包括第一驱动电机13，升降机3的上侧侧壁固定连接有安装块12，安装块12中设有安装槽，第一驱动电机13位于安装槽中设置，且第一驱动电机13的输出端连接有第一转轴14，第一转轴14贯穿安装块12的上侧侧壁并与壳体4固定连接，在需要对壳体4进行转动调整时，第一驱动电机13带动第一转轴14转动，壳体4跟随第一转轴14转动，从而对壳体4的位置进行调整，第一转轴14的侧壁固定连接有环形转块，且第一转轴14贯穿安装块12的连接处内壁设有与环形转块匹配的环形转槽，第一转轴14转动的同时带动环形转块在环形转槽中转动，环形转块给第一转轴14的转动提供一个支撑力，增加了第一转轴14转动的稳定性，环形转槽中设有滚珠，且环形转块的侧壁设有与滚珠匹配的滚槽，减小环形转块与环形转槽之间的摩擦力，便于环形转块在环形转槽中转动，壳体4中对称设有第一空腔5和第二空腔6，且第一空腔5和第二空腔6中均转动连接有对称设置的转杆7，每个转杆7上均固定套设有与其匹配的转轮8，第一空腔5和第二空腔6中相应的两个转轮8之间通过皮带9传动连接，两个皮带9上分别连接有与十字接头2配合设置的刮板10和钢丝刷11，壳体4的侧壁设有与转杆7配合设置的驱动装置，驱动装置包括第二驱动电机15，位于第一空腔5和第二空腔6中上方相应的转杆7均贯穿壳体4设置，第二驱动电机15与壳体4的一侧侧壁连接，且第二驱动电机15的输出端连接有第二转轴16，第二转轴16上固定套设有第一齿轮17，且两个转杆7贯穿壳体4的一端均固定连接有与第一齿轮17啮合设置的第二齿轮18，第二驱动电机15带动第二转轴16上的第一齿轮17转动，从而使第二齿轮18带动转杆7转动，带动转轮8上的皮带9转动，从而使刮板10和钢丝刷11转动，对十字接头2上的泥沙进行清除。
本实用新型在使用时，通过锁止万向轮19将装置移至连续墙1的十字接头2处，将刮板10对准十字接头2，第二驱动电机15带动第二转轴16上的第一齿轮17转动，从而使第二齿轮18带动转杆7转动，带动转轮8上的皮带9转动，从而使刮板10转动，对十字接头2上的大量泥沙进行刮除，通过升降机3对十字接头2的清除泥沙位置进行调节，再刮除大量的泥沙后，第一驱动电机13带动第一转轴14转动，壳体4跟随第一转轴14转动，从而对壳体4的位置进行调整，使钢丝刷11对准十字接头2，对十字接头2上残留的泥沙进行清除。本装置操作简单，使用方便，通过第二驱动电机15带动皮带9转动，从而使刮板10和钢丝刷11不断的转动，刮板10将十字接头2上的大多数泥沙刮除，钢丝刷11对残留的泥沙进行清除干净，对十字接头2上的泥沙进行有效清除，提高了工作效率，通过设置锁止万向轮19，便于移动装置和对装置进行制动。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
