技术领域
本发明涉及电工辅助设备技术领域，具体来说，涉及一种电工脚扣。
背景技术
电工脚扣是电业、通信业室外作业时攀爬电杆用的工具，它由卡接在水泥电杆上的钢制圆弧和脚蹬构成，在钢制圆弧内侧安装有胶垫，目的都是防滑，且根据攀爬不同的杆径，圆弧的直径大小不同，以便能合适的套住杆子，一副电工脚扣分左右脚使用，左右区分在于套到脚掌上时圆弧应在身体内侧。使用时，双脚各套在一个脚蹬上，上杆或下杆时双脚利用连接在脚蹬上脚背拖带带动电工脚扣移动。现有的电工脚扣在脚蹬上仅连接有单个脚背拖带，这样在爬杆过程中脚底用力时极易从脚蹬上滑落，容易发生安全事故；同时，在工作人员脚底脱离脚蹬的过程中，脚蹬极易从电杆上掉落，给上杆或下杆带来极大的不便影响工作进程；并且，由于现有的电工脚扣结构过于简单，导致工作人员在使用过程中极易发生溜滑事故，使工作人员生命安全受到威胁。
针对相关技术中的问题，目前尚未提出有效的解决方案。
发明内容
针对相关技术中的问题，本发明提出一种电工脚扣，以克服现有相关技术所存在的上述技术问题。
本发明的技术方案是这样实现的：
一种电工脚扣，包括保护箱，所述保护箱顶面匹配设置有定位槽，且所述保护箱的一侧面固定连接有弹性垫，另一侧面匹配设置有脚踏板，所述脚踏板顶面匹配设置有若干固脚带，所述保护箱内部匹配设置有转杆，所述转杆且位于所述保护箱内部匹配设置有转盘，且所述转盘端面均匀设置有若干定位孔，所述转盘一侧且位于所述保护箱内部设置有齿轮环，且所述齿轮环外侧壁与所述保护箱内侧壁固定连接，所述齿轮环上内啮合有主动齿轮，所述主动齿轮靠近所述转盘的一侧面上匹配设置有若干定位杆，且所述主动齿轮远离所述转盘的一侧面上固定连接有连接架，所述连接架顶端匹配设置有导杆，且所述导杆顶端匹配穿插所述定位槽，并延伸至所述保护箱顶部上方，所述转杆的两端均贯穿所述保护箱端面且延伸至所述保护箱外部，并对称设置有连接块，且所述转杆远离所述转盘的一端贯穿所述连接块且延伸至所述连接块一侧，并匹配设置有调节把手，两所述连接块靠近所述脚踏板的一侧面上设置有固定座，两所述固定座内穿插有螺纹杆，两所述螺纹杆上匹配设置有螺母，两所述螺母靠近所述固定座的一侧面上对称设置有若干连接杆，且若干所述连接杆一端均设置在所述固定座端面导槽内，两所述螺纹杆靠近所述脚踏板的一端匹配设置有限位块，两所述螺纹杆远离所述脚踏板的一端贯穿所述连接块且延伸至所述连接块一侧，并固定连接有支撑架，两所述支撑架的一端活动连接有弧形杆，两所述弧形杆靠近所述支撑架的一端匹配穿插有定位件，且两所述定位件两端均贯穿所述支撑架并延伸至所述支撑架外侧，两所述弧形杆远离所述支撑架的一端匹配设置有摩擦块，且两所述弧形杆相靠近的一侧面匹配设置有防滑条。
进一步，所述定位槽为L型结构。
进一步，所述弹性垫内腔匹配设置有第一固定杆，所述第一固定杆两侧且位于所述弹性垫内腔对称设置有第二固定杆，两所述第二固定杆与所述第一固定杆之间通过若干弹性片连接。
进一步，所述定位孔直径与所述定位杆外直径相同。
进一步，所述导杆顶端匹配设置有调节帽。
进一步，所述调节把手外侧壁匹配设置有防滑套。
进一步，所述定位件端面为星型结构，且所述支撑架端部通孔和所述弧形杆端部通孔均匹配设置为星型结构。
进一步，所述摩擦块内腔匹配设置有滑块，所述滑块一端面设置有滑杆，所述滑杆一端贯穿所述摩擦块且延伸至所述摩擦块端面外侧，并连接在所述弧形杆的端部，所述滑杆上且位于所述摩擦块内部匹配设置有弹簧，且所述弹簧一端固定连接在所述滑块端面上。
本发明的有益效果为：通过工作人员调节支撑架端部的定位件，使得定位件脱离弧形杆，且通过转动弧形杆，使得水泥电杆卡进两支撑架之间，并使调节定位件再次卡进弧形杆内，从而使得该电工脚扣套在水泥电杆上，进而保证了该电工脚扣的实用性；通过调节定位槽内的导杆，使得主动齿轮端面的定位杆脱离转盘端面上的定位孔，且通过转动保护箱一侧的调节把手，使得转杆两端的连接块转动，从而使得螺纹杆端部的支撑架斜向上放置，并通过调节导杆，使得定位杆再次穿插于定位孔内，从而可以使得该电工脚扣更牢固的卡在水泥电杆上，进而保证了该电工脚扣的应用价值；通过转动螺纹杆上的螺母，使弧形杆向弹性垫靠拢，从而可以进一步提高该电工脚扣的牢固性，进而有效减少了工作人员的安全隐患。
附图说明
为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

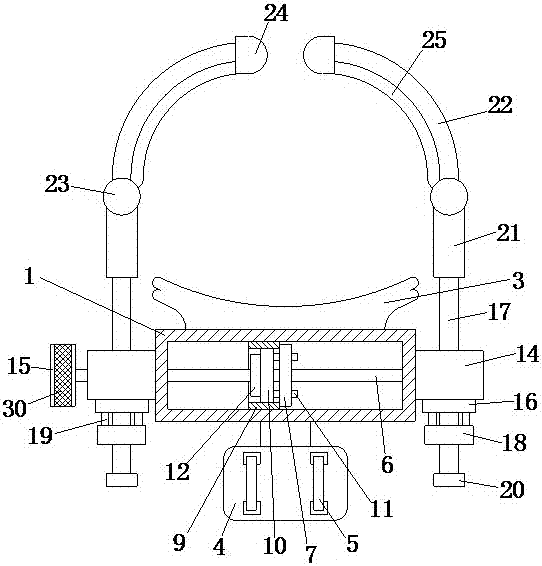

图1是根据本发明实施例的一种电工脚扣的结构示意图；
