技术领域
本发明涉及农用机械技术领域，具体来说，涉及一种农业播种装置。
背景技术
在农业生产过程中，播种机以作物种子为播种对象的种植机械。而现有的播种机结构复杂，操作繁琐，不能很好的适应小范围面积的播种需求，使用时存在一定的局限性。
针对相关技术中的问题，目前尚未提出有效的解决方案。
发明内容
针对相关技术中的问题，本发明提出一种农业播种装置，以克服现有相关技术所存在的上述技术问题。
本发明的技术方案是这样实现的：
一种农业播种装置，包括装置本体，所述装置本体包括底座，所述底座的顶端分别设有下料机构、输料机构和推手，其中所述输料机构通过连接管连接于所述下料机构的一侧，所述推手位于所述输料机构远离所述下料机构一侧；
所述底座内设有水箱，且所述底座的底端两侧设有两组移动轮，所述底座的底端介于两组所述移动轮之间分别设有若干组喷头、下料管、开沟犁和覆土片，其中，若干组所述喷头与所述水箱相连接，所述开沟犁位于所述喷头和所述下料管之间，且所述开沟犁一端与所述下料管一侧相固定，所述覆土片位于所述下料管远离所述开沟犁一侧；
所述下料机构包括下料斗和下料室，所述下料斗位于所述下料室的顶端，所述下料管的顶端贯穿所述底座的顶端与所述下料室一侧相连接，其中，所述下料斗内分别若干组第一滑板，若干组所述第一滑板为倾斜式结构，且若干组所述第一滑板相互适配，所述下料室内设有水平放置的第一横板，所述第一横板的两端分别通过第一旋转轴设有第一传动轮和第一联动轮，所述第一横板上介于所述第一传动轮和所述第一联动轮之间设有若干组支撑轮，且所述第一传动轮和所述第一联动轮上套设有第一传动带，所述第一传动轮与设于所述第一横板一侧的第一旋转电机的输出轴连接，所述第一传动带上方设有斜板，所述斜板的顶端与设于所述下料室内壁一侧的连接杆相连接；
所述输料机构包括输料室，所述输料室内设有竖直设置的第二横板，所述第二横板的两端分别通过第二旋转轴设有第二传动轮和第二联动轮，且所述第二传动轮与设于所述第二横板一侧的第二旋转电机的输出轴相连接，所述第二传动轮和所述第二联动轮上套设有第二传动带，所述第二传动带上设有若干组的输料片，且所述输料室内位于所述第二传动轮下方设有两组第二滑板，其中，两组所述第二滑板相靠近一侧的垂直高度小于两组所述第二滑板相远离一侧的垂直高度。
进一步的，所述底座一侧开设有注水口，所述注水口与所述水箱一侧相连接。
进一步的，所述输料室的顶端设有下料口。
进一步的，所述推手为倾斜式结构。
进一步的，所述输料片为U形结构。
进一步的，所述输料片等距排布于所述第二传动带上。
本发明的有益效果是：通过输料机构内的第二旋转电机匹配第二传动带在输料片作用下，使得输料机构内的物料能通过连接管运输至下料斗内，而下料斗在若干组第一滑板相互配合下，使得物料运输至下料室内，另外下料室内的第一旋转电机配合第一传动带以及配合斜板，使得物料运输至下料管内，此外底座在推手配合水箱以及开沟犁，有效的对土壤进行开沟便于播种，而覆土片便于在播种完进行覆土，使得操作简便，播种成本低，能适应不同环境下的播种需求，降低了播种装置使用的局限性。
附图说明
为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

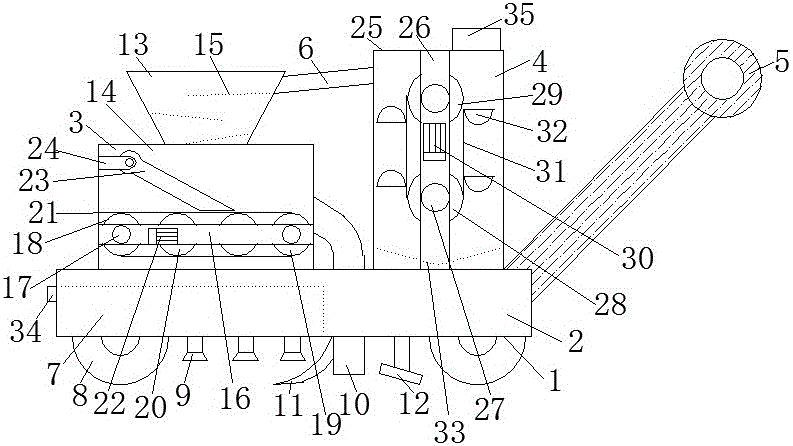

图1是根据本发明实施例的一种农业播种装置的结构示意图。
图中：
1、装置本体；2、底座；3、下料机构；4、输料机构；5、推手；6、连接管；7、水箱；8、移动轮；9、喷头；10、下料管；11、开沟犁；12、覆土片；13、下料斗；14、下料室；15、第一滑板；16、第一横板；17、第一旋转轴；18、第一传动轮；19、第一联动轮；20、支撑轮；21、第一传动带；22、第一旋转电机；23、斜板；24、连接杆；25、输料室；26、第二横板；27、第二旋转轴；28、第二传动轮；29、第二联动轮；30、第二旋转电机；31、第二传动带；32、输料片；33、第二滑板；34、注水口；35、下料口。
具体实施方式
下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员所获得的所有其他实施例，都属于本发明保护的范围。
根据本发明的实施例，提供了一种农业播种装置。
如图1所示，根据本发明实施例的农业播种装置，包括装置本体1，所述装置本体1包括底座2，所述底座2的顶端分别设有下料机构3、输料机构4和推手5，其中所述输料机构4通过连接管6连接于所述下料机构3的一侧，所述推手5位于所述输料机构4远离所述下料机构3一侧；
所述底座2内设有水箱7，且所述底座2的底端两侧设有两组移动轮8，所述底座2的底端介于两组所述移动轮8之间分别设有若干组喷头9、下料管10、开沟犁11和覆土片12，其中，若干组所述喷头9与所述水箱7相连接，所述开沟犁11位于所述喷头9和所述下料管10之间，且所述开沟犁11一端与所述下料管10一侧相固定，所述覆土片12位于所述下料管10远离所述开沟犁11一侧；
所述下料机构3包括下料斗13和下料室14，所述下料斗13位于所述下料室14的顶端，所述下料管10的顶端贯穿所述底座2的顶端与所述下料室14一侧相连接，其中，所述下料斗13内分别若干组第一滑板15，若干组所述第一滑板15为倾斜式结构，且若干组所述第一滑板15相互适配，所述下料室14内设有水平放置的第一横板16，所述第一横板16的两端分别通过第一旋转轴17设有第一传动轮18和第一联动轮19，所述第一横板16上介于所述第一传动轮18和所述第一联动轮19之间设有若干组支撑轮20，且所述第一传动轮18和所述第一联动轮19上套设有第一传动带21，所述第一传动轮18与设于所述第一横板16一侧的第一旋转电机22的输出轴连接，所述第一传动带21上方设有斜板23，所述斜板23的顶端与设于所述下料室14内壁一侧的连接杆24相连接；
所述输料机构4包括输料室25，所述输料室25内设有竖直设置的第二横板26，所述第二横板26的两端分别通过第二旋转轴27设有第二传动轮28和第二联动轮29，且所述第二传动轮28与设于所述第二横板26一侧的第二旋转电机30的输出轴相连接，所述第二传动轮28和所述第二联动轮29上套设有第二传动带31，所述第二传动带31上设有若干组的输料片32，且所述输料室25内位于所述第二传动轮28下方设有两组第二滑板33，其中，两组所述第二滑板33相靠近一侧的垂直高度小于两组所述第二滑板33相远离一侧的垂直高度。
借助于上述技术方案，通过输料机构4内的第二旋转电机30匹配第二传动带31在输料片32作用下，使得输料机构4内的物料能通过连接管6运输至下料斗13内，而下料斗13在若干组第一滑板15相互配合下，使得物料运输至下料室14内，另外下料室14内的第一旋转电机22配合第一传动带21以及配合斜板23，使得物料运输至下料管10内，此外底座2在推手5配合水箱7以及开沟犁11，有效的对土壤进行开沟便于播种，而覆土片12便于在播种完进行覆土，使得操作简便，播种成本低，能适应不同环境下的播种需求，降低了播种装置使用的局限性。
另外，在一个实施例中，便于播种装置使用的简便性，所述底座2一侧开设有注水口34，所述注水口34与所述水箱7一侧相连接。水箱7在若干组喷头9作用下，便于增加土壤的湿度，使得能高效的进行开沟播种。
另外，在一个实施例中，对于上述输料机构4来说，所述输料室25的顶端设有下料口35；所述推手5位于所述输料机构4的一侧，且所述推手5为倾斜式结构。便于能适应不同环境下的需求。
另外，在一个实施例中，所述输料片32为U形结构。U形的输料片32便于能有效的对输料机构4内的物料进行提取，提高播种效率。
此外，在一个实施例中，所述输料片32等距排布于所述第二传动带31上。输料机构4内的两组所述第二滑板33能有效的对物料进行聚集，便于配合输料片32在第二传动带31作用下，对于对物料的运输。
综上所述，借助于本发明的上述技术方案，通过输料机构4内的第二旋转电机30匹配第二传动带31在输料片32作用下，使得输料机构4内的物料能通过连接管6运输至下料斗13内，而下料斗13在若干组第一滑板15相互配合下，使得物料运输至下料室14内，另外下料室14内的第一旋转电机22配合第一传动带21以及配合斜板23，使得物料运输至下料管10内，此外底座2在推手5配合水箱7以及开沟犁11，有效的对土壤进行开沟便于播种，而覆土片12便于在播种完进行覆土，使得操作简便，播种成本低，能适应不同环境下的播种需求，降低了播种装置使用的局限性。
以上所述仅为本发明的较佳实施例而已，并不用以限制本发明，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
