技术领域
本实用新型涉及园林技术领域，具体为一种园林垃圾桶。
背景技术
在一定的地域运用工程技术和艺术手段，通过改造地形（或进一步筑山、叠石、理水）、种植树木花草、营造建筑和布置园路等途径创作而成的美的自然环境和游憩境域，就称为园林，在中国传统建筑中独树一帜，有重大成就的是古典园林建筑传统中国文化中的一种艺术形式，现代的生活方式和生活环境对于园林有着迫切的功能性和艺术性的要求，对于我们现代的生活和未来的人民发展方向有着越来越重要的作用，在园林中有常要设置有垃圾桶。
然而传统的园林垃圾桶无法除味和灭虫，只能存放垃圾，大量垃圾会产生难闻的异味，而且会产生和引来大量的蚊虫，蚊虫携带的病菌会影响园林里游客的身体健康。
实用新型内容
本实用新型的目的在于提供一种园林垃圾桶，具备除味和灭虫的优点，解决了传统的园林垃圾桶无法除味和灭虫的问题。
为实现上述目的，本实用新型提供如下技术方案：一种园林垃圾桶，包括壳体，所述壳体底部的两侧均固定连接有滚轮架，所述滚轮架的底部通过转轴活动连接有滚轮，所述壳体顶部的两侧均固定连接有支撑架，所述支撑架的顶部固定连接有太阳能电池板，所述壳体的顶部固定连接有保护壳，所述保护壳位于两个支撑架之间，所述壳体的顶部固定连接有蓄电池，所述蓄电池的左侧设置有逆变器，所述蓄电池和逆变器均位于保护壳的内腔，所述壳体内腔底部的中心处固定连接有诱虫灯，所述诱虫灯的数量为两个，所述壳体内腔的底部固定连接有高压丝网，所述诱虫灯位于高压丝网的内腔，所述壳体的右侧固定连接有处理箱，所述处理箱内腔的底部固定连接有风机，所述风机的进风口连通有吸气管，所述吸气管的左侧贯穿处理箱的左侧并延伸至壳体的内腔，所述吸气管的底部连通有吸气盘，吸气盘的数量为三个，所述吸气管顶部的左侧与壳体固定连接，所述风机的出风口连通有除臭器，所述除臭器右侧的顶部连通有出气管，所述出气管的右端贯穿至处理箱的右侧，所述壳体的内腔设置有垃圾桶，所述垃圾桶的顶部开设有垃圾入口，所述壳体的右侧开设有与垃圾桶相适配的出口，所述垃圾桶的两侧均开设有散气孔，所述散气孔的数量不少于十四个，所述壳体正表面底部的右侧通过扭簧活动连接有第一挡板，所述壳体的左侧通过扭簧活动连接有第二挡板，所述壳体的左侧开设有进垃圾口，所述第二挡板与进垃圾口相适配。
优选的，所述处理箱的左侧和壳体右侧的顶部均开设有与吸气管相适配的通孔，所述处理箱的右侧开设有与出气管相适配的通孔。
优选的，所述太阳能电池板通过逆变器与蓄电池连接，所述诱虫灯、高压丝网和风机均与蓄电池电性连接。
优选的，所述第二挡板的顶部固定连接有把手，所述把手的表面粗糙。
优选的，所述垃圾桶底部的四角均固定连接有滑轮架，所述滑轮架的底部通过转轴活动连接有滑轮，所述滑轮的底部与壳体滑动连接。
优选的，所述垃圾桶内腔的两侧均设置有过滤网，所述过滤网的厚度不小于一厘米。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过太阳能电池板、保护壳、蓄电池、逆变器、诱虫灯、高压丝网、处理箱、风机、吸气管、除臭器和出气管的配合使用，解决了传统的园林垃圾桶无法除味和灭虫的问题，该园林垃圾桶，具备除味和灭虫的优点，能够给游客一个舒适安全的游玩空间，有利于美化园林的环境。
2、本实用新型通过把手的设置，能够方便使用者推动该园林垃圾桶，大大增加了该园林垃圾桶的灵活性，方便使用者打开第二挡板倒垃圾，给使用者带来了便利，通过滑轮架和滑轮的配合使用，能够方便使用者将垃圾桶从壳体的内腔拉出，方便了使用者倾倒垃圾，大大增加该园林垃圾桶的实用性，通过过滤网的设置，能够避免垃圾从垃圾桶中漏出情况的出现，有利于该园林垃圾桶的正常使用。
附图说明

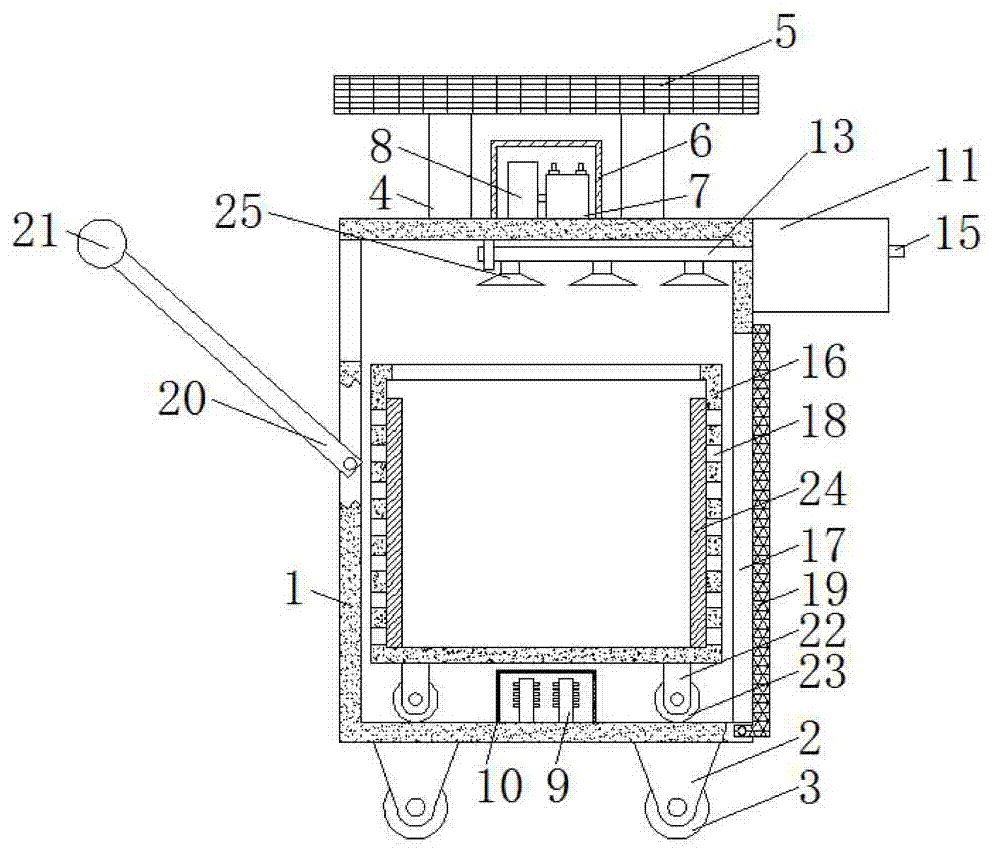

图1为本实用新型结构示意图；
图2为本实用新型处理箱剖面图。
图中：1、壳体；2、滚轮架；3、滚轮；4、支撑架；5、太阳能电池板；6、保护壳；7、蓄电池；8、逆变器；9、诱虫灯；10、高压丝网；11、处理箱；12、风机；13、吸气管；14、除臭器；15、出气管；16、垃圾桶；17、出口；18、散气孔；19、第一挡板；20、第二挡板；21、把手；22、滑轮架；23、滑轮；24、过滤网。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。
请参阅图1-2，本实用新型提供一种技术方案：一种园林垃圾桶，包括壳体1，壳体1底部的两侧均固定连接有滚轮架2，滚轮架2的底部通过转轴活动连接有滚轮3，壳体1顶部的两侧均固定连接有支撑架4，支撑架4的顶部固定连接有太阳能电池板5，壳体1的顶部固定连接有保护壳6，保护壳6位于两个支撑架4之间，壳体1的顶部固定连接有蓄电池7，蓄电池7的左侧设置有逆变器8，蓄电池7和逆变器8均位于保护壳6的内腔，壳体1内腔底部的中心处固定连接有诱虫灯9，诱虫灯9的数量为两个，壳体1内腔的底部固定连接有高压丝网10，诱虫灯9位于高压丝网10的内腔，壳体1的右侧固定连接有处理箱11，处理箱11内腔的底部固定连接有风机12，风机12的进风口连通有吸气管13，吸气管13的左侧贯穿处理箱11的左侧并延伸至壳体1的内腔，吸气管13的底部连通有吸气盘，吸气盘的数量为三个，吸气管13顶部的左侧与壳体1固定连接，风机12的出风口连通有除臭器14，除臭器14右侧的顶部连通有出气管15，出气管15的右端贯穿至处理箱11的右侧，壳体1的内腔设置有垃圾桶16，垃圾桶16的顶部开设有垃圾入口，壳体1的右侧开设有与垃圾桶16相适配的出口17，垃圾桶16的两侧均开设有散气孔18，散气孔18的数量不少于十四个，壳体1正表面底部的右侧通过扭簧活动连接有第一挡板19，壳体1的左侧通过扭簧活动连接有第二挡板20，壳体1的左侧开设有进垃圾口，第二挡板20与进垃圾口相适配。
本实用新型中：处理箱11的左侧和壳体1右侧的顶部均开设有与吸气管13相适配的通孔，处理箱11的右侧开设有与出气管15相适配的通孔。
本实用新型中：太阳能电池板5通过逆变器8与蓄电池7连接，诱虫灯9、高压丝网10和风机12均与蓄电池7电性连接。
本实用新型中：第二挡板20的顶部固定连接有把手21，把手21的表面粗糙，通过把手21的设置，能够方便使用者推动该园林垃圾桶，大大增加了该园林垃圾桶的灵活性，方便使用者打开第二挡板20倒垃圾，给使用者带来了便利。
本实用新型中：垃圾桶16底部的四角均固定连接有滑轮架22，滑轮架22的底部通过转轴活动连接有滑轮23，滑轮23的底部与壳体1滑动连接，通过滑轮架22和滑轮23的配合使用，能够方便使用者将垃圾桶16从壳体1的内腔拉出，方便了使用者倾倒垃圾，大大增加该园林垃圾桶的实用性。
本实用新型中：垃圾桶16内腔的两侧均设置有过滤网24，过滤网24的厚度不小于一厘米，通过过滤网24的设置，能够避免垃圾从垃圾桶16中漏出情况的出现，有利于该园林垃圾桶的正常使用。
工作原理：本实用新型使用时，使用者通过向下拉动把手21，再将垃圾倒入到垃圾桶16的内腔，太阳能电池板5吸收太阳能转换为电能，开启诱虫灯9、高压丝网10和风机12，诱虫灯9吸引蚊虫，高压丝网10将蚊虫杀死，风机12通过吸气管13将壳体1内腔的异味抽到除臭器14中，除臭器14将异味处理后通过出气管15排出，进而达到了除味和灭虫的目的。
综上所述：该园林垃圾桶，通过太阳能电池板5、保护壳6、蓄电池7、逆变器8、诱虫灯9、高压丝网10、处理箱11、风机12、吸气管13、除臭器14和出气管15的配合使用，解决了传统的园林垃圾桶无法除味和灭虫的问题。
需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其它变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其它要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
