技术领域
本实用新型涉及建筑技术领域，具体为一种建筑砖夹。
背景技术
在建筑施工地运输砖块时，现有技术中为了方便经常使用人力搬运，但是人力搬运虽然快捷，但是运输久后，双手便会酸痛，导致工作效率降低，例如申请号为201420639475.0的实用新型，包括竖板，竖板的两侧设有第一侧板与第二侧板，第一侧板与第二侧板的外侧端均设有一组以上的夹紧装置，支撑板的底部安装有第一弹簧，位于第一弹簧的下端固定安装有一套筒，所述套筒内设有一轴承，轴承内活动安装有一滚动球体，虽然结构简单，运输方便，但是在卸载砖时，顶部砖距离地面的间距比较大，当砖从砖夹主体上掉落时与地面硬性碰撞，会导致砖发生损坏的现象。
实用新型内容
本实用新型的目的在于提供一种建筑砖夹，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种建筑砖夹，包括支撑座、滚轮、砖夹主体和第二弹簧，所述支撑座的底端安装有滚轮，所述支撑座的顶端安装有第二弹簧，所述第二弹簧的顶端安装有砖夹主体，所述支撑座的左右两侧顶端均通过转轴与挡板相连，所述支撑座的左右两侧底端均安装有支撑底板，所述支撑底板的顶端安装有缓冲装置，所述缓冲装置包括箱体，所述箱体的左右两侧表面均设有滑槽，所述箱体的内腔左右两侧均安装有凹型导板，所述箱体的内腔底端左右两侧均安装有第一弹簧，所述第一弹簧的顶端安装有连接座，所述连接座的顶端安装有凸型块，所述凸型块的左右两侧均安装有第二滑块，所述第二滑块与凹型导板配合相连，所述凸型块的顶端贯穿箱体，所述凸型块的顶端安装有支撑板，所述支撑板的左右两侧均安装有连接杆，所述连接杆的底端安装有第一滑块，所述第一滑块与滑槽配合相连。
优选的，所述支撑座的顶端左右两侧均安装有加固装置，所述加固装置包括外筒，所述外筒的内腔安装有滑板，所述滑板的左右两侧均安装有导向板，所述导向板与滑板配合相连，所述滑板的顶端安装有内筒，所述内筒的顶端贯穿外筒与砖夹主体相连。
优选的，所述挡板的顶端安装有加强筋。
优选的，所述连接座的内侧安装有稳定杆。
优选的，所述第一弹簧与箱体的连接处安装有加固底板。
与现有技术相比，本实用新型的有益效果是：该建筑砖夹，当砖从砖夹主体上脱落时，砖掉落到挡板上使其带动转轴在支撑座内向下转动，通过挡板压动支撑板推动凸型块，通过第一滑块与滑槽配合相连，可以使支撑板带动第一滑块在滑槽内滑动，通过第二滑块与凹型导板配合相连，可以使凸型块带动第二滑块在凹型导板上滑动，通过凸型块带动连接座对弹簧进行挤压，可以缓冲砖对挡板的冲击力，使砖平稳的掉落地面上，当砖离开挡板时，弹簧将凸型块弹动回原处，进行下一次对砖的缓冲，避免卸载砖时砖与地面硬性碰撞导致砖发生损坏的现象。
附图说明

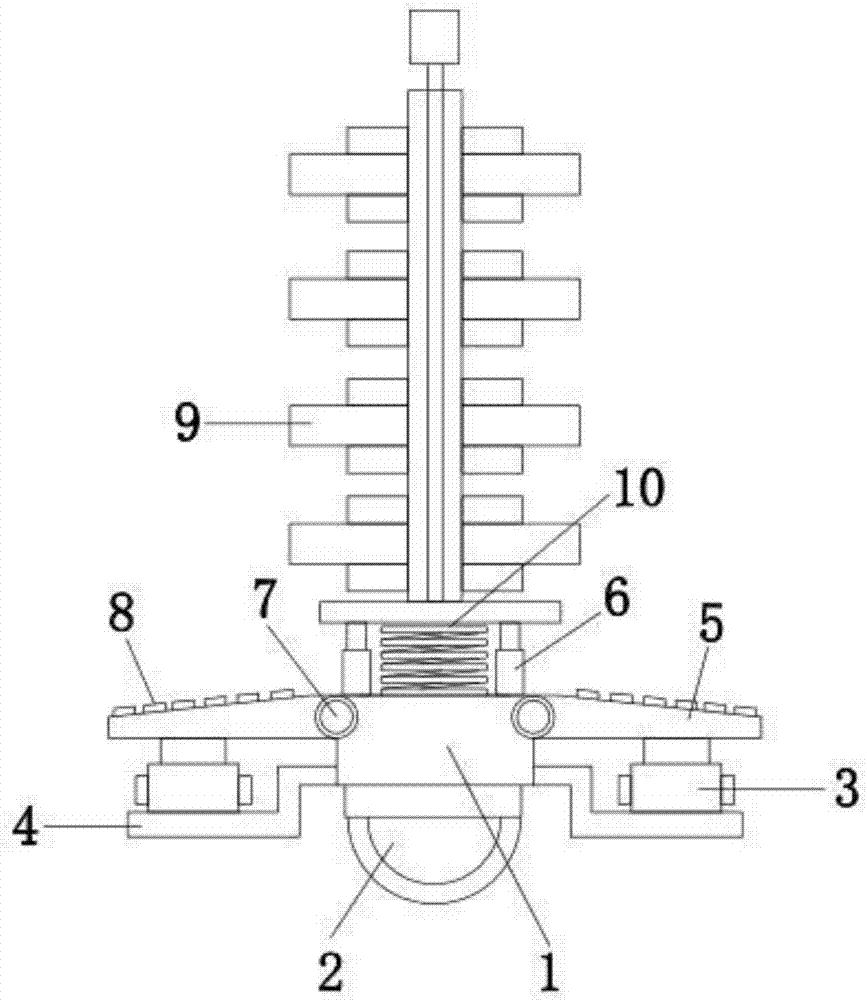

图1为本实用新型结构示意图；
图2为本实用新型的缓冲装置结构示意图；
图3为本实用新型的加固装置结构示意图。
图中：1、支撑座，2、滚轮，3、缓冲装置，301、凸型块，302、支撑板，303、连接杆，304、第一滑块，305、滑槽，306、箱体，307、第一弹簧，308、稳定杆，309、加固底板，310、凹型导板，311、连接座，312、第二滑块，4、支撑底板，5、挡板，6、加固装置，601、外筒，602、导向板，603、滑板，604、内筒，7、转轴，8、加强筋，9、砖夹主体，10、第二弹簧。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-3，本实用新型提供一种技术方案：一种建筑砖夹，包括支撑座1、滚轮2、砖夹主体9和第二弹簧10，支撑座1的底端安装有滚轮2，支撑座1的顶端安装有第二弹簧10，第二弹簧10的顶端安装有砖夹主体9，支撑座1的顶端左右两侧均安装有加固装置6，加固装置6包括外筒601，外筒601的内腔安装有滑板603，滑板603的左右两侧均安装有导向板602，导向板602与滑板603配合相连，滑板603的顶端安装有内筒604，内筒604的顶端贯穿外筒601与砖夹主体9相连，由于第二弹簧10的稳定效果不好，会导致砖架主体9发生偏移的现象，通过外筒601和内筒604可以加强第二弹簧10与砖架主体9之间的稳定性，当第二弹簧10收缩时可以使内筒604带动滑板603在导向板602上滑动，不会影响第二弹簧10的收缩，避免砖架主体9发生偏移的现象，支撑座1的左右两侧顶端均通过转轴7与挡板5相连，当砖从砖夹主体9上脱落时，砖掉落到挡板5上使其带动转轴7在支撑座1内向下转动，挡板5的顶端安装有加强筋8，通过加强筋8可以加强挡板5的强度，支撑座1的左右两侧底端均安装有支撑底板4，支撑底板4的顶端安装有缓冲装置3，缓冲装置3包括箱体306，箱体306的左右两侧表面均设有滑槽305，箱体306的内腔左右两侧均安装有凹型导板310，箱体306的内腔底端左右两侧均安装有第一弹簧307，弹簧307为压缩弹簧，弹性系数为16N/CM，通过凸型块301带动连接座311对弹簧307进行挤压，可以缓冲砖对挡板5的冲击力，当砖离开挡板5时，弹簧307将凸型块301弹动回原处，第一弹簧307与箱体306的连接处安装有加固底板309，通过加固板309可以加强第一弹簧307与箱体306的连接，第一弹簧307的顶端安装有连接座311，连接座311的内侧安装有稳定杆308，通过稳定杆308可以加强连接座311之间的稳定性，连接座311的顶端安装有凸型块301，凸型块301的左右两侧均安装有第二滑块312，第二滑块312与凹型导板310配合相连，通过第二滑块312与凹型导板310配合相连，可以使凸型块301带动第二滑块312在凹型导板310上滑动，凸型块301的顶端贯穿箱体306，凸型块301的顶端安装有支撑板302，支撑板302的左右两侧均安装有连接杆303，连接杆303的底端安装有第一滑块304，第一滑块304与滑槽305配合相连，通过第一滑块304与滑槽305配合相连，可以使支撑板302带动第一滑块304在滑槽305内滑动。
当砖从砖夹主体9上脱落时，砖掉落到挡板5上使其带动转轴7在支撑座1内向下转动，砖的重量和冲击力碰撞到挡板5，使挡板5压动支撑板302推动凸型块301，可以使支撑板302带动第一滑块304在滑槽305内滑动加强支撑板302的稳定性，同时可以使凸型块301带动第二滑块312在凹型导板310上滑动，通过凸型块301带动连接座311对弹簧307进行挤压，可以缓冲砖对挡板5的冲击力，使砖平稳的掉落地面上，当砖离开挡板5时，弹簧307将凸型块301弹动回原处进行下一次对砖的缓冲。
在本实用新型的描述中，需要理解的是，术语“同轴”、“底部”、“一端”、“顶部”、“中部”、“另一端”、“上”、“一侧”、“顶部”、“内”、“前部”、“中央”、“两端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
此外，术语“第一”、“第二”、“第三”、“第四”仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量，由此，限定有“第一”、“第二”、“第三”、“第四”的特征可以明示或者隐含地包括至少一个该特征。
在本实用新型中，除非另有明确的规定和限定，术语“安装”、“设置”、“连接”、“固定”、“旋接”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系，除非另有明确的限定，对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
