技术领域
本实用新型涉及农药生产技术领域，具体为一种液体农药生产装瓶装置。
背景技术
目前，在液体农药的生产包装工作中，需要将液体农药尽心装瓶，装瓶后的农药才可以在市场上进行售卖，自动化装瓶装置使靠传送带带动空瓶至注液管下端进行装瓶操作，但是传统的自动化装瓶的装置在装瓶时难免会发生瓶身对不准注液管的情况，甚至有时注液管下端直接没有农药瓶，此时继续向外喷出农药会造成农药的浪费。因此，我们提出一种液体农药生产装瓶装置。
实用新型内容
本实用新型的目的在于提供一种液体农药生产装瓶装置，通过在注液管外侧的横板下端固定有锥形罩，并使注液管左侧的横板下端安装有行程开关，在横板带动注液管下移时，锥形罩会扶正空瓶使其对准注液管下端，且仅当行程开关被瓶身触发时才会使电磁阀打开注液管进行注液操作，不会浪费农药，解决了背景技术中所提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种液体农药生产装瓶装置，包括操作台和传送带，所述传送带安装在操作台的表面中部，所述操作台的上端通过支撑梁固定有横梁，所述横梁的中部固定有储液箱，所述储液箱下端两侧的支撑梁上均固定有挡板，且挡板下端通过电动推杆固定有横板，所述横板的下端固定有注液管，且注液管通过出液管与储液箱连通，所述出液管上安装有电磁阀，所述注液管外侧的横板下固定有锥形罩，所述注液管左侧的横板下安装有行程开关，所述操作台的左侧固定有驱动电机，且驱动电机与传送带传动连接。
作为本实用新型的一种优选实施方式，所述锥形罩内部的横板下端固定有海绵垫，所述海绵垫盖置在行程开关的表面。
作为本实用新型的一种优选实施方式，所述注液管和电磁阀均为三个，且三个注液管均匀的分布在横板的下端。
作为本实用新型的一种优选实施方式，所述储液箱的左侧上端连接有进液口，所述进液口与储液箱的内部连通。
作为本实用新型的一种优选实施方式，所述驱动电机、电动推杆、电磁阀和行程开关均与外界的PLC控制器电性连接。
与现有技术相比，本实用新型的有益效果如下：
1.本实用新型的液体农药生产装瓶装置，通过在注液管外侧的横板下端固定有锥形罩，并使注液管左侧的横板下端安装有行程开关，在横板带动注液管下移时，锥形罩会扶正空瓶使其对准注液管下端，且仅当行程开关被瓶身触发时才会使电磁阀打开注液管进行注液操作，不会浪费农药。
2.本实用新型的液体农药生产装瓶装置，在锥形罩内部的横板下端固定有海绵垫，使得瓶身在触发行程开关时不会直接与横板的下端接触，而海绵垫可以保证瓶口处可以与外界空气连通，保证农药可以顺利的注入到瓶身内。
3.本实用新型的液体农药生产装瓶装置，注液管和电磁阀均为三个，三个电磁阀可以分别控制三个注液管是否注液，可以一次性对多瓶农药进行装瓶的操作，加快了装瓶的速度。
附图说明
通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

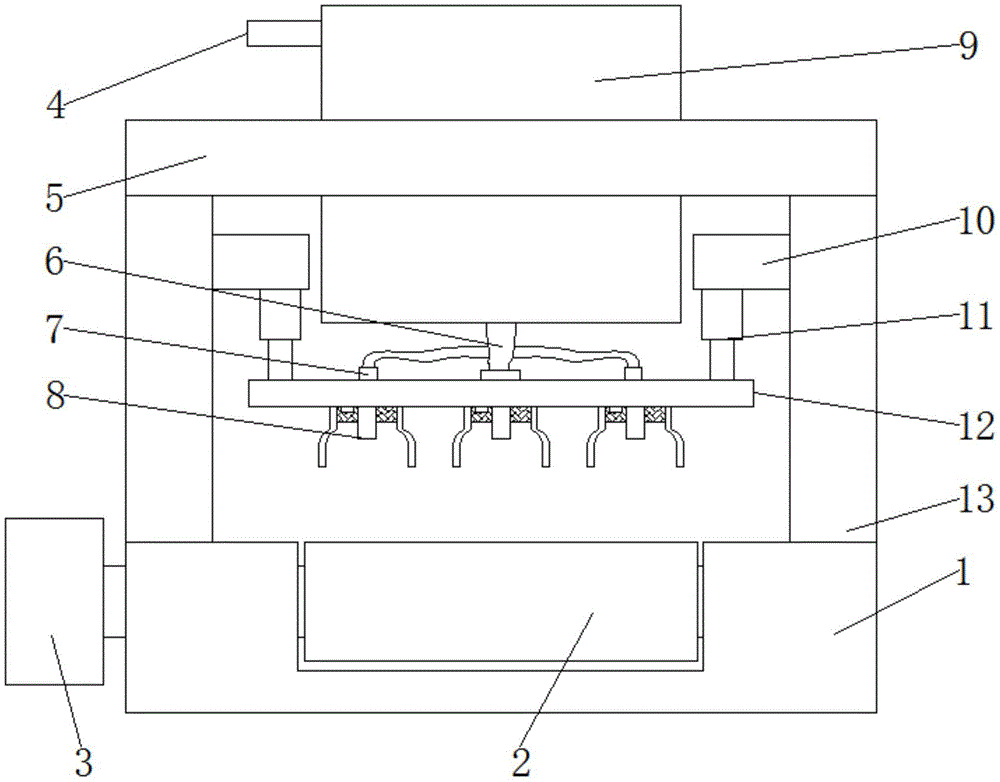

图1为本实用新型液体农药生产装瓶装置的整体结构示意图；
图2为本实用新型液体农药生产装瓶装置的注液管处结构示意图。
图中：1、操作台；2、传送带；3、驱动电机；4、进液口；5、横梁；6、出液管；7、电磁阀；8、注液管；9、储液箱；10、挡板；11、电动推杆；12、横板；13、支撑梁；14、行程开关；15、海绵垫；16、锥形罩。
具体实施方式
为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。
请参阅图1-2，本实用新型提供一种技术方案：一种液体农药生产装瓶装置，包括操作台1和传送带2，所述传送带2安装在操作台1的表面中部，所述操作台1的上端通过支撑梁13固定有横梁5，所述横梁5的中部固定有储液箱9，所述储液箱9下端两侧的支撑梁13上均固定有挡板10，且挡板10下端通过电动推杆11固定有横板12，所述横板12的下端固定有注液管8，且注液管8通过出液管6与储液箱9连通，所述出液管6上安装有电磁阀7，所述注液管8外侧的横板12下固定有锥形罩16，所述注液管8左侧的横板12下安装有行程开关14，所述操作台1的左侧固定有驱动电机3，且驱动电机3与传送带2传动连接。
本实施例中(请参阅图1和图2)通过在注液管8外侧的横板12下端固定有锥形罩16，并使注液管8左侧的横板12下端安装有行程开关14，在横板12带动注液管8下移时，锥形罩16会扶正空瓶使其对准注液管8下端，且仅当行程开关14被瓶身触发时才会使电磁阀7打开注液管8进行注液操作，不会浪费农药。
其中，所述锥形罩16内部的横板12下端固定有海绵垫15，所述海绵垫15盖置在行程开关14的表面。
本实施例中(请参阅图2)通过在锥形罩16内部的横板12下端固定有海绵垫15，使得瓶身在触发行程开关14时不会直接与横板12的下端接触，而海绵垫15可以保证瓶口处可以与外界空气连通，保证农药可以顺利的注入到瓶身内。
其中，所述注液管8和电磁阀7均为三个，且三个注液管8均匀的分布在横板12的下端。
本实施例中(请参阅图1)通过注液管8和电磁阀7均为三个，三个电磁阀7可以分别控制三个注液管8是否注液，可以一次性对多瓶农药进行装瓶的操作，加快了装瓶的速度。
其中，所述储液箱9的左侧上端连接有进液口4，所述进液口4与储液箱9的内部连通。
其中，所述驱动电机3、电动推杆11、电磁阀7和行程开关14均与外界的PLC控制器电性连接。
在一种液体农药生产装瓶装置使用的时候，使进液口4与农药的输送管连接，装瓶时将所有空瓶分成三个竖行放置在传送带2的下端，然后PLC控制器控制驱动电机3使传送带2带动空瓶向横板12下端移动，装瓶装置的定位装置检测到空瓶移动到横板12下端后，再由PLC控制器启动电动推杆11使横板12下移并使空瓶在锥形罩16的作用下被准确的定位在注液管8下端，仅当空瓶的瓶口压动海绵垫15并触发行程开关14时，PLC控制器才会控制指定的电磁阀7打开，从而将农药注入到空瓶内，然后PLC控制器控制电动推杆11抬起横板12并使传送带2传送走农药瓶，之后可以重复以上操作进行农药的装瓶生产操作。
以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点，对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
