技术领域
本实用新型涉及农田农产品防护装置领域，特别涉及一种电子蹲守装置。
背景技术
目前，由于人口的扩增，在农村都是按人分配土地及农田的使用权，特别是丘陵地带，农民所承包的土体都在小山的旁边，都离居住地很远，未成熟的农作物在夜间总是受到野猪的破坏，由于野猪是国家二级保护动物，只能采取驱赶方式不能进行猎杀，以前的假人恐吓程度有限，而且晚上光线很暗不能吓走夜间出来觅食的野猪。
实用新型内容
一)解决的技术问题
本实用新型的目的在于提供一种电子蹲守装置，以解决上述背景技术中提出的实际问题。
二)技术方案
为实现上述目的，本实用新型提供如下技术方案：一种电子蹲守装置，包括机箱、太阳能电池板、旋转声光报警灯、捕虫灯、LED警示灯、支撑架、中央处理器、蓄电池、光控开关、声音传感器，所述支撑架包括一级支撑柱、二级支撑柱、固定螺栓a、三级支撑柱、固定螺栓b、定位转轴、支撑杆、转轴、固定板、固定孔，所述太阳能电池板设置于所述机箱的顶端，所述旋转声光报警灯设置于所述太阳能电池板的中间位置，所述捕虫灯设置于所述机箱的左侧，所述LED警示灯设置于所述机箱的前端，所述支撑架设置于所述机箱的下方，所述一级支撑柱套设在所述二级支撑柱上，并通过所述固定螺栓a与所述二级支撑柱固定位置关系，所述二级支撑柱套设在所述三级支撑柱上，并通过所述固定螺栓b与所述三级支撑柱固定位置关系，所述定位转轴设置于所述一级支撑柱的上端外壁上，所述支撑杆通过所述定位转轴与所述一级支撑柱转动连接，所述固定板通过所述转轴与所述支撑杆的活动端连接，所述固定孔设置于所述固定板的中间位置，所述蓄电池分别电连接所述光控开关和所述太阳能电池板，所述中央处理器分别电连接所述旋转声光报警灯、所述捕虫灯和所述声音传感器。
优选的，所述一级支撑柱的底端是圆锥型结构。
优选的，所述一级支撑柱的顶端内壁设置有向内的凸环。
优选的，所述二级支撑柱顶端内壁设置有向内的凸环，底端外壁设置有向外的凸环。
优选的，所述三级支撑柱顶端外壁上设有螺纹，底端外壁设置有向外的凸环。
三)有益效果
本实用新型提供一种电子蹲守装置，顶端设置有太阳能电池板，可以将太阳能转化成化学能存储到蓄电池中，解决了在山边无可用电的问题，还具有节能的效果，整个实用新型是可拆卸的，对于季节性作物来说是需要经常运输本实用新型的，这样的设计便于运输，支撑架在运输时是可以伸缩的，减小了所占空间，支撑架底部设置有4个支撑杆，使得本实用新型扎在土中更加稳固，捕虫灯不但有灭虫的作用还具有对田间害虫生物种类抽样采集的作用，光控开关能让整个装置只在夜间运行，当声音传感器采集到的声音超过设定的响度时会触发旋转声光报警灯，及时吓走野猪。
附图说明
为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例描述所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

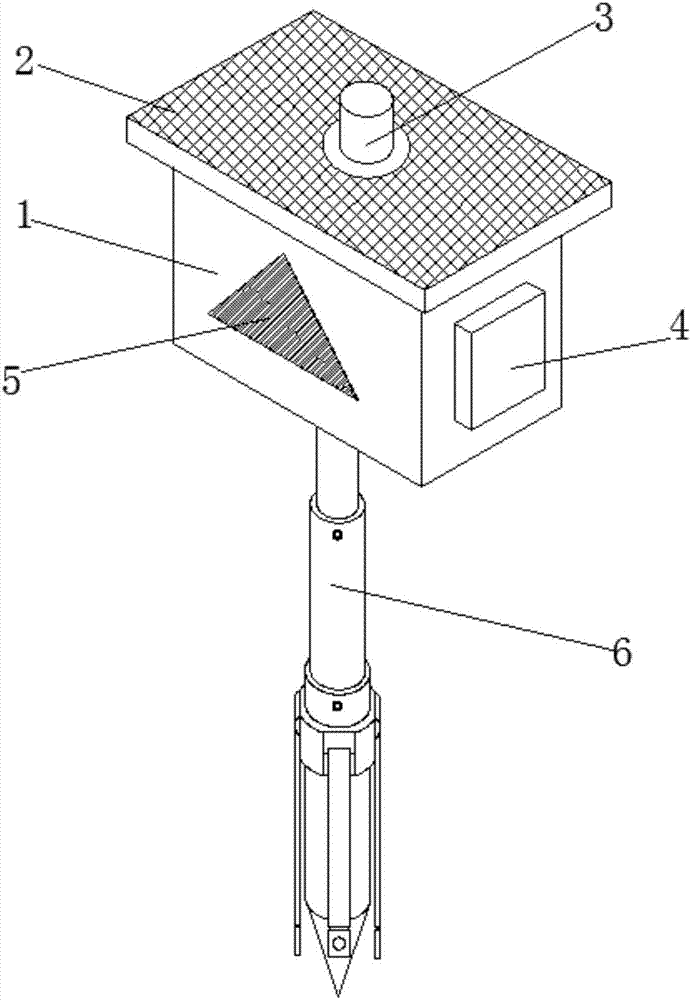

图1为本实用新型结构示意图；
图2为本实用新型支撑架结构示意图
图3为本实用新型部分网络结构示意图
图4为本实用新型部分网络结构示意图
附图中，各标号所代表的部件列表如下：
1-机箱、2-太阳能电池板、3-旋转声光报警灯、4-捕虫灯、5-LED警示灯、6-支撑架、7-中央处理器、8-蓄电池、9-光控开关、10-声音传感器、601-一级支撑柱、602-二级支撑柱、603-固定螺栓a、604-三级支撑柱、605-固定螺栓b、606-定位转轴、607-支撑杆、608-转轴、609-固定板、610-固定孔。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。
请参阅图1-4，本实用新型提供一种技术方案：一种电子蹲守装置，包括机箱1、太阳能电池板2、旋转声光报警灯3、捕虫灯4、LED警示灯5、支撑架6、中央处理器7、蓄电池8、光控开关9、声音传感器10，支撑架6包括一级支撑柱601、二级支撑柱602、固定螺栓a603、三级支撑柱604、固定螺栓b605、定位转轴606、支撑杆607、转轴608、固定板609、固定孔610，太阳能电池板2设置于机箱1的顶端，旋转声光报警灯3设置于太阳能电池板2的中间位置，捕虫灯4设置于机箱1的左侧，LED警示灯5设置于机箱1的前端，支撑架6设置于机箱1的下方，一级支撑柱601套设在二级支撑柱602上，并通过固定螺栓a603与二级支撑柱602固定位置关系，二级支撑柱602套设在三级支撑柱604上，并通过固定螺栓b605与三级支撑柱604固定位置关系，定位转轴606设置于一级支撑柱601的上端外壁上，支撑杆607通过定位转轴606与一级支撑柱601转动连接，固定板609通过转轴608与支撑杆607的活动端连接，固定孔610设置于固定板609的中间位置，蓄电池8分别电连接光控开关9和太阳能电池板2，中央处理器7分别电连接旋转声光报警灯3、捕虫灯4和声音传感器10，顶端设置有太阳能电池板2，可以将太阳能转化成化学能存储到蓄电池8中，解决了在山边无可用电的问题，还具有节能的效果，整个实用新型是可拆卸的，支撑架6是与机箱1底端螺纹连接的，对于季节性作物来说是需要经常运输本实用新型的，这样的设计便于运输，到田间安装时，先拉起三级支撑柱604，插上固定螺栓b605使之固定，再拉出二级支撑柱602，插上固定螺栓a603使之固定，将本实用新型插入土中，打开4个支撑杆607，通过固定孔610向土地钉下木桩，每级支撑住之间的凸环都是具有限位的作用，使得本实用新型扎在土中更加稳固，捕虫灯4不但有灭虫的作用还具有对田间害虫生物种类抽样采集的作用，光控开关9能让整个装置只在夜间运行，当声音传感器10采集到的声音超过设定的响度时会通过中央处理器7触发旋转声光报警灯3，及时吓走野猪。
本实用新型提供一种电子蹲守装置，顶端设置有太阳能电池板2，可以将太阳能转化成化学能存储到蓄电池8中，解决了在山边无可用电的问题，还具有节能的效果，整个实用新型是可拆卸的，对于季节性作物来说是需要经常运输本实用新型的，这样的设计便于运输，支撑架6在运输时是可以伸缩的，减小了所占空间，支撑架6底部设置有4个支撑杆607，使得本实用新型扎在土中更加稳固，捕虫灯4不但有灭虫的作用还具有对田间害虫生物种类抽样采集的作用，光控开关9能让整个装置只在夜间运行，具有节能的功能。
在本说明书的描述中，参考术语“一个实施例”、“示例”、“具体示例”等的描述意指结合该实施例或示例描述的具体特征、结构、材料或者特点包含于本实用新型的至少一个实施例或示例中。在本说明书中，对上述术语的示意性表述不一定指的是相同的实施例或示例。而且，描述的具体特征、结构、材料或者特点可以在任何的一个或多个实施例或示例中以合适的方式结合。
以上公开的本实用新型优选实施例只是用于帮助阐述本实用新型。优选实施例并没有详尽叙述所有的细节，也不限制该实用新型仅为所述的具体实施方式。显然，根据本说明书的内容，可作很多的修改和变化。本说明书选取并具体描述这些实施例，是为了更好地解释本实用新型的原理和实际应用，从而使所属技术领域技术人员能很好地理解和利用本实用新型。本实用新型仅受权利要求书及其全部范围和等效物的限制。
