技术领域
本实用新型涉及蓝牙耳机技术领域，尤其涉及一种低损耗的无线立体声蓝牙耳机。
背景技术
蓝牙耳机就是将蓝牙技术应用在免持耳机上，让使用者可以免除恼人电线的牵绊，自在地以各种方式轻松通话。自从蓝牙耳机问世以来，一直是行动商务族提升效率的好工具，随着无线通信技术的进步，接收到的立体声音频信号，可以重新无线发送左或右音频信号至另一个芯片，以消除左和右扬声器驱动器之间的导线，这种传输技术被称为“真正的无线立体声”。
由于蓝牙耳机的体积较小，因此目前已经出现了低损耗的无线立体声蓝牙耳机，低损耗功能增加了蓝牙耳机待机时间。但是现有的低损耗的无线立体声蓝牙耳机的充电接口都是暴露在外部的，在使用的过程中或者在长时间放置的过程中，其充电接口容易进入灰尘或者杂物，久而久之会造成充电接口堵住，从而不便于耳机的使用。
实用新型内容
本实用新型的目的是为了解决现有技术中低损耗的无线立体声蓝牙耳机的充电接口都是设置在外部的，在使用的过程中或者在长时间放置的过程中，其充电接口容易进入灰尘或者杂物，久而久之会造成充电接口堵住，从而不便于耳机的使用的问题，而提出的一种低损耗的无线立体声蓝牙耳机。
为了实现上述目的，本实用新型采用了如下技术方案：
一种低损耗的无线立体声蓝牙耳机，包括耳机本体以及设置在耳机本体上的喇叭和充电接口，所述耳机本体的底部水平设有旋转板，所述旋转板的上表面与充电接口的位置对应处固定设有密封垫，所述耳机本体远离喇叭的一侧底部固定设有固定板，所述固定板的内部竖直设有空腔，所述空腔的内部竖直设有转轴，所述转轴的上下两端分别与空腔的顶部和底部转动连接，且转轴的下端延伸至固定板的下方并与旋转板的上表面一侧固定连接，所述空腔的内腔下侧水平设有固定块，所述固定块的上表面开设有通孔，所述固定块通过通孔与转轴的轴壁固定连接，所述转轴的轴壁位于固定块的上方活动套接有扭力弹簧，所述扭力弹簧的两端分别与空腔的顶部和固定块的上表面固定连接。
优选的，所述空腔的顶部和底部均嵌设有滚动轴承，所述转轴的上下端均通过滚动轴承分别与空腔的顶部和底部转动连接。
优选的，所述耳机本体的底部且位于旋转板的一侧固定设有挡块。
优选的，所述旋转板的下表面开设有地面为弧形的凹槽。
优选的，所述密封垫采用橡胶制成。
优选的，所述固定板、旋转板、转轴和挡块均采用塑胶制成。
与现有技术相比，本实用新型提供了一种低损耗的无线立体声蓝牙耳机，具备以下有益效果：
1、该低损耗的无线立体声蓝牙耳机，通过设置在耳机本体底部的旋转板和密封垫，旋转板和密封垫能够将充电接口密封住，从而在使用的过程中或者放置的过程中，能够避免灰尘或者杂物进入充电接口的内部造成损坏的现象。
2、该低损耗的无线立体声蓝牙耳机，通过设置在固定板内部的转轴、固定块和扭力弹簧，当耳机本体需要充电时，通过手部转动旋转板，使得旋转板以转轴为中心角度旋转，转轴旋转时能够带动固定块旋转，从而使得固定块扭动扭力弹簧，当手部离开旋转板时，扭力弹簧会给固定块和转轴施加一个的相反方向的力，从而能够使得旋转板回复至初始的位置并自动将充电接口密封住。
该装置中未涉及部分均与现有技术相同或可采用现有技术加以实现，本实用新型能够避免灰尘或者杂物进入充电接口的内部造成其损坏的现象，提高了耳机的使用效果。
附图说明

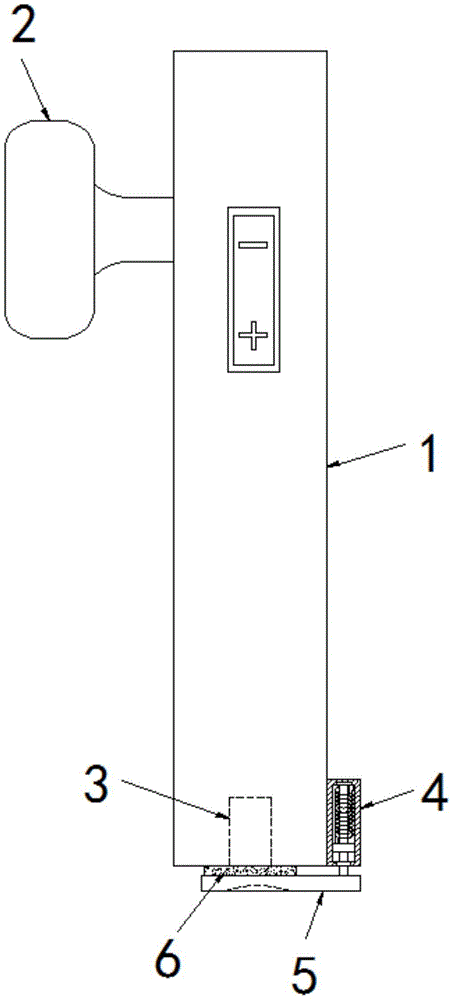

图1为本实用新型提出的一种低损耗的无线立体声蓝牙耳机的结构示意图；
图2为图1中固定板与旋转板连接的结构示意图；
图3为图1侧面的结构示意图。
图中：1耳机本体、2喇叭、3充电接口、4固定板、5旋转板、6密封垫、7转轴、8固定块、9扭力弹簧、10凹槽、11滚动轴承、12挡块。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
在本实用新型的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
参照图1-3，一种低损耗的无线立体声蓝牙耳机，包括耳机本体1以及设置在耳机本体1上的喇叭2和充电接口3，耳机本体1的底部水平设有旋转板5，旋转板5的上表面与充电接口3的位置对应处固定设有密封垫6，耳机本体1远离喇叭2的一侧底部固定设有固定板4，固定板4的内部竖直设有空腔，空腔的内部竖直设有转轴7，转轴7的上下两端分别与空腔的顶部和底部转动连接，且转轴7的下端延伸至固定板4的下方并与旋转板5的上表面一侧固定连接，空腔的内腔下侧水平设有固定块8，固定块8的上表面开设有通孔，固定块8通过通孔与转轴7的轴壁固定连接，转轴7的轴壁位于固定块8的上方活动套接有扭力弹簧9，扭力弹簧9的两端分别与空腔的顶部和固定块8的上表面固定连接。
空腔的顶部和底部均嵌设有滚动轴承11，转轴7的上下端均通过滚动轴承11分别与空腔的顶部和底部转动连接。
耳机本体1的底部且位于旋转板5的一侧固定设有挡块12，挡块12能够对旋转板5进行限制，从而正好使得旋转板5和密封垫6将充电接口3密封住。
旋转板5的下表面开设有地面为弧形的凹槽10，便于使用者手部转动旋转板5。
密封垫6采用橡胶制成。
固定板4、旋转板5、转轴7和挡块12均采用塑胶制成。
本实用新型中，使用时，通过设置在耳机本体1底部的旋转板5和密封垫6，旋转板5和密封垫6能够将充电接口3密封住，从而在使用的过程中或者放置的过程中，能够避免灰尘或者杂物进入充电接口3的内部造成损坏的现象，当耳机本体1需要充电时，通过手部转动旋转板5，使得旋转板5以转轴7为中心角度旋转，转轴7旋转时能够带动固定块8旋转，从而使得固定块8扭动扭力弹簧9，当手部离开旋转板5时，扭力弹簧9会给固定块8和转轴7施加一个的相反方向的力，从而能够使得旋转板5回复至初始的位置并自动将充电接口密封住，便于使用。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
