技术领域
本实用新型涉及无线蓝牙耳机技术领域，尤其涉及一种能显示电量的无线蓝牙耳机。
背景技术
自从蓝牙通信技术问世以来，凭借其强大的近距离无线数据传输功能获得了市场的高度青睐。而无线蓝牙耳机作为一种与通信终端配套使用的蓝牙通信设备，凭借普通有线耳机无可比拟的无线传输功能，也得到了越来越普遍的广泛应用。
自从无线蓝牙耳机问世以来，一直是行动商务族提升效率的好工具。但目前市场上的无线蓝牙耳机都不带电量显示的功能以至于在通话或听音乐时突然断掉，影响使用。
经检索，专利授权公告号为CN207531027U的专利提出了种能显示电量的无线蓝牙耳机，其特征在于:包括耳机本体组件，所述耳机本体组件上设置有耳塞以及用于调节音量大小或接听/挂断电话的功能键，耳机本体组件内部设置有蓝牙模块以用于连接外部设备、向外部设备传输耳机本体组件的电量信息，该专利能够使使用者可以随时了解耳机本体组件的电量信息，但其耳机的固定性不好，特别是在跑步时，容易脱落，不方便携带。
实用新型内容
本实用新型的目的是为了解决现有技术中无线蓝牙耳机的固定性不好，特别是在跑步时，容易脱落，不方便携带的问题，而提出的一种能显示电量的无线蓝牙耳机。
为了实现上述目的，本实用新型采用了如下技术方案：
一种能显示电量的无线蓝牙耳机，包括耳机本体及开设在耳机本体上的充电接口，所述耳机本体对应充电接口的外壁固定连接有固定柱，所述固定柱外转动套接有橡胶压板，所述橡胶压板靠近充电接口的一侧固定连接有用于堵塞充电接口的防尘软塞，所述耳机本体的上端合页连接有固定杆，所述固定杆远离合页连接处的一端固定连接有倾斜设置的连接杆，所述连接杆远离固定杆的一端固定连接有弧形耳夹，所述耳机本体的上端还固定连接有两个关于固定杆对称设置的卡板，所述固定杆对应两个卡板的相背两个侧壁均开设有凹槽，所述凹槽内设有推力弹簧，所述推力弹簧的一端与凹槽的槽底固定连接，所述推力弹簧的另一端固定连接有卡杆，所述卡板的侧壁开设有与卡杆对应的卡孔，所述卡孔内滑动连接有推杆，所述推杆伸出卡孔外的一端固定连接有推板。
优选的，所述卡杆的下侧杆壁设为斜面。
优选的，所述卡杆位于凹槽内的一端杆壁对称固定连接有两个第一限位滑块，所述凹槽的内壁开设有与第一限位滑块相匹配的第一限位滑槽。
优选的，所述推杆位于卡孔内的一端杆壁对称固定连接有两个第二限位滑块，所述卡孔的内壁开设有与第二限位滑块相匹配的第二限位滑槽。
优选的，所述弧形耳夹的内侧固定连接有一层海绵垫。
与现有技术相比，本实用新型提供了一种能显示电量的无线蓝牙耳机，具备以下有益效果：
1、该能显示电量的无线蓝牙耳机，通过设有的弧形耳夹，在人们佩戴耳机本体时，下压固定杆，卡杆的下侧斜面受到卡板上端的相对挤压受力缩回凹槽内，当卡杆移动至卡孔处时，推力弹簧将卡杆推出凹槽外并使卡杆与卡孔卡合即可实现对固定杆的稳固限位，进而通过连接杆将弧形耳夹下压至人们耳朵处实现耳机本体与人们耳朵的稳固连接，对耳机本体的固定性更好，便于人们佩戴使用。
2、该能显示电量的无线蓝牙耳机，通过设有的橡胶压板，在不需要使用充电接口进行充电时，通过固定柱与橡胶压板之间的转动连接作用旋转橡胶压板，并将橡胶压板翘起避免防尘软塞影响橡胶压板的转动，使防尘软塞对准充电接口，松开橡胶压板使防尘软塞堵住充电接口即可避免外界的灰尘进入充电接口内影响充电接口正常使用的问题。
而且该装置中未涉及部分均与现有技术相同或可采用现有技术加以实现，本实用新型对耳机本体的固定性更好，便于人们佩戴使用。
附图说明

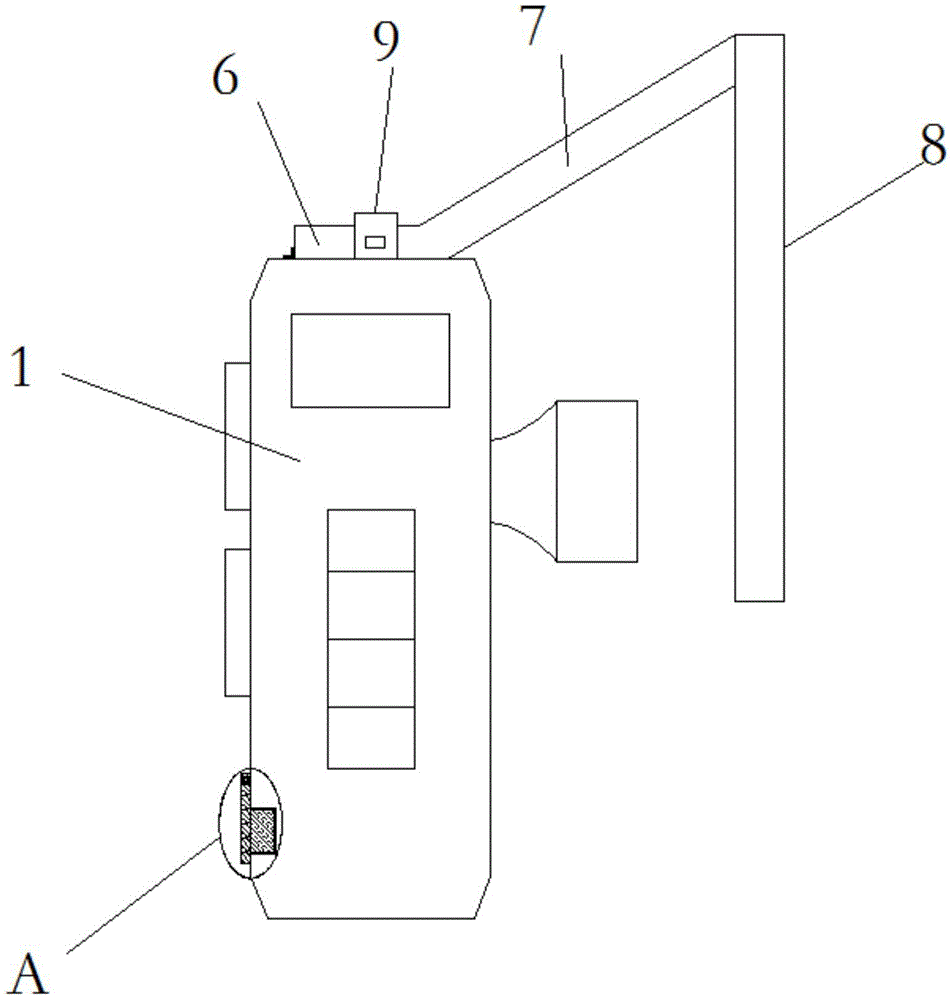

图1为本实用新型提出的一种能显示电量的无线蓝牙耳机的结构示意图；
图2为本实用新型提出的一种能显示电量的无线蓝牙耳机A部分的结构示意图；
图3为本实用新型提出的一种能显示电量的无线蓝牙耳机的固定杆和卡板连接的结构示意图。
图中：1耳机本体、2充电接口、3固定柱、4橡胶压板、5防尘软塞、6固定杆、7连接杆、8弧形耳夹、9卡板、10凹槽、11推力弹簧、12卡杆、13卡孔、14推杆、15推板。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
在本实用新型的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
参照图1-3，一种能显示电量的无线蓝牙耳机，包括耳机本体1及开设在耳机本体1上的充电接口2，耳机本体1对应充电接口2的外壁固定连接有固定柱3，固定柱3外转动套接有橡胶压板4，橡胶压板4靠近充电接口2的一侧固定连接有用于堵塞充电接口2的防尘软塞5，耳机本体1的上端合页连接有固定杆6，固定杆6远离合页连接处的一端固定连接有倾斜设置的连接杆7，连接杆7远离固定杆6的一端固定连接有弧形耳夹8，耳机本体1的上端还固定连接有两个关于固定杆6对称设置的卡板9，固定杆6对应两个卡板9的相背两个侧壁均开设有凹槽10，凹槽10内设有推力弹簧11，推力弹簧11的一端与凹槽10的槽底固定连接，推力弹簧11的另一端固定连接有卡杆12，卡板9的侧壁开设有与卡杆12对应的卡孔13，卡孔13内滑动连接有推杆14，推杆14伸出卡孔13外的一端固定连接有推板15。
卡杆12的下侧杆壁设为斜面。
卡杆12位于凹槽10内的一端杆壁对称固定连接有两个第一限位滑块，凹槽10的内壁开设有与第一限位滑块相匹配的第一限位滑槽。
推杆14位于卡孔13内的一端杆壁对称固定连接有两个第二限位滑块，卡孔13的内壁开设有与第二限位滑块相匹配的第二限位滑槽。
弧形耳夹8的内侧固定连接有一层海绵垫。
本实用新型中，使用时，通过设有的弧形耳夹8，在人们佩戴耳机本体1时，下压固定杆6，卡杆12的下侧斜面受到卡板9上端的相对挤压受力缩回凹槽10内，当卡杆12移动至卡孔13处时，推力弹簧11将卡杆12推出凹槽10外并使卡杆12与卡孔13卡合即可实现对固定杆6的稳固限位，进而通过连接杆7将弧形耳夹8下压至人们耳朵处实现耳机本体1与人们耳朵的稳固连接，对耳机本体1的固定性更好，便于人们佩戴使用，通过设有的橡胶压板4，在不需要使用充电接口2进行充电时，通过固定柱3与橡胶压板4之间的转动连接作用旋转橡胶压板4，并将橡胶压板4翘起避免防尘软塞5影响橡胶压板4的转动，使防尘软塞5对准充电接口2，松开橡胶压板4使防尘软塞5堵住充电接口2即可避免外界的灰尘进入充电接口2内影响充电接口2正常使用的问题。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
