技术领域
本实用新型涉及蓝牙耳机技术领域，尤其涉及一种具有无线充电接收装置的蓝牙耳机。
背景技术
蓝牙耳机是一种基于蓝牙技术的小型设备，蓝牙耳机就是将蓝牙技术应用在免持耳机上，让使用者可以免除恼人电线的牵绊，为了提高蓝牙耳机续航能力，人们通过在蓝牙上安装无线充电接收装置，并在蓝牙耳机的接收线圈和蓄电盒的配合使用下，实现蓝牙无线充电功能，从而提高接收蓝牙耳机的续航能力。
同时，这种耳机为了让使用能够戴的牢固，会在蓝牙耳机上安装挂钩，但是这些挂钩都是固定的，会导致有些使用者使用时挂钩夹持的较近或较松，让使用者感到不适，同时，蓝牙耳机戴的时间长以后耳塞部热量会积累，导致使用者感到不适。
实用新型内容
本实用新型的目的是为了解决现有技术中现有的蓝牙耳机上的挂钩角度不能调节和耳塞部热量积累，让使用者感到不适的问题，而提出的一种具有无线充电接收装置的蓝牙耳机。
为了实现上述目的，本实用新型采用了如下技术方案：
一种具有无线充电接收装置的蓝牙耳机，包括耳机本体，所述耳机本体的一侧竖直侧壁上开设有剖面为圆形本的调节槽，所述调节槽的槽底内通过轴承转动连接有转盘，且轴承固定设在调节槽的槽底内，所述调节槽靠近槽口的环形槽壁上固定连接有一圈齿圈，所述转盘靠近槽口的侧壁上固定连接有拉簧，且拉簧的另一端固定连接有与齿圈相啮合的齿轮，所述齿轮远离调节槽槽底的一端固定连接有调节杆，所述调节杆远离齿轮的一端穿过调节槽的槽口并向外延伸，且固定连接有挂钩。
优选的，所述耳机本体的侧壁上安装有耳塞，且耳塞远离耳机本体的外表面固定套接有剖面为环形的耳塞帽，所述耳塞帽内开设有剖面为环形的内腔，且内腔内填充有液态水，所述内腔靠近耳机本体的腔壁上呈环形均匀等距的固定连接有若干片导热铜片，且导热铜片靠近耳机本体的一端贯穿耳塞帽并向外延伸。
优选的，所述调节槽的相对槽壁上对称固定连接有限位块，且限位块与齿圈靠近调节槽的一侧相抵。
优选的，所述齿轮靠近调节槽槽底的一端固定连接有伸缩杆，且伸缩杆的另一端与转盘固定连接，所述拉簧套设在伸缩杆上。
优选的，所述挂钩的内侧壁上固定连接有橡胶软垫。
优选的，所述耳塞帽的材质为硅胶。
与现有技术相比，本实用新型提供了一种具有无线充电接收装置的蓝牙耳机，具备以下有益效果：
1、该具有无线充电接收装置的蓝牙耳机，通过设置调节杆、齿轮、齿圈、拉簧和转盘，当使用者需要调节挂钩的角度时，对调节杆施加一个向外拉伸的力，进而使齿轮与齿圈相脱离，旋转挂钩至合适角度，撤销对调节杆的拉力，拉簧复位，使齿轮与齿圈相啮合，对挂钩进行固定，便于调节挂钩的角度，让使用者使用的更加舒适。
2、该具有无线充电接收装置的蓝牙耳机，通过设置耳塞帽、内腔和导热铜片，使用者穿戴耳机时，耳朵内的热量被耳塞帽内内腔的液态水吸收，同时液态水将热量通过导热铜片向外传递，进而散热，防止耳塞不积累热量让使用者使用的更加舒适。
该装置中未涉及部分均与现有技术相同或可采用现有技术加以实现，本实用新型便于调节挂钩的角度，和对耳塞部进行散热处理，让使用者使用的更加舒适。
附图说明

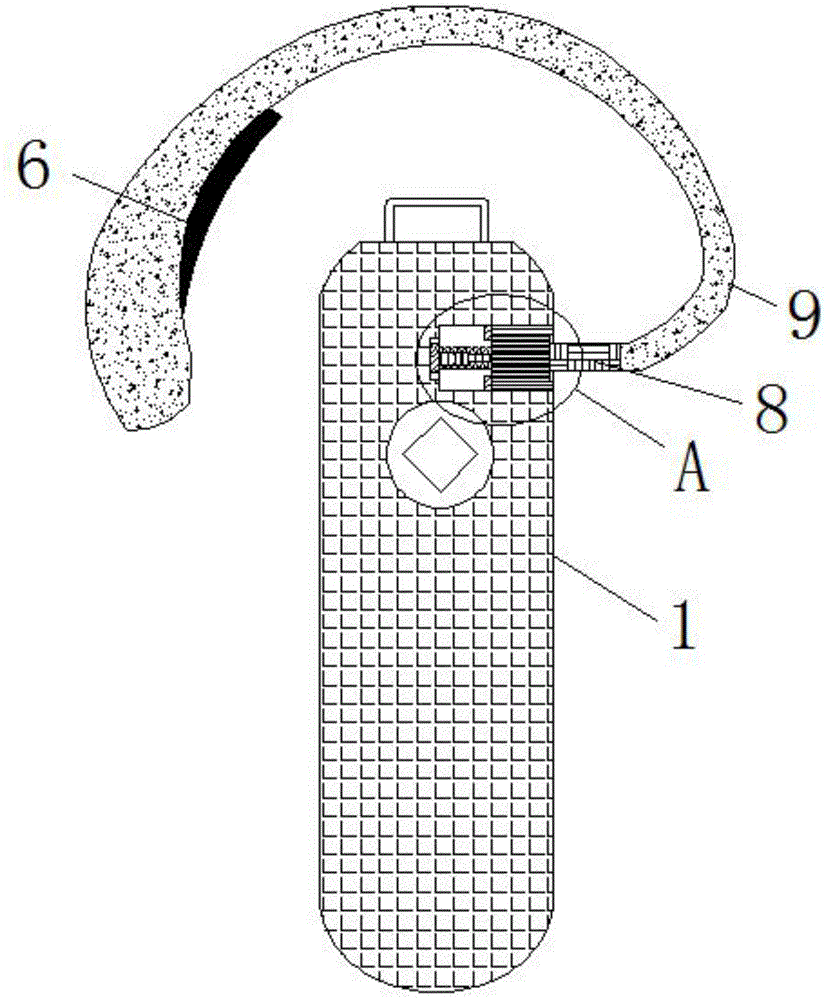

图1为本实用新型提出的一种具有无线充电接收装置的蓝牙耳机的结构示意图；
图2为图1中A部分的放大图；
图3为本实用新型提出的一种具有无线充电接收装置的蓝牙耳机耳塞与耳机本体的连接结构示意图。
图中：1耳机本体、2调节槽、3转盘、4齿圈、5拉簧、6橡胶软垫、7齿轮、8调节杆、9挂钩、10耳塞、11耳塞帽、12内腔、13导热铜片、14限位块、15伸缩杆。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
在本实用新型的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
参照图1-3，一种具有无线充电接收装置的蓝牙耳机，包括耳机本体1，耳机本体1的一侧竖直侧壁上开设有剖面为圆形本的调节槽2，调节槽2的槽底内通过轴承转动连接有转盘3，且轴承固定设在调节槽2的槽底内，调节槽2靠近槽口的环形槽壁上固定连接有一圈齿圈4，转盘3靠近槽口的侧壁上固定连接有拉簧5，且拉簧5的另一端固定连接有与齿圈4相啮合的齿轮7，齿轮7远离调节槽2槽底的一端固定连接有调节杆8，调节杆8远离齿轮7的一端穿过调节槽2的槽口并向外延伸，且固定连接有挂钩9，当使用者需要调节挂钩9的角度时，对调节杆8施加一个向外拉伸的力，进而使齿轮7与齿圈4相脱离，旋转挂钩9至合适角度，撤销对调节杆8的拉力，拉簧5复位，使齿轮7与齿圈4相啮合，对挂钩9进行固定，便于调节挂钩9的角度，让使用者使用的更加舒适。
耳机本体1的侧壁上安装有耳塞10，且耳塞10远离耳机本体1的外表面固定套接有剖面为环形的耳塞帽11，耳塞帽11内开设有剖面为环形的内腔12，且内腔12内填充有液态水，内腔12靠近耳机本体1的腔壁上呈环形均匀等距的固定连接有若干片导热铜片13，且导热铜片13靠近耳机本体1的一端贯穿耳塞帽11并向外延伸，使用者穿戴耳机时，耳朵内的热量被耳塞帽11内内腔2的液态水吸收，同时液态水将热量通过导热铜片13向外传递，进而散热，防止耳塞10不积累热量让使用者使用的更加舒适。
调节槽2的相对槽壁上对称固定连接有限位块14，且限位块14与齿圈4靠近调节槽2的一侧相抵，限制齿轮7的位置，防止齿轮7与齿圈4脱离。
齿轮7靠近调节槽2槽底的一端固定连接有伸缩杆15，且伸缩杆15的另一端与转盘3固定连接，拉簧5套设在伸缩杆15上，伸缩杆15防止齿轮7脱离调节槽2的情况发生。
挂钩9的内侧壁上固定连接有橡胶软垫6，让使用者耳机戴的更加舒适。
耳塞帽11的材质为硅胶，硅胶让使用者佩戴的更加舒适。
本实用新型中，当使用者需要调节挂钩9的角度时，对调节杆8施加一个向外拉伸的力，进而使齿轮7与齿圈4相脱离，旋转挂钩9至合适角度，撤销对调节杆8的拉力，拉簧5复位，使齿轮7与齿圈4相啮合，对挂钩9进行固定，便于调节挂钩9的角度，让使用者使用的更加舒适；使用者穿戴耳机时，耳朵内的热量被耳塞帽11内内腔2的液态水吸收，同时液态水将热量通过导热铜片13向外传递，进而散热，防止耳塞10不积累热量让使用者使用的更加舒适。
以上，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
