技术领域
本实用新型涉及农药生产技术领域，具体为一种农药生产用高效搅拌装置。
背景技术
目前农药可以用来杀灭昆虫、真菌和其他危害作物生长的生物，最早使用的农药有滴滴涕、六六六等其他能大量消灭害虫，但它们的稳定性好，能在环境中长期存在，并在动植物及人体中不断积累，为此被淘汰，后来改用有机磷农药，如敌敌畏等，替代最初的农药，然而它们含有磷元素，容易造成水生物富营养化，近年来，一批高效低毒的农药出现，现在人们已经找到了具有专一性的农药，即激素类农药，但是现有的农药生产用高效搅拌装置结构简单，使用性能较为单一，搅拌不均匀，因此，我们提出一种农药生产用高效搅拌装置。
实用新型内容
本实用新型的目的在于提供一种农药生产用高效搅拌装置，解决了背景技术中所提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种农药生产用高效搅拌装置，包括装置箱体，所述装置箱体左右两侧均安装有水泵，所述水泵上下两侧分别通过第一水管和第二水管连接有装置箱体，所述装置箱体顶部中间安装有电机保护罩，所述电机保护罩内部顶端安装有电机，所述电机底部连接有第一电机轴，所述第一电机轴底部贯穿装置箱体连接有搅拌杆，所述搅拌杆左右两侧均固定连接有搅拌叶片。
作为本实用新型的一种优选实施方式，所述装置箱体内部底端中间安装有防水电机，所述防水电机顶部通过第二电机轴连接有螺旋叶片，所述螺旋叶片顶部左右两侧均固定连接有固定杆。
作为本实用新型的一种优选实施方式，所述装置箱体顶部左侧开设有进料口，所述装置箱体底部左侧通过第一下料管连接有阀门，所述阀门底部连接有第二下料管，所述装置箱体前侧左端固定连接有门轴，所述门轴前侧活动连接有箱体挡板，所述箱体挡板前侧右端焊接有把手。
作为本实用新型的一种优选实施方式，所述装置箱体底部右侧安装有工作电源，所述工作电源前侧左端安装有第一控制开关，所述第一控制开关右侧安装有第二控制开关，所述第二控制开关右侧安装有第三控制开关，所述第二控制开关和第三控制开关均位于工作电源前侧。
作为本实用新型的一种优选实施方式，所述工作电源的电能输出端与电机、防水电机和水泵的电能输入端连接，所述第一控制开关、第二控制开关和第三控制开关的信号输出端分别与电机、防水电机和水泵的信号输入端连接。
与现有技术相比，本实用新型的有益效果如下：
1.本实用新型通过设有装置箱体上的水泵、第一水管和第二水管，可以在农药搅拌的过程中，将农药抽入水管然后重新注入到箱体内部底端，这种注入方式，不仅可以将底部未混合到的农药冲起，而且在循环注入的过程中，能够有效提高农药与水混合的均匀度，有利于更为实用的使用农药生产用高效搅拌装置。
2.本实用新型通过设有装置箱体上的防水电机和防水电机上的螺旋叶片，可以在装置搅拌农药的过程中，利用螺旋叶片形成与搅拌杆相反的水流，强化搅拌的效果，有利于更为实用的使用农药生产用高效搅拌装置。
3.本实用新型通过设有螺旋叶片上的固定杆，可以在螺旋叶片旋转时，带动固定杆旋转，进一步提高农药混合搅拌时的效果，有利于更为实用的使用农药生产用高效搅拌装置。
附图说明
通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

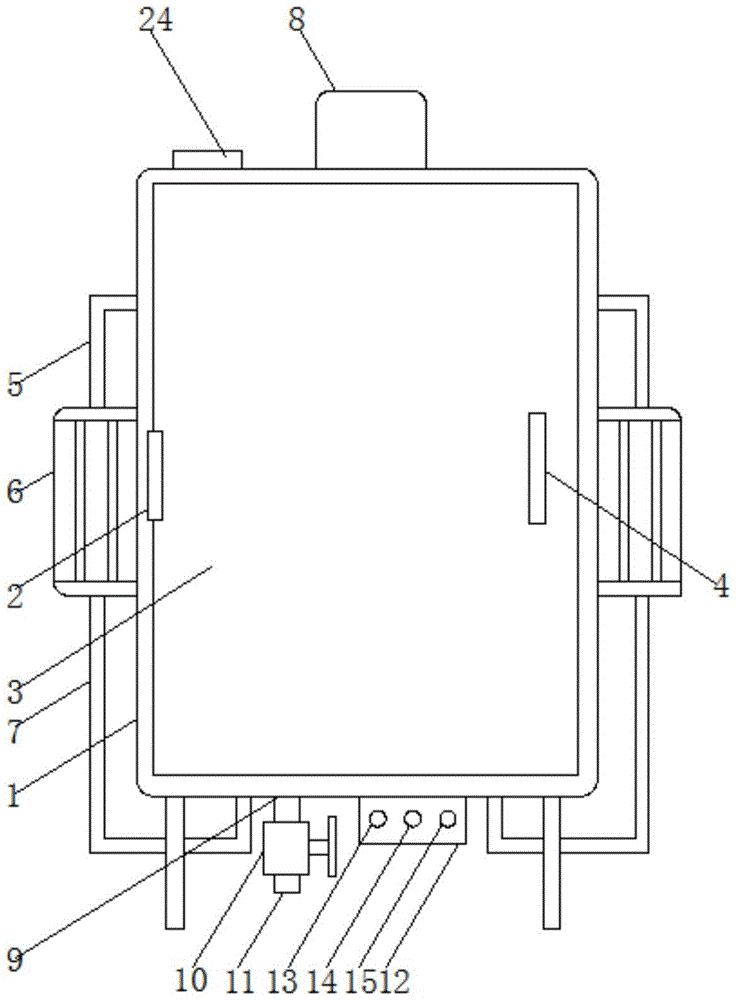

图1为本实用新型农药生产用高效搅拌装置的整体结构示意图；
图2为本实用新型农药生产用高效搅拌装置的内部结构示意图。
图中：1，装置箱体2，门轴3，箱体挡板4，把手5，第一水管6，水泵7，第二水管8，电机保护罩9，第一下料管10，阀门11，第二下料管12，工作电源13，第一控制开关14，第二控制开关15，第三控制开关16，电机17，第一电机轴18，搅拌杆19，搅拌叶片20，防水电机21，第二电机轴22，螺旋叶片23，固定杆24，进料口。
具体实施方式
为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。
请参阅图1-2，本实用新型提供一种技术方案：一种农药生产用高效搅拌装置，包括装置箱体1，所述装置箱体1左右两侧均安装有水泵6，所述水泵6上下两侧分别通过第一水管5和第二水管7连接有装置箱体1，所述装置箱体1顶部中间安装有电机保护罩8，所述电机保护罩8内部顶端安装有电机16，所述电机16底部连接有第一电机轴17，所述第一电机轴17底部贯穿装置箱体1连接有搅拌杆18，所述搅拌杆18左右两侧均固定连接有搅拌叶片19。
本实施例中请参阅图1和图2通过设有装置箱体1上的水泵6、第一水管5和第二水管7，可以在农药搅拌的过程中，将农药抽入水管然后重新注入到箱体内部底端，这种注入方式，不仅可以将底部未混合到的农药冲起，而且在循环注入的过程中，能够有效提高农药与水混合的均匀度，有利于更为实用的使用农药生产用高效搅拌装置。
其中，所述装置箱体1内部底端中间安装有防水电机20，所述防水电机20顶部通过第二电机轴21连接有螺旋叶片22，所述螺旋叶片22顶部左右两侧均固定连接有固定杆23。
本实施例中请参阅图2通过设有装置箱体1上的防水电机20和防水电机20上的螺旋叶片22，可以在装置搅拌农药的过程中，利用螺旋叶片22形成与搅拌杆18相反的水流，强化搅拌的效果，有利于更为实用的使用农药生产用高效搅拌装置，通过设有螺旋叶片22上的固定杆23，可以在螺旋叶片22旋转时，带动固定杆23旋转，进一步提高农药混合搅拌时的效果，有利于更为实用的使用农药生产用高效搅拌装置。
其中，所述装置箱体1顶部左侧开设有进料口24，所述装置箱体1底部左侧通过第一下料管9连接有阀门10，所述阀门10底部连接有第二下料管11，所述装置箱体1前侧左端固定连接有门轴2，所述门轴2前侧活动连接有箱体挡板3，所述箱体挡板3前侧右端焊接有把手4。
其中，所述装置箱体1底部右侧安装有工作电源12，所述工作电源12前侧左端安装有第一控制开关13，所述第一控制开关13右侧安装有第二控制开关14，所述第二控制开关14右侧安装有第三控制开关15，所述第二控制开关14和第三控制开关15均位于工作电源12前侧。
其中，所述工作电源12的电能输出端与电机16、防水电机20和水泵6的电能输入端连接，所述第一控制开关13、第二控制开关14和第三控制开关15的信号输出端分别与电机16、防水电机20和水泵6的信号输入端连接。
在一种农药生产用高效搅拌装置使用的时候，先把工作电源12通电，在工作电源12通电后，从进料口24将农药配料和水倒入装置箱体1内部，然后启动第一控制开关13和第二控制开关14打开电机16瞬时针旋转和防水电机20逆时针旋转，电机16和防水电机20带动第一电机轴17和第二电机轴21，第一电机轴17和第二电机轴21带动搅拌杆18和螺旋叶片22，搅拌杆18和螺旋叶片22带动搅拌叶片19和固定杆23，使搅拌杆18和螺旋叶片22形成相反的水流，在搅拌的过程中可以打开第三控制开关15启动水泵6，水泵6经过第一水管5和第二水管7将混合料重新从装置箱体1底部循环注入，需注意的是箱体挡板3后侧要粘合有密封橡胶圈。
以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点，对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
