技术领域
本实用新型涉及反应釜技术领域，具体为一种农药悬浮种衣剂反应釜。
背景技术
目前浮种衣剂是由有效成分(杀虫剂、杀菌剂、植物生长调节剂、微量元素等)、成膜剂(聚乙烯醇、聚乙二醇、明胶、阿拉伯胶、黄原胶、高分子有机化合物等)、湿润剂、分散剂、增稠剂、警戒色、填料和水经湿法粉碎而制成的一种可流动的稳定的均匀悬浮液，现有的农药悬浮种衣剂反应釜还存在着一些不足的地方，例如；现有的农药悬浮种衣剂反应釜在反应过程中加热不够均匀从而导致加热速度慢，浪费资源，使其使用时不够环保，且影响加工速度，同时无法对废气进行收集处理，易对周边环境造成影响。
实用新型内容
本实用新型的目的在于提供一种农药悬浮种衣剂反应釜，解决了背景技术中所提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种农药悬浮种衣剂反应釜，包括釜体，所述釜体内壁安装有加热层，所述加热层内安装有加热板，所述加热层内侧两端对称安装有连接杆，所述连接杆内安装有内筒，所述内筒内安装有绞龙叶，所述绞龙叶外壁与内筒内壁贴合，所述釜体顶部安装有电机，所述电机与绞龙叶连接，所述釜体右侧下方安装有控制面板，所述控制面板底部安装有电源线。
作为本实用新型的一种优选实施方式，所述釜体顶部右侧安装有排气管，所述排气管底部且位于釜体右侧安装有集气罐。
作为本实用新型的一种优选实施方式，所述排气管左端安装有单向阀，所述集气罐右侧底部安装有排气阀。
作为本实用新型的一种优选实施方式，所述釜体顶部左侧安装有进料口，所述釜体底部安装有出料口。
作为本实用新型的一种优选实施方式，所述釜体底部四角安装有支撑架，所述电源线与控制面板电性连接，所述控制面板与加热板和电机电性连接。
与现有技术相比，本实用新型的有益效果如下：
1.本实用新型一种农药悬浮种衣剂反应釜，通过控制面板启动电机，此时电机将会带动绞龙叶位于内筒内旋转，通过绞龙叶旋转即可带动原料向上运输，运输至内筒最顶端时原料将会向四周散开，此时原料会通过内筒与加热层的外壁落如釜体底部，由此循环，使其原料与加热层的接触面更大，使加热更为均匀，可避免原料堆积在一处造成加热过慢的情况出现，从而使加快加热速度，提高加热效率。
2.本实用新型一种农药悬浮种衣剂反应釜，通过排气管可将废气传入集气罐内进行收集，从而避免废气直接排入空气造成空气的污染，提高釜体使用时的环保性，且集气罐可通过排气阀开启从而实现废气的处理工作。
3.本实用新型一种农药悬浮种衣剂反应釜，通过单向阀可避免集气罐内气体回流到釜体内，从而大大提高收集效率，可有效避免废气的泄漏。
附图说明
通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

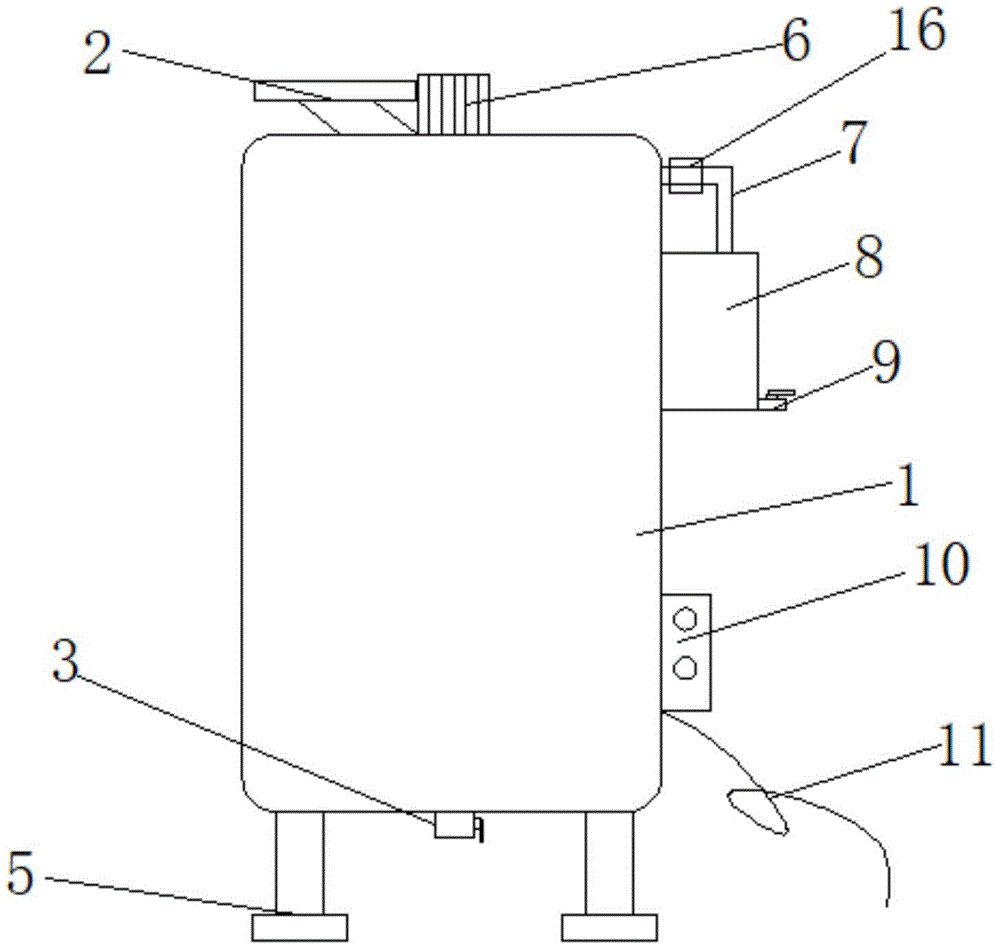

图1为本实用新型一种农药悬浮种衣剂反应釜的主视图；
图2为本实用新型一种农药悬浮种衣剂反应釜的内部正视结构图；
图3为本实用新型一种农药悬浮种衣剂反应釜的内部俯视结构图。
图中：1、釜体；2、进料口；3、出料口；4、绞龙叶；5、支撑架；6、电机；7、排气管；8、集气罐；9、排气阀；10、控制面板；11、电源线；12、内筒；13、加热层；14、加热板；15、连接杆；16、单向阀。
具体实施方式
为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。
请参阅图1-3，本实用新型提供一种技术方案：一种农药悬浮种衣剂反应釜，包括釜体1，所述釜体1内壁安装有加热层13，所述加热层13内安装有加热板14，所述加热层13内侧两端对称安装有连接杆15，所述连接杆15内安装有内筒12，所述内筒12内安装有绞龙叶4，所述绞龙叶4外壁与内筒12内壁贴合，所述釜体1顶部安装有电机6，所述电机6与绞龙叶4连接，所述釜体1右侧下方安装有控制面板10，所述控制面板10底部安装有电源线11。
本实施例中(如图1、图2和图3所示)通过控制面板10启动电机6，此时电机6将会带动绞龙叶4位于内筒12内旋转，通过绞龙叶4旋转即可带动原料向上运输，运输至内筒12最顶端时原料将会向四周散开，此时原料会通过内筒12与加热层13的外壁落如釜体底部，由此循环，使其原料与加热层13的接触面更大，使加热更为均匀，可避免原料堆积在一处造成加热过慢的情况出现，从而使加快加热速度，提高加热效率。
其中，所述釜体1顶部右侧安装有排气管7，所述排气管7底部且位于釜体1右侧安装有集气罐8。
本实施例中(如图1所示)通过排气管7可将废气传入集气罐8内进行收集，从而避免废气直接排入空气造成空气的污染，提高釜体1使用时的环保性，且集气罐8可通过排气阀9开启从而实现废气的处理工作。
其中，所述排气管7左端安装有单向阀16，所述集气罐8右侧底部安装有排气阀9。
本实施例中(如图1所示)通过单向阀16可避免集气罐8内气体回流到釜体1内，从而大大提高收集效率，可有效避免废气的泄漏。
其中，所述釜体1顶部左侧安装有进料口2，所述釜体1底部安装有出料口3。
本实施例中(如图1所示)通过进料口2可便于反应原料的投入，通过出料口3可便于对其反应后原料的收集处理工作。
其中，所述釜体1底部四角安装有支撑架5，所述电源线11与控制面板10电性连接，所述控制面板10与加热板14和电机6电性连接。
本实施例中(如图1所示)通过支撑架5可对釜体1进行支撑，从而提高釜体1的稳定性。
在一种农药悬浮种衣剂反应釜使用的时候，首先通过电源线11接通电源，此时再通过进料口2将反应原料投入釜体1内，此时再通过控制面板10启动加热板14，从而实现对其原料的加热工作，可加快反应速度，同时通过控制面板10启动电机6，此时电机6将会带动绞龙叶4位于内筒12内旋转，通过绞龙叶4旋转即可带动原料向上运输，运输至内筒12最顶端时原料将会向四周散开，此时原料会通过内筒12与加热层13的外壁落如釜体底部，由此循环，使其原料与加热层13的接触面更大，使加热更为均匀，可避免原料堆积在一处造成加热过慢的情况出现，从而使加快加热速度，提高加热效率，在加热过程中会产生废气，此时通过排气管7可将废气传入集气罐8内进行收集，从而避免废气直接排入空气造成空气的污染，提高釜体1使用时的环保性，且集气罐8可通过排气阀9开启从而实现废气的处理工作，通过单向阀16可避免集气罐8内气体回流到釜体1内，从而大大提高收集效率，可有效避免废气的泄漏，反应完成的原料可通过出料口3排出，从而便于对其反应后原料的收集处理工作，通过支撑架5可对釜体1进行支撑，从而提高釜体1的稳定性。
以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点，对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
