【技术领域】
本实用新型涉及一种旋转铰链，特别涉及一种可隐藏且可防变形的旋转铰链。
【背景技术】
现有技术中，如专利ZL201480004946.3公开了一种用于至少部分地遮挡隔室的门的铰链，所述铰链类型为包括耦接到隔室框架的固定支撑件和耦接到门的可动支撑件，以及在打开和/或关闭所述门的过程中以便将相对于所述固定支撑件的预定义的运动规律施加到所述可动支撑件的工具，所述可动支撑件和固定支撑件至少可旋转地将一个约束到另一个，其特征在于包括用于协助打开和/或关闭所述门的受控电动机工具，所述受控电动机工具相对于所述固定支撑件施以推力和/或拉力到所述可动支撑件上。该铰链不方便进行转动调节，且对该铰链进行保护操作不方便。
【实用新型内容】
本实用新型的主要目的在于提供一种固定片通过扣架可以对导向壳进行固定安装，通过导向壳对保护片的两侧进行卡接，通过保护片可以保护该铰链的可隐藏且可防变形的旋转铰链。
为实现上述目的，本实用新型采取的技术方案为：
一种可隐藏且可防变形的旋转铰链，包括第一固定片与第二固定片，第一固定片的两端侧部位置设有第一连接片，第一连接片的外端设有安装架，安装架的前部设有定位轴，定位轴的外周面套装有旋管，第二固定片的两端侧部位置设有第二连接片，第二连接片的前部与旋管连接，旋管的侧部位置插接有锁杆，锁杆的内端插接在定位轴的侧部位置，锁杆的外端扣接在旋管的外侧部位置；第一固定片的两端均设有第一定位管，第一定位管插接有第一锁杆，第二固定片的两端均设有第二定位管，第二定位管插接有第二定位杆；第一固定片的两端外侧位置设有第一扣架，第一扣架的两端均设有第一导向壳，第二固定片的两端外侧位置设有第二扣架，第二扣架的两端均设有第二导向壳，第一导向壳与第二导向壳插接有保护片。
进一步地，所述第一导向壳的两侧位置均设有第一开孔，第一开孔插接有第一固定杆，第一固定杆的内端卡接在保护片的侧部位置。
进一步地，所述第二导向壳的两侧位置均设有第二开孔，第二开孔插接有第二固定杆，第二固定杆的内端卡接在保护片的侧部位置。
进一步地，所述安装架与定位轴为一体结构。
进一步地，所述定位轴的两端安装在安装架上。
与现有技术相比，本实用新型具有如下有益效果：第一连接片通过安装架对定位轴进行安装，定位轴的外周面套装有旋管，旋管与第二连接片连接，从而可以方便对第一固定片与第二固定片的两端进行对接；第一固定片通过第一扣架可以对第一导向壳进行固定安装，第二固定片通过第二扣架可以对第二导向壳进行固定安装，通过第一导向壳与第二导向壳对保护片的两侧进行卡接，通过保护片可以保护该铰链。
【附图说明】

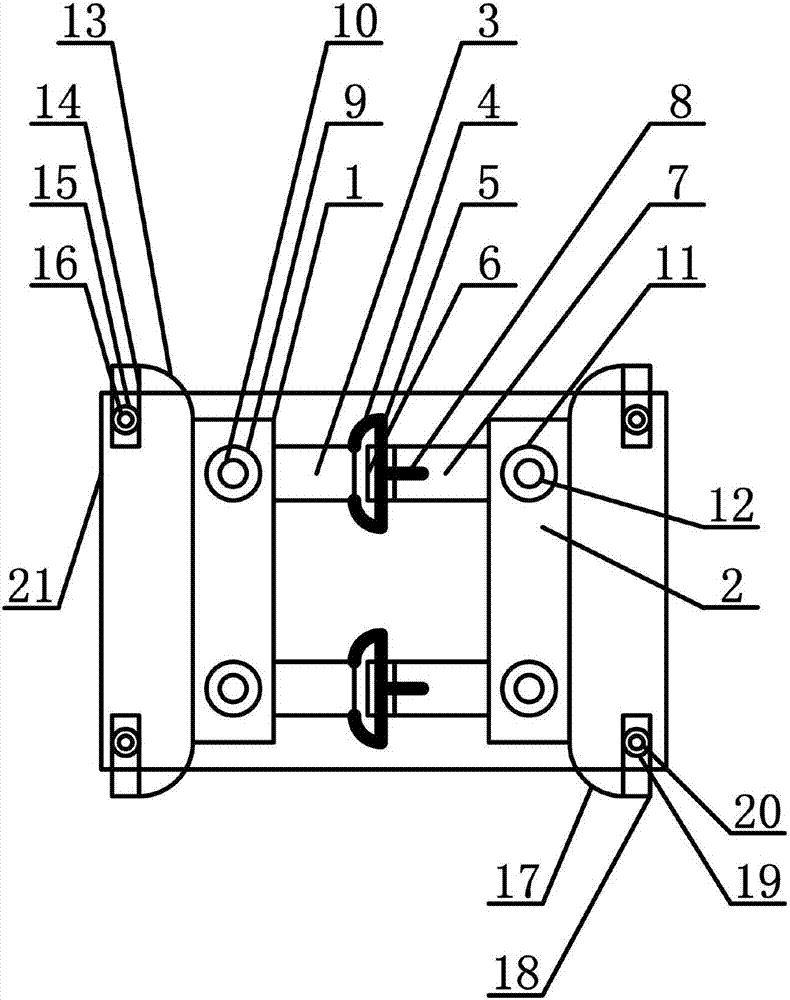

图1为本实用新型可隐藏且可防变形的旋转铰链的结构示意图。
【具体实施方式】
为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。
如图1所示，一种可隐藏且可防变形的旋转铰链，包括第一固定片1与第二固定片2，第一固定片1的两端侧部位置设有第一连接片3，第一连接片3的外端设有安装架4，安装架4的前部设有定位轴5，定位轴5的外周面套装有旋管6，第二固定片2的两端侧部位置设有第二连接片7，第二连接片7的前部与旋管6连接，旋管6的侧部位置插接有锁杆8，锁杆8的内端插接在定位轴5的侧部位置，锁杆8的外端扣接在旋管6的外侧部位置；第一固定片1的两端均设有第一定位管9，第一定位管9插接有第一锁杆10，第二固定片2的两端均设有第二定位管11，第二定位管11插接有第二定位杆12；第一固定片1的两端外侧位置设有第一扣架13，第一扣架13的两端均设有第一导向壳14，第二固定片2的两端外侧位置设有第二扣架17，第二扣架17的两端均设有第二导向壳18，第一导向壳14与第二导向壳18插接有保护片21；第一导向壳14的两侧位置均设有第一开孔15，第一开孔15插接有第一固定杆16，第一固定杆16的内端卡接在保护片21的侧部位置；第二导向壳18的两侧位置均设有第二开孔19，第二开孔19插接有第二固定杆20，第二固定杆20的内端卡接在保护片21的侧部位置；安装架4与定位轴5为一体结构；定位轴5的两端安装在安装架4上。
本实用新型可隐藏且可防变形的旋转铰链，第一连接片3通过安装架4对定位轴5进行安装，定位轴5的外周面套装有旋管6，旋管6与第二连接片7连接，从而可以方便对第一固定片1与第二固定片2的两端进行对接；第一固定片1通过第一扣架13可以对第一导向壳14进行固定安装，第二固定片2通过第二扣架17可以对第二导向壳18进行固定安装，通过第一导向壳14与第二导向壳18对保护片21的两侧进行卡接，通过保护片21可以保护该铰链。
其中，第一导向壳14的两侧位置均设有第一开孔15，第一开孔15插接有第一固定杆16，第一固定杆16的内端卡接在保护片21的侧部位置；第二导向壳18的两侧位置均设有第二开孔19，第二开孔19插接有第二固定杆20，第二固定杆20的内端卡接在保护片21的侧部位置；所以可以方便对保护片21的侧部位置进行牢固安装。
其中，安装架4与定位轴5为一体结构；所以连接更加牢固。
以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
