技术领域
本实用新型涉及管道技术领域，具体为一种新型的铝塑ppr管。
背景技术
PPR铝塑复合管由五层结构，中间层为薄壁铝层，外层是PP-R，内层是PE-RT，层与层之间采用进口热熔胶，通过高温高压挤出，五层多元有机复合，耐腐蚀、质量轻、机械强度高、耐热性能好、不结垢、使用寿命长等优良特点。铝塑PPR融普通PPR管道和金属管道的优点于一体，同时兼具塑料管的卫生性、耐腐蚀性，以及金属管的防紫外线、不渗氧、明装不变形等特性，使之具有更高的强度和更稳定的机械性能。
目前铝塑PPR管已经被广泛使用与家装中，但在长时间使用后铝塑PPR管外层会出现逐渐老化的问题，且铝塑PPR管外层逐渐老化后，会直接影响其他管层的使用性能，所以需要一种新型的铝塑ppr管。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种新型的铝塑ppr管，解决了铝塑PPR管长时间使用后外层老化后影响其内层性能的问题。
(二)技术方案
为实现以上目的，本实用新型通过以下技术方案予以实现：一种新型的铝塑ppr管，包括铝塑PPR管体，所述铝塑PPR管体的两端分别开设有进口端和出口端，所述铝塑PPR管体的外表面固定连接有PP-R外层体，所述PP-R外层体的内壁固定连接有薄壁铝层体，所述薄壁铝层体的内壁固定连接有PE-RT内层体，所述PP-R外层体的内部开设有外隔热腔，所述PP-R外层体的内部固定连接有防折断层，所述防折断层的内部设置有细钢丝体。
所述PE-RT内层体的内部固定连接有热挤压层，所述热挤压层的内部固定连接有粘接网，所述粘接网的表面分别固定连接有第一挤压球和第二挤压球，所述热挤压层的厚度等于第一挤压球和第二挤压球直径之和的五分之三，所述PE-RT内层体的内部固定连接有内隔热腔，所述内隔热腔的内壁固定连接有薄隔热板。
优选的，所述外隔热腔的内部设置有惰性气体，所述惰性气体包括氦气。
优选的，所述细钢丝体的表面固定连接有胶粘层，所述胶粘层的内部设置有粘接剂。
优选的，所述薄壁铝层体的上表面固定连接有上防滑凸点，所述上防滑凸点呈圆弧形状。
优选的，所述薄壁铝层体的下表面固定连接有下防滑凸点，所述下防滑凸点呈圆弧形状。
优选的，所述薄壁铝层体上表面和下表面均固定连接有进口热熔胶体，所述进口热熔胶体分别与PP-R外层体和PE-RT内层体的表面固定连接。
(三)有益效果
本实用新型提供了一种新型的铝塑ppr管，具备以下有益效果：
(1)、该新型的铝塑ppr管，通过设置外隔热腔，达到了在PP-R外层体外表面老化后对PP-R外层体内部进行隔热的效果，通过设置粘接网的表面分别固定连接有第一挤压球和第二挤压球，达到了对整个铝塑PPR管体热量进行吸收的效果，吸收后使得第一挤压球和第二挤压球之间的间隙变小，同时可在铝塑PPR管体发生弯曲时进行防折断。
(2)、该新型的铝塑ppr管，通过设置粘接网，能够使第一挤压球和第二挤压球不会发生位移，通过设置上防滑凸点和下防滑凸点，能够有效避免PP-R外层体和PE-RT内层体与薄壁铝层体出现脱落的问题，通过设置薄隔热板，能够有效增强对铝塑PPR管体内部的热量进行隔热的效果，从而有效的解决了塑PPR管长时间使用后外层老化后影响其内层性能的问题。
附图说明

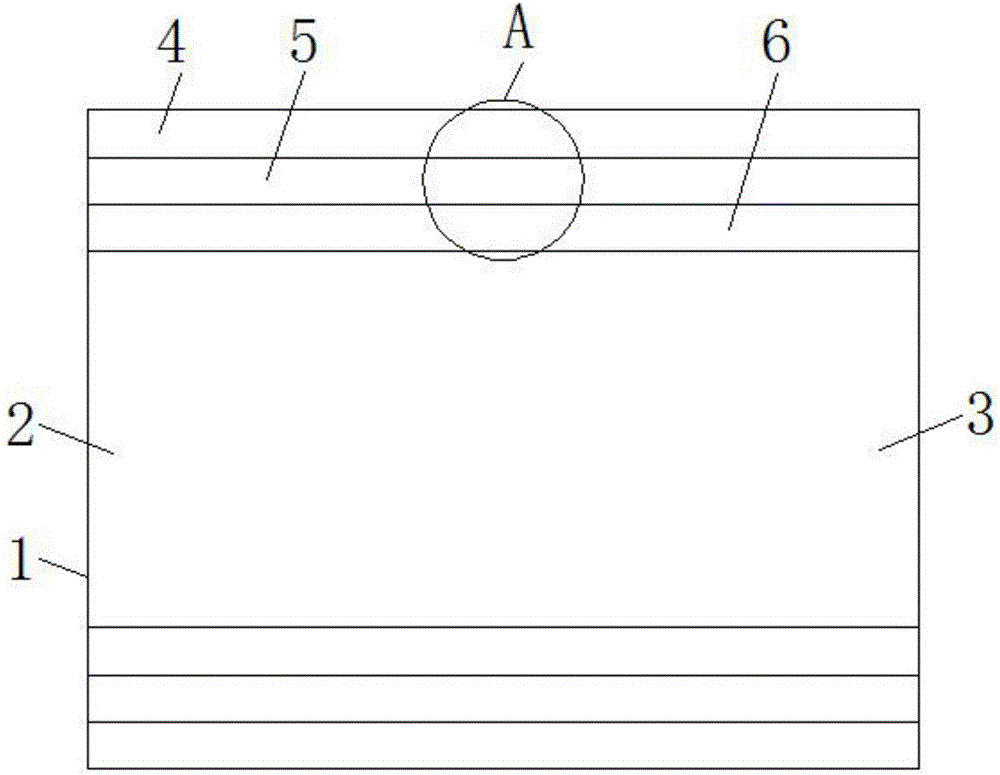

图1为本实用新型结构示意图；
图2为本实用新型图1中A处放大图。
图中：1铝塑PPR管体、2进口端、3出口端、4PP-R外层体、5薄壁铝层体、6PE-RT内层体、7外隔热腔、8防折断层、9细钢丝体、10热挤压层、11粘接网、12第一挤压球、13第二挤压球、14内隔热腔、15薄隔热板、16惰性气体、17胶粘层、18上防滑凸点、19下防滑凸点、20进口热熔胶体。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-2，本实用新型提供一种技术方案：一种新型的铝塑ppr管，包括铝塑PPR管体1，铝塑PPR管体1的两端分别开设有进口端2和出口端3，铝塑PPR管体1的外表面固定连接有PP-R外层体4，PP-R外层体4的内壁固定连接有薄壁铝层体5，薄壁铝层体5的上表面固定连接有上防滑凸点18，上防滑凸点18呈圆弧形状，薄壁铝层体5的下表面固定连接有下防滑凸点19，下防滑凸点19呈圆弧形状，通过设置上防滑凸点18和下防滑凸点19，能够有效避免PP-R外层体4和PE-RT内层体6与薄壁铝层体5出现脱落的问题，薄壁铝层体5上表面和下表面均固定连接有进口热熔胶体20，进口热熔胶体20分别与PP-R外层体4和PE-RT内层体6的表面固定连接，薄壁铝层体5的内壁固定连接有PE-RT内层体6，PP-R外层体4的内部开设有外隔热腔7，外隔热腔7的内部设置有惰性气体16，惰性气体16包括氦气，通过设置外隔热腔7，达到了在PP-R外层体4外表面老化后对PP-R外层体4内部进行隔热的效果，PP-R外层体4的内部固定连接有防折断层8，防折断层8的内部设置有细钢丝体9，钢丝体9的表面固定连接有胶粘层17，胶粘层17的内部设置有粘接剂。
PE-RT内层体6的内部固定连接有热挤压层10，热挤压层10的内部固定连接有粘接网11，通过设置粘接网11，能够使第一挤压球12和第二挤压球13不会发生位移，粘接网11的表面分别固定连接有第一挤压球12和第二挤压球13，通过设置粘接网11的表面分别固定连接有第一挤压球12和第二挤压球13，达到了对整个铝塑PPR管体1热量进行吸收的效果，吸收后使得第一挤压球12和第二挤压球13之间的间隙变小，同时可在铝塑PPR管体1发生弯曲时进行防折断，热挤压层10的厚度等于第一挤压球12和第二挤压球13直径之和的五分之三，PE-RT内层体6的内部固定连接有内隔热腔14，内隔热腔14的内壁固定连接有薄隔热板15，通过设置薄隔热板15，能够有效增强对铝塑PPR管体1内部的热量进行隔热的效果，从而有效的解决了塑PPR管长时间使用后外层老化后影响其内层性能的问题。
综上所述，该新型的铝塑ppr管，通过设置外隔热腔7，达到了在PP-R外层体4外表面老化后对PP-R外层体4内部进行隔热的效果，通过设置粘接网11的表面分别固定连接有第一挤压球12和第二挤压球13，达到了对整个铝塑PPR管体1热量进行吸收的效果，吸收后使得第一挤压球12和第二挤压球13之间的间隙变小，同时可在铝塑PPR管体1发生弯曲时进行防折断，通过设置粘接网11，能够使第一挤压球12和第二挤压球13不会发生位移，通过设置上防滑凸点18和下防滑凸点19，能够有效避免PP-R外层体4和PE-RT内层体6与薄壁铝层体5出现脱落的问题，通过设置薄隔热板15，能够有效增强对铝塑PPR管体1内部的热量进行隔热的效果，从而有效的解决了塑PPR管长时间使用后外层老化后影响其内层性能的问题。
需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下。由语句“包括一个......限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素”。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
