一种便于移动的空气净化器

出售状态:已下证
专 利 号 :已交易,保密
专利类型:实用新型
专利分类:家居用品
出售价格:
直 接 购 买 联 系 客 服

详细介绍

技术领域

本实用新型涉及生活技术领域,具体为一种便于移动的空气净化器。

背景技术

空气净化器又称“空气清洁器”、空气清新机、净化器,是指能够吸附、分解或转化各种空气污染物(一般包括PM2.5、粉尘、病毒、烟味、异味、螨虫之类的装修污染、细菌、过敏原等),能有效提高空气清洁度的产品。

空气净化器在居家、医疗、工业领域均有应用,最主要的功能是去除空气中的颗粒物,目前市场上的净化器不具有移动功能,在需要移动和打扫卫生时,净化清质量比较重,在移动时需要耗费较大体力,在强行推拉净化器时容易造成机器的损坏,减少净化器的使用寿命。

实用新型内容

(一)解决的技术问题

针对现有技术的不足,本实用新型提供了一种便于移动的空气净化器,解决了上述背景中提出的问题。

(二)技术方案

为实现以上目的,本实用新型通过以下技术方案予以实现:一种便于移动的空气净化器,包括箱体,所述箱体的正面开设有出风口,所述出风口的内壁固定连接有风向栅,所述箱体的左侧开设有进风口,所述箱体的底部固定连接有支撑腿,所述箱体的底部并位于支撑腿的后方固定连接有万向轮,所述箱体的内壁底部固定连接有第一轴承,所述第一轴承的内圈固定连接有螺纹杆,所述螺纹杆的顶部固定连接有第一齿轮,所述螺纹杆的外表面并位于第一齿轮的下方套接有升降套管,所述升降套管的左侧固定连接有支撑杆,所述支撑杆的底部固定连接有两个固定块,两个固定块之间通过滚轴固定连接,所述滚轴的外表面活动连接有滚轮,所述第一齿轮右侧啮合有第二齿轮,所述第二齿轮的右侧固定连接有转轴,所述箱体的右侧固定连接有第二轴承,转轴远离第二齿轮的一端贯穿箱体和第二轴承并与第二轴承右侧设置的摇臂固定连接,所述摇臂远离转轴的一端固定连接有摇杆。

优选的,所述螺纹杆的外表面设置有旋转螺纹。

优选的,所述升降套管的内壁开设有与螺纹杆相适配的螺纹槽。

优选的,所述万向轮的数量有两个,且两个万向轮以箱体为中轴线对称设置。

优选的,所述出风口的开口形状为矩形。

优选的,所述箱体的底部开设有与滚轮相适配的开口。

(三)有益效果

本实用新型提供了一种便于移动的空气净化器。具备以下有益效果:

该便于移动的空气净化器,通过摇杆带动第一齿轮和第二齿轮转动,当螺纹杆转动时升降套管就会上下移动,带动滚轮向下接触地面,此时可以将净化器更方便推动,使净化器便于移动,方便室内清洁打扫,在运送较远距离时只要将滚轮接触地面,轻轻推动净化器就能使净化器移动,大大节省了体力,避免了强力拖拉而使机器损坏,增加了机器的使用寿命,其底部设置有万向轮可控制净化机的方向,更有利于净化器的移动,当不用时将滚轮摇起,支撑腿就会接触地面,便可以固定净化器,使净化器稳定放置,使滚轮就会不受力,减少滚轮承重后而造成升降装置的损坏。

附图说明

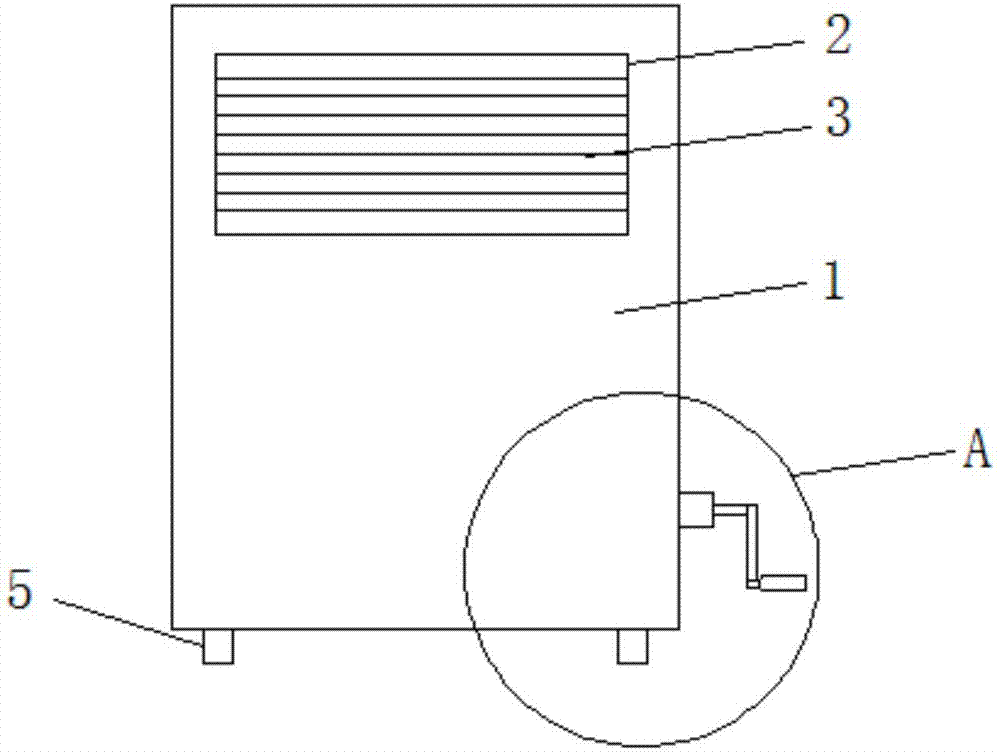

图1为本实用新型结构示意图;

图2为本实用新型结构图1中A处局部剖视图;

图3为本实用新型结构侧视图。

其中,1箱体、2出风口、3风向栅、4进风口、5支撑腿、6第一轴承、7螺纹杆、8第一齿轮、9升降套管、10支撑杆、11固定块、12滚轴、13滚轮、14第二齿轮、15转轴、16摇臂、17摇杆、18第二轴承、19万向轮。

具体实施方式

下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。

本实用新型实施例提供一种便于移动的空气净化器,如图1-3所示,包括一种便于移动的空气净化器,包括箱体1,箱体1的正面开设有出风口2,出风口2的开口形状为矩形,出风口2的内壁固定连接有风向栅3,箱体1的左侧开设有进风口4,箱体1的底部固定连接有支撑腿5,支撑腿5,当不用时将滚轮13摇起,支撑腿5就会接触地面,可以固定净化器,使净化器稳定放置,使滚轮13就会不受力,减少滚轮13承重后而造成升降装置的损坏,箱体1的底部并位于支撑腿5的后方固定连接有万向轮19,万向轮19的数量有两个,且两个万向轮19以箱体1为中轴线对称设置,设置有万向轮19可控制净化机的方向,更有利于净化器的移动,箱体1的内壁底部固定连接有第一轴承6,第一轴承6的内圈固定连接有螺纹杆7,螺纹杆7的外表面设置有旋转螺纹,螺纹杆7的顶部固定连接有第一齿轮8,螺纹杆7的外表面并位于第一齿轮8的下方套接有升降套管9,升降套管9的内壁开设有与螺纹杆7相适配的螺纹槽,当螺纹杆7转动时升降套管9就会上下移动,带动滚轮13向下接触地面,此时可以将净化器更方便推动,使净化器便于移动,升降套管9的左侧固定连接有支撑杆10,支撑杆10的底部固定连接有两个固定块11,两个固定块11之间通过滚轴12固定连接,滚轴12的外表面活动连接有滚轮13,箱体1的底部开设有与滚轮13相适配的开口,第一齿轮8右侧啮合有第二齿轮14,使用齿轮传动可减少机器的故障,增强升降装置的传动效率,第二齿轮14的右侧固定连接有转轴15,箱体1的右侧固定连接有第二轴承18,转轴15远离第二齿轮14的一端贯穿箱体1和第二轴承18并与第二轴承18右侧设置的摇臂16固定连接,摇臂16远离转轴15的一端固定连接有摇杆17,通过摇杆17可控制滚轮13的升降,使净化器使用更加便利。

综上所述,该便于移动的空气净化器,设置万向轮19可控制净化机的方向,更有利于净化器的移动,通过摇杆17可控制滚轮13的升降,当螺纹杆7转动时升降套管9就会上下移动,带动滚轮13向下接触地面,此时可以将净化器更方便推动,使净化器便于移动,当不用时将滚轮13摇起,支撑腿5就会接触地面,可以固定净化器,使净化器稳定放置,使滚轮13就会不受力,减少滚轮13承重后而造成升降装置的损坏。

尽管已经示出和描述了本实用新型的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本实用新型的范围由所附权利要求及其等同物限定。
