一种用于消防的折叠云梯

出售状态:已下证
专 利 号 :已交易,保密
专利类型:实用新型
专利分类:安全防护
出售价格:
直 接 购 买 联 系 客 服

详细介绍

技术领域

本实用新型涉及消防工程技术领域,具体为一种用于消防的折叠云梯。

背景技术

消防折叠云梯车设有液压升高平台,供消防人员进行登高扑救高层建筑、高大设施和油罐等火灾,营救被困人员,抢救贵重物资以及完成其他救援任务,车上设有折叠式云梯,可带有升降斗转台及灭火装置,供消防人员登高进行灭火和营救被困人员,适用于高层建筑火灾的扑救,当今世界,不再是以消防队员的血肉之躯同火灾搏斗的时代,而在灭火救生的过程中,设法保护消防队员的安全,强调消防云梯的智能化、安全化是云梯车生产发展的一个大趋势。

高层建筑物发生火灾时,消防人员常使用折叠云梯对火灾进行扑救,但是当折叠云梯的高度升降的过高,消防人员站在斗转台上进行灭火时,会使折叠云梯发生晃动,会使消防人员站立不稳,给消防人员的身心健康带来严重的危害。

实用新型内容

(一)解决的技术问题

针对现有技术的不足,本实用新型提供了一种用于消防的折叠云梯,具备更加平稳的优点,解决了当折叠云梯的高度升降的过高,消防人员站在斗转台上进行灭火时,会使折叠云梯发生晃动,会使消防人员站立不稳,给消防人员的身心健康带来严重的危害的问题。

(二)技术方案

为实现上述更加平稳的目的,本实用新型提供如下技术方案:一种用于消防的折叠云梯,包括消防车,所述消防车的车尾处铰接有第一折叠梯,所述第一折叠梯的远离消防车的一端铰接有第二折叠梯,所述第二折叠梯的顶部铰接有安装块,所述安装块的顶部固定连接有固定板,所述固定板的上表面固定连接有伸缩杆,所述伸缩杆的顶部固定连接有斗转台,所述固定板的上表面开设有第一缓冲槽,所述第一缓冲槽的内底壁固定连接有第一压缩弹簧,所述第一压缩弹簧的顶部固定连接有第一活动板,所述第一活动板与第一缓冲槽的内壁滑动连接,所述第一缓冲槽的内顶壁固定连接有第一限位块,所述第一活动板的上表面固定连接有连接杆。

所述斗转台的下表面开设有第二缓冲槽,所述第二缓冲槽的内顶壁固定连接有第二压缩弹簧,所述第二压缩弹簧的底部固定连接有第二活动板,所述第二活动板与第二缓冲槽的内壁滑动连接,所述第二缓冲槽的内顶壁固定连接有第二限位块,所述连接杆的顶部贯穿第一缓冲槽并延伸至第二缓冲槽的内部,所述连接杆的顶部固定连接在第二活动板的底部。

优选的,所述伸缩杆的数量为四个,且四个伸缩杆分别固定连接在固定板上表面的四角。。

优选的,所述第一缓冲槽的数量为三个,且三个第一缓冲槽等距离的开设在固定板的上表面。

优选的,所述斗转台上表面的四角均固定连接有支撑杆,所述支撑杆的中部固定套接有套管,两个所述支撑杆相对面的顶部均固定连接有第二横杆。

优选的,所述套管的数量为四个,每两个套管之间固定连接有第一横杆。

优选的,所述第二横杆的底部固定连接有防护杆,所述防护杆的数量不少于三个,所述防护杆的底部贯穿第一横杆并固定连接在斗转台的上表面。(三)有益效果

与现有技术相比,本实用新型提供了一种用于消防的折叠云梯,具备以下有益效果:

1、该用于消防的折叠云梯,通过设置第一压缩弹簧和第二压缩弹簧的设置,压缩弹簧之间压缩力与反弹力可以有效的减小斗转台的振动,减小斗转台上的传来的振动力,增强了折叠云梯的稳定性,从而避免了折叠云梯发生晃动,使消防人员站立不稳情况的发生,提高了消防人员作业时的安全性。

2、该用于消防的折叠云梯,通过伸缩杆的设置,一方面对斗转台起到固定的作用,另一方面可以增强了斗转台的平稳性,通过支撑杆、第一横杆、第二横杆和防护杆的配合使用,对站立在斗转台上的消防人员起到防护的作用,防止消防人员不小心坠落,降低安全隐患问题,提高了折叠云梯的安全性。

附图说明

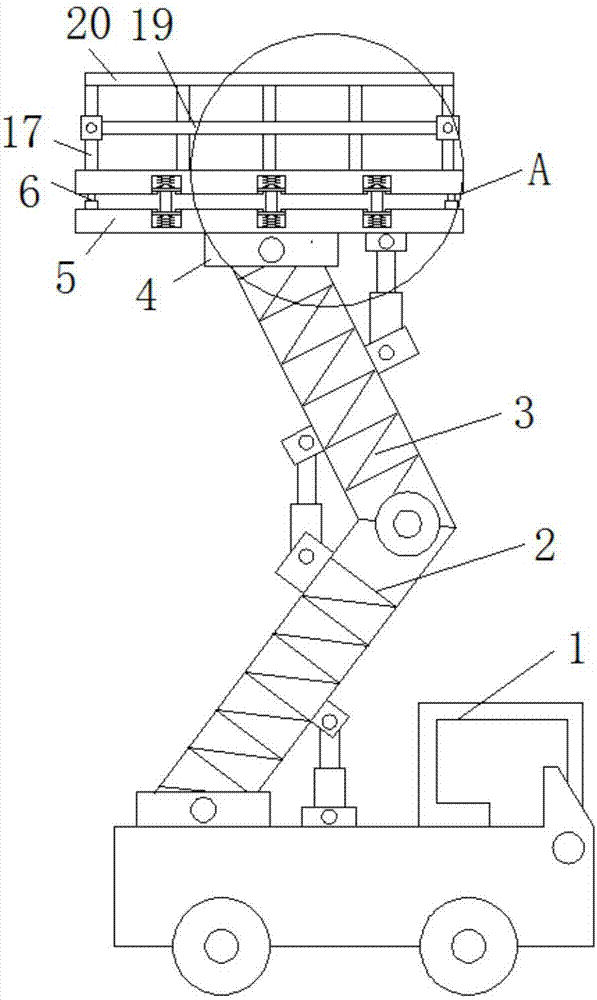

图1为本实用新型结构示意图;

图2为本实用新型结构图1的A处局部放大示意图。

图中:1消防车、2第一折叠梯、3第二折叠梯、4安装块、5固定板、6伸缩杆、7斗转台、8第一缓冲槽、9第一压缩弹簧、10第一活动板、11第一限位块、12连接杆、13第二缓冲槽、14第二压缩弹簧、15第二活动板、16第二限位块、17支撑杆、18套管、19第一横杆、20第二横杆、21防护杆。

具体实施方式

下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。

请参阅图1-2,一种用于消防的折叠云梯,包括消防车1,消防车1的车尾处铰接有第一折叠梯2,第一折叠梯2的远离消防车1的一端铰接有第二折叠梯3,第二折叠梯3的顶部铰接有安装块4,安装块4的顶部固定连接有固定板5,固定板5的上表面固定连接有伸缩杆6,伸缩杆6的数量为四个,且四个伸缩杆6分别固定连接在固定板5上表面的四角,通过伸缩杆6的设置,一方面对斗转台7起到固定的作用,另一方面可以增强了斗转台7的平稳性,伸缩杆6的顶部固定连接有斗转台7,通过斗转台7的设置,方便了消防人员登高进行灭火和营救被困人员,在灭火救生的过程中,保护了消防队员的安全,固定板5的上表面开设有第一缓冲槽8,第一缓冲槽8的数量为三个,且三个第一缓冲槽8等距离的开设在固定板5的上表面,第一缓冲槽8的内底壁固定连接有第一压缩弹簧9,第一压缩弹簧9的顶部固定连接有第一活动板10,第一活动板10与第一缓冲槽8的内壁滑动连接,第一缓冲槽8的内顶壁固定连接有第一限位块11,通过第一限位块11的设置,对第一活动板10起到限位保护的作用,避免第一活动板10从第一缓冲槽8内部脱落,第一活动板10的上表面固定连接有连接杆12。

斗转台7的下表面开设有第二缓冲槽13,第二缓冲槽13的内顶壁固定连接有第二压缩弹簧14,通过设置第一压缩弹簧9和第二压缩弹簧14的设置,压缩弹簧之间压缩力与反弹力可以有效的减小斗转台7的振动,减小斗转台7上的传来的振动力,增强了折叠云梯的稳定性,从而避免了折叠云梯发生晃动,使消防人员站立不稳情况的发生,提高了消防人员作业时的安全性,第二压缩弹簧14的底部固定连接有第二活动板15,第二活动板15与第二缓冲槽13的内壁滑动连接,第二缓冲槽13的内顶壁固定连接有第二限位块16,连接杆12的顶部贯穿第一缓冲槽8并延伸至第二缓冲槽13的内部,连接杆12的顶部固定连接在第二活动板15的底部,斗转台7上表面的四角均固定连接有支撑杆17,支撑杆17的中部固定套接有套管18,通过套管18的设置,方便了第一横杆19的安装与拆卸,套管18的数量为四个,每两个套管18之间固定连接有第一横杆19,两个支撑杆17相对面的顶部均固定连接有第二横杆20,第二横杆20的底部固定连接有防护杆21,防护杆21的数量不少于三个,防护杆21的底部贯穿第一横杆19并固定连接在斗转台7的上表面,通过支撑杆17、第一横杆19、第二横杆20和防护杆21的配合使用,对站立在斗转台7上的消防人员起到防护的作用,防止消防人员不小心坠落,降低安全隐患问题,提高了折叠云梯的安全性。

综上所述,该用于消防的折叠云梯,通过设置第一压缩弹簧9和第二压缩弹簧14的设置,压缩弹簧之间压缩力与反弹力可以有效的减小斗转台7的振动,减小斗转台7上的传来的振动力,增强了折叠云梯的稳定性,从而避免了折叠云梯发生晃动,使消防人员站立不稳情况的发生,提高了消防人员作业时的安全性,通过伸缩杆6的设置,一方面对斗转台7起到固定的作用,另一方面可以增强了斗转台7的平稳性,通过支撑杆17、第一横杆19、第二横杆20和防护杆21的配合使用,对站立在斗转台7上的消防人员起到防护的作用,防止消防人员不小心坠落,降低安全隐患问题,提高了折叠云梯的安全性,本实用新型结构简单、设计合理、操作简便且安全环保,解决了当折叠云梯的高度升降的过高,消防人员站在斗转台7上进行灭火时,会使折叠云梯发生晃动,会使消防人员站立不稳,给消防人员的身心健康带来严重的危害的问题。

需要说明的是,在本文中,诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来,而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且,术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含,从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素,而且还包括没有明确列出的其他要素,或者是还包括为这种过程、方法、物品或者设备所固有的要素。

尽管已经示出和描述了本实用新型的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本实用新型的范围由所附权利要求及其等同物限定。
