技术领域
本实用新型涉及物联网防盗用监视摄像头技术领域，具体为一种基于物联网防盗用监视摄像头。
背景技术
摄像头又称为电脑相机、电脑眼、电子眼等，是一种视频输入设备，被广泛的运用于视频会议，远程医疗及实时监控等方面。普通的人也可以彼此通过摄像头在网络进行有影像、有声音的交谈和沟通。另外，人们还可以将其用于当前各种流行的数码影像、影音处理。摄像头一般具有视频摄像、传播和静态图像捕捉等基本功能，它是借由镜头采集图像后，由摄像头内的感光组件电路及控制组件对图像进行处理并转换成电脑所能识别的数字信号，然后借由并行端口或USB连接输入到电脑后由软件再进行图像还原。
一般情况下，监控防盗摄像头往往安装在高处，有时候需要对摄像头的位置进行调整，导致了许多的不便，现有的摄像头当需要对摄像头所需要监控范围的俯视角度进行调节时，还需要爬到高处用手来进行调节，这为一系列操作造带来许多不便，使监控范围产生较多的视野盲区，造成安全隐患。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种基于物联网防盗用监视摄像头，解决了摄像头不便于调节所需要监控范围的俯视角度从而产生监控盲区的问题。
(二)技术方案
为实现上述目的，本实用新型提供如下技术方案：一种基于物联网防盗用监视摄像头，包括墙体，所述墙体上固定连接有安装座，所述安装座的右侧与保护箱的左侧固定连接，所述保护箱内壁底部的右侧固定连接有缓冲底座，所述缓冲底座的顶部固定连接有正反转伺服电机，所述正反转伺服电机的输出端固定连接有主动斜齿轮，所述保护箱的顶部固定连接有固定块，所述保护箱内插接有活动板，且活动板的顶部贯穿保护箱的顶部并延伸至固定块的上方，所述活动板的正面与固定块的正面铰接，所述活动板的底部且位于保护箱内固定连接有连接轴，且连接轴的一端固定连接有涡轮，所述保护箱内壁的顶部与连接杆的顶部固定连接，所述连接杆的底部固定连接有第一轴承，且保护箱内壁左侧的中间位置固定连接有第二轴承，所述第二轴承的轴心与涡杆的一端固定连接，且涡杆的另一端贯穿第一轴承的轴心并延伸至其外部，所述涡杆与涡轮啮合，所述涡杆的另一端固定连接有从动斜齿轮，且从动斜齿轮与主动斜齿轮啮合，所述活动板的顶部固定连接有监控装置。
优选的，所述涡杆位于活动板的前方，且涡轮的底部与涡杆的顶部啮合。
优选的，所述保护箱顶部的左侧固定连接有滑槽，且滑槽内滑动连接有滑块。
优选的，所述滑块的正面与第一连杆的一端铰接，且第一连杆的初始位置为水平面倾斜四十五度角。
优选的，所述监控装置底部的左侧与第二连杆的顶部固定连接，且第二连杆的底部与第一连杆的另一端铰接。
优选的，所述监控装置的顶部固定连接有防护盖，且防护盖的形状为弧形。
(三)有益效果
本实用新型提供了一种基于物联网防盗用监视摄像头。具备以下有益效果：
(1)、本实用新型通过对摄像头进行改进，通过正反转伺服电机带动蜗杆进行转动，同时由于固定板与活动板铰接，蜗杆传动涡轮，以此使整个监控装置能够达到在竖直方向上的角度进行调节，便于根据摄像头的角度来调节所需要监控范围的俯视角度，避免了摄像头的盲区，从而省时省力，便于随时调节。
(2)、该一种基于物联网防盗用监视摄像头，由于对摄像头进行改进，通过滑槽、滑块、以及第一连杆和第二连杆的相互配合，能够使监控装置的角度进行限位，避免了操作不当造成整体装置受到挤压造成损伤，提高了使用时的安全性。
附图说明

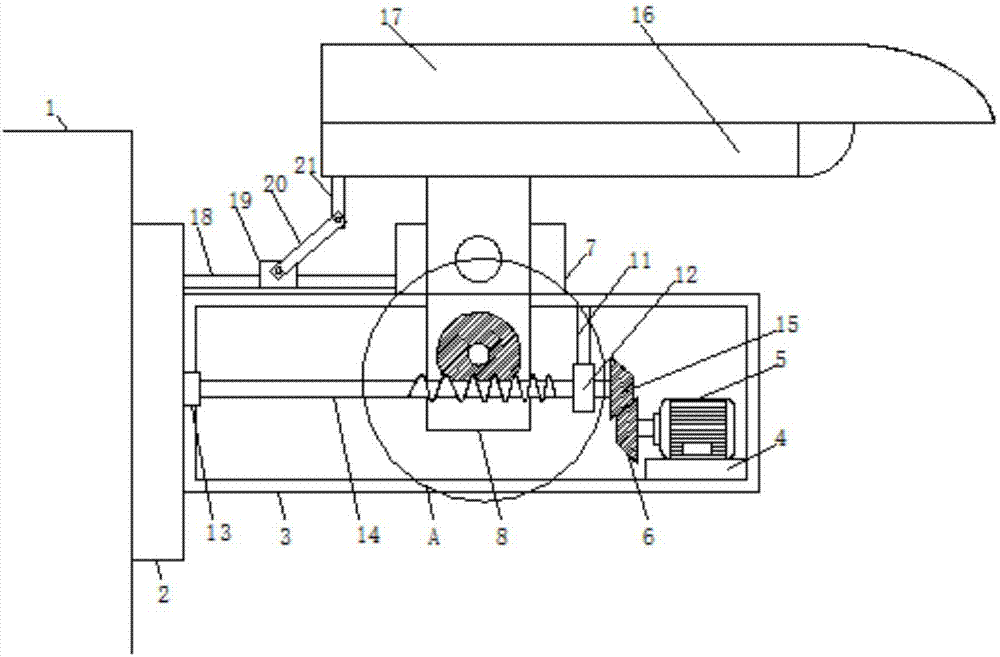

图1为本实用新型结构的正面剖视图；
图2为本实用新型结构图1中A处的放大图；
图中：1墙体、2安装座、3保护箱、4缓冲底座、5正反转伺服电机、6主动斜齿轮、7固定块、8活动板、9连接轴、10涡轮、11连接杆、12第一轴承、13第二轴承、14涡杆、15从动斜齿轮、16监控装置、17防护盖、18滑槽、19滑块、20第一连杆、21第二连杆。
具体实施方式
如图1-2所示，本实用新型提供一种技术方案：一种基于物联网防盗用监视摄像头，包括墙体1，墙体1上固定连接有安装座2，安装座2的右侧与保护箱3的左侧固定连接，保护箱3顶部的左侧固定连接有滑槽18，且滑槽18内滑动连接有滑块19，滑块19的正面与第一连杆20的一端铰接，且第一连杆20的初始位置为水平面倾斜四十五度角，监控装置16底部的左侧与第二连杆21的顶部固定连接，且第二连杆21的底部与第一连杆20的另一端铰接，通过相互配合，能够使监控装置16的角度进行限位，避免了操作不当造成整体装置受到挤压造成损伤，提高了使用时的安全性，保护箱3内壁底部的右侧固定连接有缓冲底座4，缓冲底座4的顶部固定连接有正反转伺服电机5，正反转伺服电机5的输出端固定连接有主动斜齿轮6，保护箱3的顶部固定连接有固定块7，保护箱3内插接有活动板8，且活动板8的顶部贯穿保护箱3的顶部并延伸至固定块7的上方，活动板8的正面与固定块7的正面铰接，活动板8的底部且位于保护箱3内固定连接有连接轴9，且连接轴9的一端固定连接有涡轮10，保护箱3内壁的顶部与连接杆11的顶部固定连接，连接杆11的底部固定连接有第一轴承12，且保护箱3内壁左侧的中间位置固定连接有第二轴承13，第二轴承13的轴心与涡杆14的一端固定连接，涡杆14位于活动板8的前方，且涡轮10的底部与涡杆14的顶部啮合，位于前方的位置关系能够避免活动板8倾斜角度时受到阻碍，从而确保整体装置能够正常运行，且涡杆14的另一端贯穿第一轴承12的轴心并延伸至其外部，涡杆14与涡轮10啮合，涡杆14的另一端固定连接有从动斜齿轮15，且从动斜齿轮15与主动斜齿轮6啮合，活动板8的顶部固定连接有监控装置16，监控装置16的顶部固定连接有防护盖17，且防护盖17的形状为弧形，防护盖17能够防止雨水或者灰尘对监控装置16的侵入，有效的对监控装置16进行保护，本实用新型通过对摄像头进行改进，通过正反转伺服电机5带动蜗杆14进行转动，同时由于固定板7与活动板8铰接，蜗杆14传动涡轮10，以此使整个监控装置16能够达到在竖直方向上的角度进行调节，便于根据摄像头的角度来调节所需要监控范围的俯视角度，避免了摄像头的盲区，从而省时省力，便于随时调节，由于对摄像头进行改进，通过滑槽18、滑块19、以及第一连杆20和第二连杆21的相互配合，能够使监控装置16的角度进行限位，避免了操作不当造成整体装置受到挤压造成损伤，提高了使用时的安全性。
工作原理：在使用过程中，通过正反转伺服电机5传动从动斜齿轮15，从而使涡杆14转动，带动涡轮10转动从而使铰接的活动板8进行角度调节，达到了便于根据摄像头的角度来调节所需要监控范围的俯视角度，避免了摄像头的盲区，从而省时省力，便于随时调节的效果。
该文中出现的电器元件均与外界的主控器及220V市电电连接，并且主控器可为计算机等起到控制的常规已知设备。
需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个……限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。
