一种升降式便于沥水的洗碗机

出售状态:已下证
专 利 号 :已交易,保密
专利类型:实用新型
专利分类:家居用品
出售价格:
直 接 购 买 联 系 客 服

详细介绍

技术领域

本实用新型涉及洗碗机技术领域,具体为一种升降式便于沥水的洗碗机。

背景技术

洗碗机是代替人工对碗、筷、盘、碟、刀、叉等餐具进行清洗的设备,具有省时省力、去污能力强等特点,目前出现的洗碗机分为家用和商用两种,其工作原理是在清洗槽内部通过超声波清洗或者通过清洗泵对餐具冲洗,清洗机需要设置有过滤装置,避免排水管堵塞,目前的洗碗机在清洗完成后会直接对餐具进行加温烘干,由于排水后会在清洗槽内部留下过滤后的杂质,如果直接烘干不仅会使得气味散发直接影响餐具的卫生,而且会使清洗槽内部杂质干结,不便于清理,需要将餐具提升高度,沥水后再烘干会减少这种影响,一般的洗碗机升降调节不太便利,不便于升高餐具沥水,在一定程度上影响了清洗的效率,所以需要一种升降式便于沥水的洗碗机。

实用新型内容

(一)解决的技术问题

针对现有技术的不足,本实用新型提供了一种升降式便于沥水的洗碗机,解决了一般的洗碗机升降调节不太便利,不便于升高餐具沥水,在一定程度上影响了清洗的效率的问题。

(二)技术方案

为实现以上目的,本实用新型通过以下技术方案予以实现:一种升降式便于沥水的洗碗机,包括支撑腿,所述支撑腿的表面固定连接有箱体,所述箱体的内壁固定连接有清洗槽,所述清洗槽的内壁固定安装有超声波发生器,所述清洗槽的表面固定连接排水管,所述排水管的一端贯穿并延伸至箱体的外部,所述排水管的表面螺纹连接有密封螺栓,所述箱体的内壁开设有滑槽,所述滑槽的内壁滑动连接有连接杆,所述连接杆的表面固定连接有侧板,所述侧板的表面固定连接有顶板,所述侧板的表面固定连接有横杆,所述横杆的表面开设有螺纹孔,所述螺纹孔的内壁螺纹连接有调节杆,所述箱体的表面固定连接有第一支撑杆,所述第一支撑杆的表面固定连接有电机,所述电机的输出轴通过联轴器固定连接有螺纹杆,所述螺纹杆的表面螺纹连接有螺纹管,所述螺纹管的一端贯穿并延伸至箱体的内部,所述螺纹管的表面与顶板的表面固定连接,所述箱体的表面固定连接有机箱,所述机箱的内壁固定连接有第二支撑杆,所述第二支撑杆的表面固定连接有风机,所述机箱的表面固定连接有风管,所述风管的一端贯穿并延伸至箱体的内部,所述风管的内壁固定连接有电加热管,所述电加热管的内壁固定连接有电加热丝,所述箱体的内壁固定连接有风向板,所述箱体的表面铰接有箱门,所述箱门的表面固定连接有密封垫,所述箱门的表面固定安装有扣锁,所述箱门的表面通过扣锁与箱体的表面固定连接。

优选的,所述箱体的表面固定安装有第一电开关,所述第一电开关与超声波发生器电连接。

优选的,所述清洗槽的内壁固定连接有过滤网,所述过滤网的表面与排水管的表面固定连接。

优选的,所述箱体的表面开设有伸缩口,所述伸缩口的内壁与螺纹管的表面滑动连接。

优选的,所述伸缩口的内壁开设有限位槽,所述螺纹管的表面固定连接有限位杆,所述限位杆的表面与限位槽的内壁滑动连接。

优选的,所述机箱的表面固定安装有第二电开关,所述电加热丝与第二电开关电连接。

(三)有益效果

本实用新型提供了一种升降式便于沥水的洗碗机,具备以下有益效果:

(1)、该升降式便于沥水的洗碗机,当需要对餐具沥水时,启动电机,电机带动螺纹杆转动,螺纹杆带动螺纹管上升,螺纹管带动顶板上升,顶板带动侧板和横杆上升,横杆将餐具抬升离开清洗槽,自然沥水,沥水后,打开第二电开关,启动风机,风机吹风经过风管,风被加热后进入箱体内部,风向板改变风向,风直接吹向餐具,并被顶板阻挡产生空气的回流将气味压制,达到了提升餐具沥水和烘干餐具时防止气味影响餐具的效果。

(2)、该升降式便于沥水的洗碗机,通过设置有螺纹孔和调节杆,当摆放需要清洗的餐具时,在螺纹孔内壁对调节杆的高度进行调节,用调节杆支撑餐具,达到了便于调节支撑装置适用于不同大小的餐具的效果,从而有效的解决了一般的洗碗机升降调节不太便利,不便于升高餐具沥水,在一定程度上影响了清洗的效率的问题。

附图说明

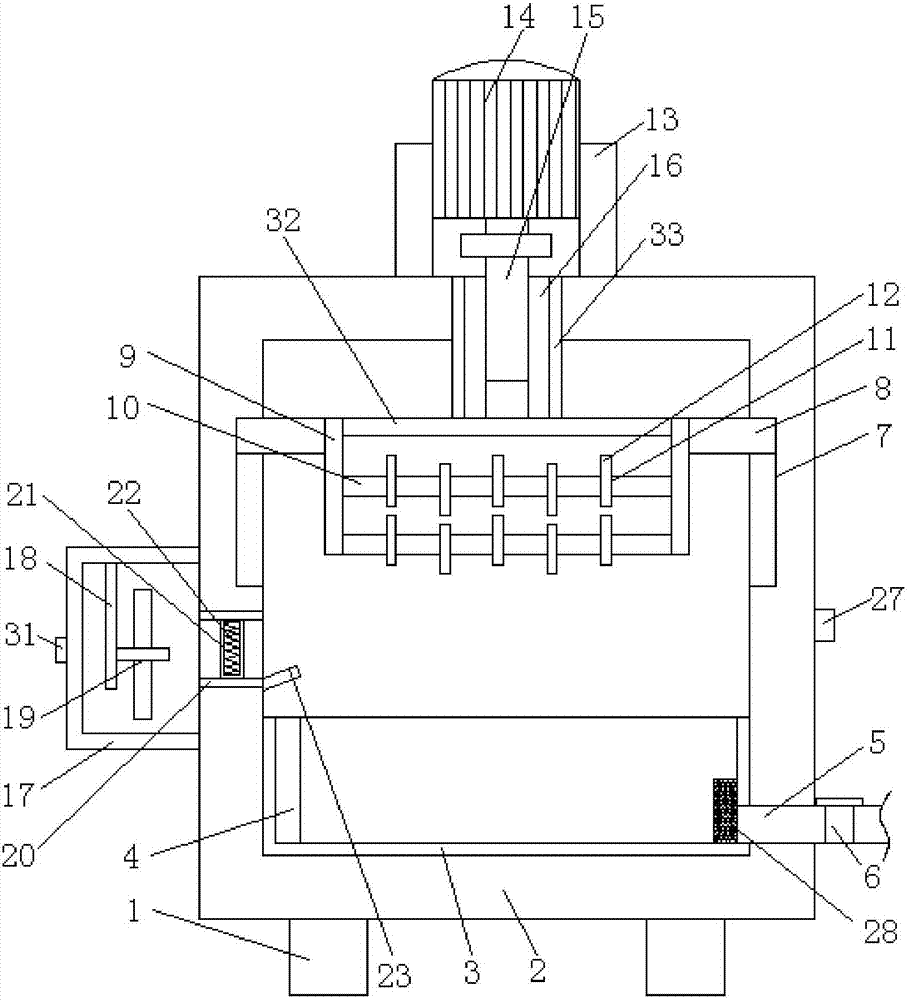

图1为本实用新型结构示意图;

图2为本实用新型横杆结构仰视图;

图3为本实用新型箱门结构正视图;

图4为本实用新型限位槽结构俯视图。

图中:1支撑腿、2箱体、3清洗槽、4超声波发生器、5排水管、6密封螺栓、7滑槽、8连接杆、9侧板、10横杆、11螺纹孔、12调节杆、13第一支撑杆、14电机、15螺纹杆、16螺纹管、17机箱、18第二支撑杆、19风机、20风管、21电加热管、22电加热丝、23风向板、24箱门、25密封垫、26扣锁、27第一电开关、28过滤网、29伸缩口、30限位槽、31第二电开关、32顶板、33限位杆。

具体实施方式

下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。

请参阅图1-4,本实用新型提供一种技术方案:一种升降式便于沥水的洗碗机,包括支撑腿1,支撑腿1的表面固定连接有箱体2,箱体2的内壁固定连接有清洗槽3,清洗槽3的内壁固定安装有超声波发生器4,箱体2的表面固定安装有第一电开关27,第一电开关27与超声波发生器4电连接,清洗槽3的表面固定连接排水管5,排水管5的一端贯穿并延伸至箱体2的外部,清洗槽2的内壁固定连接有过滤网28,过滤网28的表面与排水管5的表面固定连接,排水管5的表面螺纹连接有密封螺栓6,箱体2的内壁开设有滑槽7,滑槽7的内壁滑动连接有连接杆8,连接杆8的表面固定连接有侧板9,侧板9的表面固定连接有顶板32,侧板9的表面固定连接有横杆10,横杆10的表面开设有螺纹孔11,螺纹孔11的内壁螺纹连接有调节杆12,通过设置有螺纹孔11和调节杆12,当摆放需要清洗的餐具时,在螺纹孔11内壁对调节杆12的高度进行调节,用调节杆支撑餐具,达到了便于调节支撑装置适用于不同大小的餐具的效果,箱体2的表面固定连接有第一支撑杆13,第一支撑杆13的表面固定连接有电机14,电机14的输出轴通过联轴器固定连接有螺纹杆15,螺纹杆15的表面螺纹连接有螺纹管16,箱体2的表面开设有伸缩口29,伸缩口29的内壁与螺纹管16的表面滑动连接,伸缩口29的内壁开设有限位槽30,螺纹管16的表面固定连接有限位杆33,限位杆33的表面与限位槽30的内壁滑动连接,螺纹管16的一端贯穿并延伸至箱体2的内部,螺纹管16的表面与顶板32的表面固定连接,箱体2的表面固定连接有机箱17,机箱17的内壁固定连接有第二支撑杆18,第二支撑杆18的表面固定连接有风机19,机箱17的表面固定连接有风管20,风管20的一端贯穿并延伸至箱体2的内部,风管20的内壁固定连接有电加热管21,电加热管21的内壁固定连接有电加热丝22,机箱17的表面固定安装有第二电开关31,电加热丝22与第二电开关31电连接,箱体2的内壁固定连接有风向板23,当需要对餐具沥水时,启动电机14,电机14带动螺纹杆15转动,螺纹杆15带动螺纹管16上升,螺纹管16带动顶板32上升,顶板32带动侧板9和横杆10上升,横杆10将餐具抬升离开清洗槽3,自然沥水,沥水后,打开第二电开关31,启动风机19,风机19吹风经过风管20,风被加热后进入箱体2内部,风向板23改变风向,风直接吹向餐具,并被顶板32阻挡产生空气的回流将气味压制,达到了提升餐具沥水和烘干餐具时防止气味影响餐具的效果,箱体2的表面铰接有箱门24,箱门24的表面固定连接有密封垫25,箱门24的表面固定安装有扣锁26,箱门24的表面通过扣锁26与箱体2的表面固定连接,从而有效的解决了一般的洗碗机升降调节不太便利,不便于升高餐具沥水,在一定程度上影响了清洗的效率的问题。

工作原理:当该升降式便于沥水的洗碗机使用时,连接电源,当摆放需要清洗的餐具时,在螺纹孔11内壁对调节杆12的高度进行调节,用调节杆支撑餐具,当需要清洗餐具时,启动电机14,电机14带动螺纹杆15转动,螺纹杆15带动螺纹管16下降,螺纹管16带动顶板32下降,顶板32带动侧板9和横杆10下降,横杆10将餐具伸入清洗槽3内部,输入清洗液,打开第一电开关27,启动超声波发生器4,开始清洗,清洗完成后,通过排水管5排水,当需要对餐具沥水时,启动电机14,电机14带动螺纹杆15转动,螺纹杆15带动螺纹管16上升,螺纹管16带动顶板32上升,顶板32带动侧板9和横杆10上升,横杆10将餐具抬升离开清洗槽3,自然沥水,沥水后,打开第二电开关31,启动风机19,风机19吹风经过风管20,风被加热后进入箱体2内部,风向板23改变风向,风直接吹向餐具,并被顶板32阻挡产生空气的回流将气味压制,从而完成了整个升降式便于沥水的洗碗机的使用过程。

综上所述,该升降式便于沥水的洗碗机,当需要对餐具沥水时,启动电机14,电机14带动螺纹杆15转动,螺纹杆15带动螺纹管16上升,螺纹管16带动顶板32上升,顶板32带动侧板9和横杆10上升,横杆10将餐具抬升离开清洗槽3,自然沥水,沥水后,打开第二电开关31,启动风机19,风机19吹风经过风管20,风被加热后进入箱体2内部,风向板23改变风向,风直接吹向餐具,并被顶板32阻挡产生空气的回流将气味压制,达到了提升餐具沥水和烘干餐具时防止气味影响餐具的效果,通过设置有螺纹孔11和调节杆12,当摆放需要清洗的餐具时,在螺纹孔11内壁对调节杆12的高度进行调节,用调节杆支撑餐具,达到了便于调节支撑装置适用于不同大小的餐具的效果,从而有效的解决了一般的洗碗机升降调节不太便利,不便于升高餐具沥水,在一定程度上影响了清洗的效率的问题。

尽管已经示出和描述了本实用新型的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本实用新型的范围由所附权利要求及其等同物限定。
