一种具有烘干和消毒功能的洗碗机

出售状态:已下证
专 利 号 :已交易,保密
专利类型:实用新型
专利分类:家居用品
出售价格:
直 接 购 买 联 系 客 服

详细介绍


技术领域

本实用新型涉及家用电器技术领域,具体为一种具有烘干和消毒功能的洗碗机。


背景技术

洗碗机是自动清洗碗、筷、盘、碟、刀、叉等餐具的设备。在市面上的全自动洗碗机可以分为家用和商用两类,家用全自动洗碗机只适用于家庭,主要有柜式、台式及水槽一体式。

目前,洗碗机的使用越来越普遍不仅仅是在餐饮饭店中使用,个人家庭厨房的使用也相对较多,传统洗碗机在洗过餐具之后,多是采用加热的方法来快速干燥,餐具残留的水分多是依靠高温蒸发和自然滴落的方式除去,这种方式虽然能够进行餐具干燥,但是干燥过后会在餐具表面流下各种污痕,虽然洗碗机能够对餐具再次杀菌处理,各种污痕依旧无法去除,造成洗碗机清洗洁净度较差,无论是餐饮店还是家庭使用,这种情况都是不允许出现的。


实用新型内容

(一)解决的技术问题

针对现有技术的不足,本实用新型提供了一种具有烘干和消毒功能的洗碗机,解决了洗碗机干燥和消毒性能较差的问题。

(二)技术方案

为实现上述目的,本实用新型提供如下技术方案:一种具有烘干和消毒功能的洗碗机,包括箱体,所述箱体内侧底部的两侧均固定连接有滑轨,所述滑轨的内侧活动卡接有滑条,所述滑条远离滑轨的一侧固定连接有置物架,所述箱体内壁的左侧等距离固定连接有卡块,所述卡块的正面开设有通孔,所述通孔的内腔贯穿连接有等外线灯管,所述箱体的顶部设置有烘干装置。

优选的,所述烘干装置包括烘干箱,所述烘干箱的底部与箱体的顶部固定连接,所述烘干箱的底部固定连接有通风管,所述通风管的底部贯穿箱体并延伸至箱体的内腔,所述通风管外侧的底部套接有扩散器,所述烘干箱内侧的底部等距离设置有加热丝,所述烘干箱的内部固定连接有底板,所述烘干箱设置有换气装置。

优选的,所述换气装置包括换气箱,所述换气箱的底部与烘干箱的顶部固定连接,所述换气箱底部的左侧贯穿连接有横轴,所述横轴外侧的顶部套接有第一传动轮,所述换气箱底部的右侧贯穿连接有从动轴,所述从动轴外侧的顶部套接有第二传动轮,所述第一传动轮的外侧套接有皮带,所述第二传动轮的外侧套接有传动带,所述换气箱内壁顶部的中部固定连接有固定盒,所述固定盒的内腔设置有电机,所述横轴和从动轴的外侧均套接有扇叶。

优选的,所述电机的顶部固定连接有转轴,所述转轴外侧的顶部套接有主动轮,所述皮带的右侧与传动带的左侧均与主动轮活动连接。

优选的,所述横轴的底部与从动轴的底部均贯穿底板并延伸至底板的内腔。

优选的,所述通风管为螺纹管,所述扩散器与通风管螺纹连接。

(三)有益效果

本实用新型提供了一种具有烘干和消毒功能的洗碗机,具备以下有益效果:

(1)该具有烘干和消毒功能的洗碗机,通过烘干箱、通风管、扩散器和加热丝的配合使用,使得洗碗机清洗过后能够均匀散热对餐具进行干燥,从而达到餐具均匀受热除去水分的目的,解决了传统洗碗机对餐具进行加热干燥不均匀导致干燥不彻底的问题。

(2)该具有烘干和消毒功能的洗碗机,通过横轴、从动轴、皮带、传动带、电机和扇叶的配合使用,使得洗碗机进行干燥的时候能够持续不断的进行空气流通循环,从而达到加快干燥以及送风干燥的目的,解决了传统洗碗机单一加热干干燥容易残留污痕的问题。


附图说明

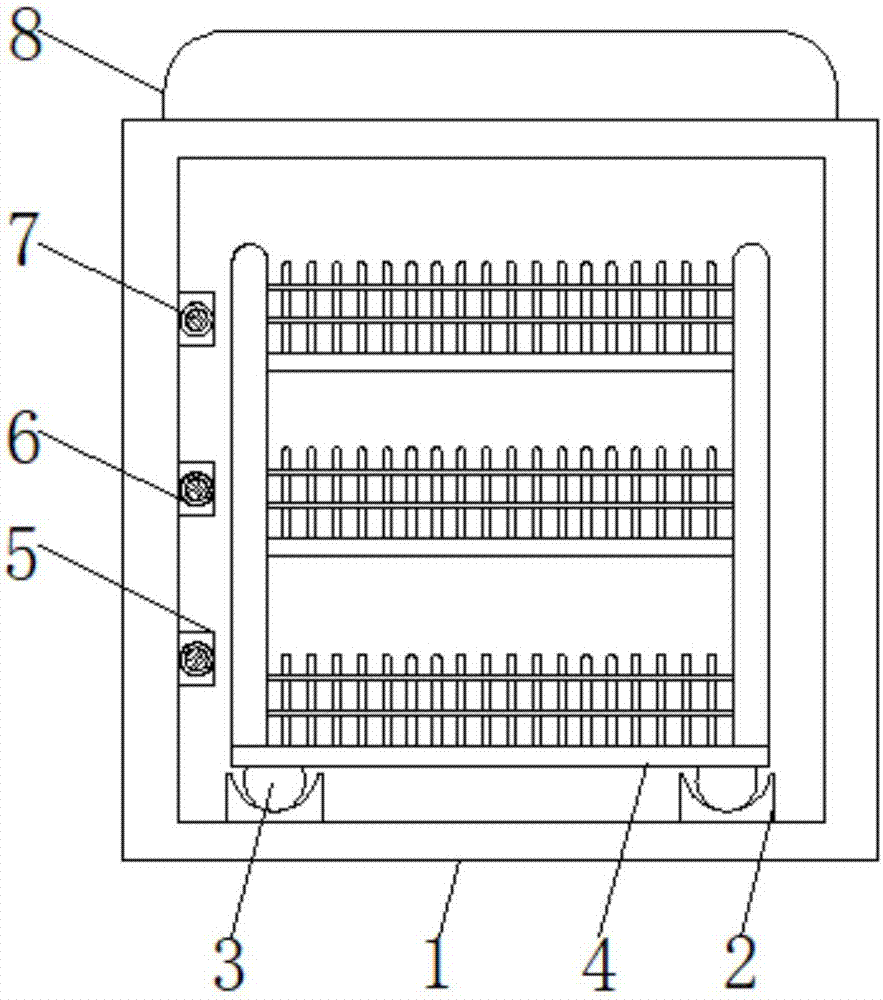

图1为本实用新型结构示意图;

图2为本实用新型烘干装置结构示意图;

图3为本实用新型换气装置结构示意图。

图中:1箱体、2滑轨、3滑条、4置物架、5卡块、6通孔、7紫外线灯管、8烘干装置、9烘干箱、10通风管、11扩散器、12加热丝、13底板、14换气装置、15换气箱、16横轴、17第一传动轮、18从动轴、19第二传动轮、20皮带、21传动带、22固定盒、23电机、24转轴、25主动轮、26扇叶。


具体实施方式

下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。

请参阅图1-3,本实用新型提供一种技术方案:一种具有烘干和消毒功能的洗碗机,包括箱体1,箱体1内侧底部的两侧均固定连接有滑轨2,滑轨2的内侧活动卡接有滑条3,滑条3远离滑轨2的一侧固定连接有置物架4,箱体1内壁的左侧等距离固定连接有卡块5,卡块5的正面开设有通孔6,通孔6的内腔贯穿连接有等外线灯管7,在清洗完餐具的将紫外线灯管7通电,紫外线灯管7产生紫外线将其照射在餐具的表面,对餐具进行消毒,紫外线照射时间根据清洗餐具的多少来决定,箱体1的顶部设置有烘干装置8,烘干装置8包括烘干箱9,烘干箱9的底部与箱体1的顶部固定连接,烘干箱9的底部固定连接有通风管10,通风管10为螺纹管,扩散器11与通风管10螺纹连接,通风管10的底部贯穿箱体1并延伸至箱体1的内腔,通风管10外侧的底部套接有扩散器11,烘干箱9内侧的底部等距离设置有加热丝12,通过烘干箱9、通风管10、扩散器11和加热丝12的配合使用,使得洗碗机清洗过后能够均匀散热对餐具进行干燥,从而达到餐具均匀受热除去水分的目的,解决了传统洗碗机对餐具进行加热干燥不均匀导致干燥不彻底的问题,烘干箱9的内部固定连接有底板13,烘干箱9设置有换气装置14,换气装置14包括换气箱15,换气箱15的底部与烘干箱9的顶部固定连接,换气箱15底部的左侧贯穿连接有横轴16,横轴16的底部与从动轴18的底部均贯穿底板13并延伸至底板13的内腔,横轴16外侧的顶部套接有第一传动轮17,换气箱15底部的右侧贯穿连接有从动轴18,从动轴18外侧的顶部套接有第二传动轮19,第一传动轮17的外侧套接有皮带20,第二传动轮19的外侧套接有传动带21,换气箱15内壁顶部的中部固定连接有固定盒22,固定盒22的内腔设置有电机23,电机23的顶部固定连接有转轴24,转轴24外侧的顶部套接有主动轮25,皮带20的右侧与传动带21的左侧均与主动轮25活动连接,横轴16和从动轴18的外侧均套接有扇叶26,本实用新型采用扇叶26转动带动热空气流动来对餐具进行干燥,高速流动的空气吹向餐具表面,将餐具表面的水渍险吹掉在进行干燥,这样在干燥过后就不会残留有污痕,清洁更加彻底,通过横轴16、从动轴18、皮带20、传动带21、电机23和扇叶26的配合使用,使得洗碗机进行干燥的时候能够持续不断的进行空气流通循环,从而达到加快干燥以及送风干燥的目的,解决了传统洗碗机单一加热干干燥容易残留污痕的问题。

工作原理:启动电机23、电机23带动转轴24转动,转轴24带动主动轮24转动,主动轮24带动皮带20和传动带21转动,皮带20带动第一传动轮17转动,第一传动轮17带动横轴16转动,传动带21带动第二传动轮19转动,第二传动轮19带动从动轴18转动,横杆16和从动轴18转动带动扇叶26转动,扇叶26将空气吹向底板13,加热丝12通电发热,将烘干箱9内腔的空气加热,空气流动将热空气经过通风管10吹入扩散器11的内腔,扩散器将11将热空气扩散开来吹向餐具,将餐具表面残留的水分除去。

综上所述,该具有烘干和消毒功能的洗碗机,通过烘干箱9、通风管10、扩散器11和加热丝12的配合使用,使得洗碗机清洗过后能够均匀散热对餐具进行干燥,从而达到餐具均匀受热除去水分的目的,解决了传统洗碗机对餐具进行加热干燥不均匀导致干燥不彻底的问题,通过横轴16、从动轴18、皮带20、传动带21、电机23和扇叶26的配合使用,使得洗碗机进行干燥的时候能够持续不断的进行空气流通循环,从而达到加快干燥以及送风干燥的目的,解决了传统洗碗机单一加热干干燥容易残留污痕的问题。

尽管已经示出和描述了本实用新型的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本实用新型的范围由所附权利要求及其等同物限定。
