技术领域

本实用新型涉及儿童玩具技术领域,具体为一种安全性好的儿童玩具车。

背景技术

儿童玩具是专供儿童游戏使用的物品,分为沙滩玩具、形象玩具和技术玩具等,有塑料材质也有金属材质,儿童玩具能发展运动能力,训练知觉,激发想象,唤起好奇心,为儿童身心发展提供物质条件,儿童时期是人生的基础阶段,需要切合实际以孩子的智力发育及体能发展的程度来选购合适的玩具,儿童玩具车作为最为常见的玩具,当儿童对其进行使用的过程中,往往会需要一种安全性好的玩具车,来对儿童进行保护。

现有的儿童玩具车在使用的过程中,容易造成对儿童造成伤害,安全性不好,为此,我们提出了一种安全性好的儿童玩具车,来解决这一问题。

实用新型内容

(一)解决的技术问题

针对现有技术的不足,本实用新型提供了一种安全性好的儿童玩具车,解决了现有的儿童玩具车安全性不好的问题。

(二)技术方案

为实现上述目的,本实用新型提供如下技术方案:一种安全性好的儿童玩具车,包括玩具车本体,所述玩具车本体上表面的右侧开设有座位室,所述座位室内底壁的右侧开设有踩踏室,所述座位室内底壁的左侧固定连接有坐垫,所述玩具车本体右侧面的中部固定镶嵌有固定盒,所述固定盒的内部固定连接有两个相对称的第一滑杆,所述固定盒的内部放置有移动板,所述移动板的右侧面固定镶嵌有两个相对称的第一滑环,且两个第一滑环分别与两个第一滑杆相套接,所述移动板右侧面的中部固定连接有连接杆,所述固定盒右侧面的中部开设有通孔,所述玩具车本体右侧面的中部固定连接有固定块,所述固定块右侧面的中部固定镶嵌有限位管,且限位管与通孔相连通,所述玩具车本体的右侧放置有接触板,所述接触板的左侧面开设有凹槽,所述连接杆远离移动板的一端依次贯穿通孔和限位管并延伸至凹槽的内部,所述凹槽的内侧壁固定连接有连接块,所述连接杆远离移动板的一侧面与连接块的左侧面固定连接,所述凹槽内顶壁的左侧和凹槽内底壁的左侧均固定连接有第二滑环,所述玩具车本体的右侧面固定连接有两个相对称的第二滑杆,两个所述第二滑杆远离玩具车本体的一端分别贯穿两个第二滑环并延伸至凹槽的内部。

优选的,所述移动板左侧面的中部固定连接有弹簧,且弹簧位于两个第一滑杆之间,所述弹簧远离移动板的一侧面与固定盒的内侧壁固定连接。

优选的,每个所述第二滑杆远离玩具车本体的一侧面均固定连接有阻挡板,且阻挡板的竖直长度值大于第二滑环内圈的直径值。

优选的,所述玩具车本体右侧面的上部固定连接有第一限制块,且第一限制块的底面与接触板的上表面之间留有间隙,所述玩具车本体右侧面的下部固定连接有第二限制块,且第二限制块的上表面与接触板的底面之间留有间隙。

优选的,所述玩具车本体的底面固定连接有底板,所述底板底面的四个边角处均开设有轮孔,每个所述轮孔的内部均通过销钉固定铰接有滚轮。

优选的,所述玩具车本体左侧面的中部固定连接有海绵块,所述海绵块远离玩具车本体的一侧面固定连接有背板。

(三)有益效果

本实用新型提供了一种安全性好的儿童玩具车,具备以下有益效果:

(1)该安全性好的儿童玩具车,通过设置有座位室、坐垫和踩踏室,能够更好的让儿童坐到该玩具的内部,通过设置有移动板,配合使用第一滑环和第一滑杆,能够更好的在车体受到碰撞的时候推动移动板进行移动,从而通过弹簧的张力进行减震缓冲处理,避免对儿童的伤害,提高了该装置的安全性。

(2)该安全性好的儿童玩具车,通过设置有连接块,配合使用连接杆、限位管和通孔,能够更好的在车体碰撞的时候通过连接杆推动移动板进行缓冲处理,通过设置有第二滑杆、第二滑环和阻挡板,能够更好的稳固接触板的位置,避免在使用的过程中造成脱落的现象。

附图说明

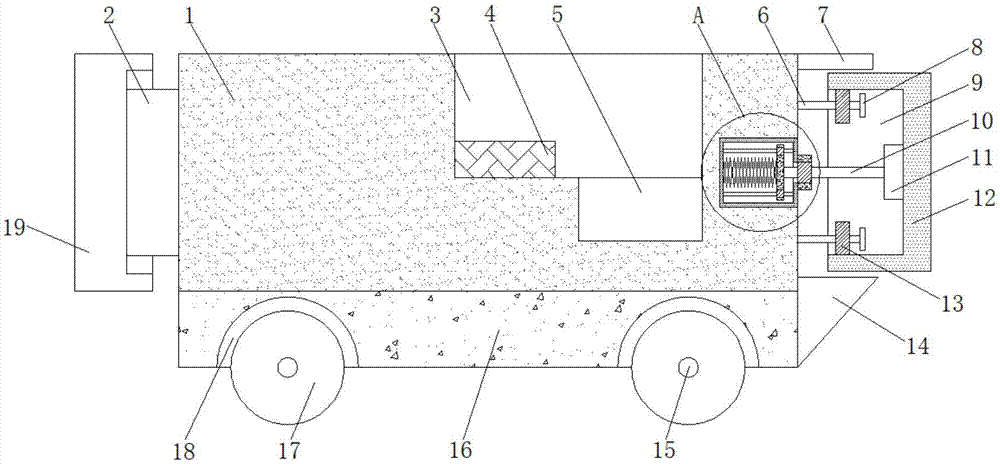

图1为本实用新型玩具车本体正视图的剖视图;

图2为本实用新型图1中A处结构放大示意图。

图中:1玩具车本体、2海绵块、3座位室、4坐垫、5踩踏室、6第二滑杆、7第一限制块、8阻挡板、9凹槽、10连接杆、11连接块、12接触板、13第二滑环、14第二限制块、15销钉、16底板、17滚轮、18轮孔、19背板、20弹簧、21固定盒、22通孔、23限位管、24移动板、25第一滑环、26第一滑杆、27固定块。

具体实施方式

下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。

请参阅图1-2,本实用新型提供一种技术方案:一种安全性好的儿童玩具车,包括玩具车本体1,玩具车本体1的底面固定连接有底板16,底板16底面的四个边角处均开设有轮孔18,每个轮孔18的内部均通过销钉15固定铰接有滚轮17,能够更好的让玩具车进行移动,玩具车本体1左侧面的中部固定连接有海绵块2,海绵块2远离玩具车本体1的一侧面固定连接有背板19,能够更好的对该车体进行减震缓冲,玩具车本体1上表面的右侧开设有座位室3,座位室3内底壁的右侧开设有踩踏室5,座位室3内底壁的左侧固定连接有坐垫4,玩具车本体1右侧面的中部固定镶嵌有固定盒21,固定盒21的内部固定连接有两个相对称的第一滑杆26,固定盒21的内部放置有移动板24,移动板24左侧面的中部固定连接有弹簧20,且弹簧20位于两个第一滑杆26之间,弹簧20远离移动板24的一侧面与固定盒21的内侧壁固定连接,能够更好的在车体进行碰撞的时候起到缓冲减震的作用,避免对儿童造成伤害,移动板24的右侧面固定镶嵌有两个相对称的第一滑环25,且两个第一滑环25分别与两个第一滑杆26相套接,移动板24右侧面的中部固定连接有连接杆10,固定盒21右侧面的中部开设有通孔22,玩具车本体1右侧面的中部固定连接有固定块27,固定块27右侧面的中部固定镶嵌有限位管23,且限位管23与通孔22相连通,玩具车本体1的右侧放置有接触板12,玩具车本体1右侧面的上部固定连接有第一限制块7,且第一限制块7的底面与接触板12的上表面之间留有间隙,玩具车本体1右侧面的下部固定连接有第二限制块14,且第二限制块14的上表面与接触板12的底面之间留有间隙,能够更好对接触板12的位置进行限制,和避免儿童手伸入到凹槽9的内部,接触板12的左侧面开设有凹槽9,连接杆10远离移动板24的一端依次贯穿通孔22和限位管23并延伸至凹槽9的内部,凹槽9的内侧壁固定连接有连接块11,连接杆10远离移动板24的一侧面与连接块11的左侧面固定连接,凹槽9内顶壁的左侧和凹槽9内底壁的左侧均固定连接有第二滑环13,每个第二滑杆6远离玩具车本体1的一侧面均固定连接有阻挡板8,且阻挡板8的竖直长度值大于第二滑环13内圈的直径值,能够更好的限制第二滑杆6的位置,避免在使用过程中造成接触板12的脱落,玩具车本体1的右侧面固定连接有两个相对称的第二滑杆6,两个第二滑杆6远离玩具车本体1的一端分别贯穿两个第二滑环13并延伸至凹槽9的内部。

工作原理:当该玩具车体碰撞的时候,压动接触板12进行移动,通过连接杆10带动移动板24进行移动,通过移动板24压动弹簧20进行收缩,从而通过弹簧20的张力对碰撞进行缓冲减震,避免对儿童造成伤害。

综上所述,该安全性好的儿童玩具车,通过设置有座位室3、坐垫4和踩踏室5,能够更好的让儿童坐到该玩具的内部,通过设置有移动板24,配合使用第一滑环25和第一滑杆26,能够更好的在车体受到碰撞的时候推动移动板24进行移动,从而通过弹簧20的张力进行减震缓冲处理,避免对儿童的伤害,提高了该装置的安全性,通过设置有连接块11,配合使用连接杆10、限位管23和通孔22,能够更好的在车体碰撞的时候通过连接杆10推动移动板24进行缓冲处理,通过设置有第二滑杆6、第二滑环13和阻挡板8,能够更好的稳固接触板12的位置,避免在使用的过程中造成脱落的现象。

需要说明的是,在本文中,诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来,而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。

尽管已经示出和描述了本实用新型的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本实用新型的范围由所附权利要求及其等同物限定。
