技术领域
本实用新型涉及衣服加工技术领域,具体为一种衣服加工用烘干机。
背景技术
服装,指的是衣服鞋包玩具饰品等的总称,多指衣服。服装在人类社会发展的早期就已出现,古代人把身边能找到的各种材料做成粗陋的“衣服”用以护身。人类最初的衣服是用兽皮制成的,包裹身体的最早“织物”用麻类纤维和草制等成。现有技术中,在服装加工技术领域中,蒸汽作为常用的介质,其应用较广,因此就必须通过烘干装置对衣服进行烘干,而现有的烘干装置,衣服是用衣架挂在烘干室内进行烘干,烘干后再取出,这样的烘干方式效率低,不适合生产线的烘干,且装置内的热气不具有流动性、烘干效率低,影响了企业的生产速度,增大了时间成本。
实用新型内容
(一)解决的技术问题
针对现有技术的不足,本实用新型提供了一种衣服加工用烘干机,解决了传统的烘干机烘干效率低和热气不流动的问题。
(二)技术方案
为实现上述目的,本实用新型提供如下技术方案:一种衣服加工用烘干机,包括传送带和烘干室,所述传送带的外表面的两侧开设有卡槽,所述卡槽内设置有卡块,所述卡块远离卡槽的一侧焊接有滚轮,所述滚轮的一侧固定连接有减速器,所述减速器远离滚轮的一侧固定连接有电机,所述滚轮远离减速器的一侧固定连接有支撑架,所述传送带的外表面的中央固定连接有安装块,所述安装块的底部设置有转轴,所述转轴的底部焊接有挂环,所述挂环的内壁焊接有弹簧,所述弹簧远离挂环的内壁的一端固定连接有弹力布,所述烘干室的顶部固定连接有热风机,所述热风机的底部固定连接有分流管,所述分流管的一侧设置有吹风罩,所述烘干室的内壁上固定连接有固定环,所述烘干室的两侧均开设有通口,所述烘干室的一侧内壁上固定连接有温度传感器。
优选的,所述烘干室的室壁的外层设置有隔热层,烘干室的一侧外壁上设置有控制面板,烘干室的一侧的控制面板上设置有控制开关和显示屏,烘干室的一侧的控制面板与温度传感器、电机和减速器电连接。
优选的,所述传送带为铁质带,传送带从通口穿过烘干室,传送带的宽度为通口的宽度的三分之二。
优选的,所述分流管穿过固定环,吹风罩分别位于烘干室的顶部和两侧内壁。
优选的,所述弹力布的形状为环形,弹簧绑在弹力布的一侧。
优选的,所述传送带的两侧均设置有传动轮。
工作原理:打开电机和减速器,电机带动滚轮转动,滚轮转动时,卡块卡进相应的卡槽内,带动传送带传动,打开热风机,风从吹风罩向烘干室内吹动,将衣服挂在衣架上,再将衣架挂在挂环上,弹力布卡紧衣架,衣服被传送进烘干室内,烘干时,吹风罩的气流吹动衣服旋转烘干。
(三)有益效果
本实用新型提供了一种衣服加工用烘干机。具备以下有益效果:
(1)、本实用新型通过传送带、烘干室、卡槽、卡块、滚轮、减速器、电机、支撑架、热风机、转轴、挂环、弹簧、弹力布、分流管、吹风罩、固定环、温度传感器和安装块,改变传统的烘干机的烘干方式效率低,不适合生产线的烘干的问题,只需要将衣服挂在挂环上,打开热风机、电机和减速器,即可提高烘干效率。
(2)、本实用新型通过安装块、转轴、挂环、弹簧和弹力布,使得衣服在挂在挂环上时稳固,防止在传送过程中被风吹落;通过热风机、分流管、吹风罩和固定环,使得传统的烘干装置内的热气不具有流动性的问题,只需要将分流管布置在烘干室的内壁上即可分散气流,提高烘干效率。
附图说明

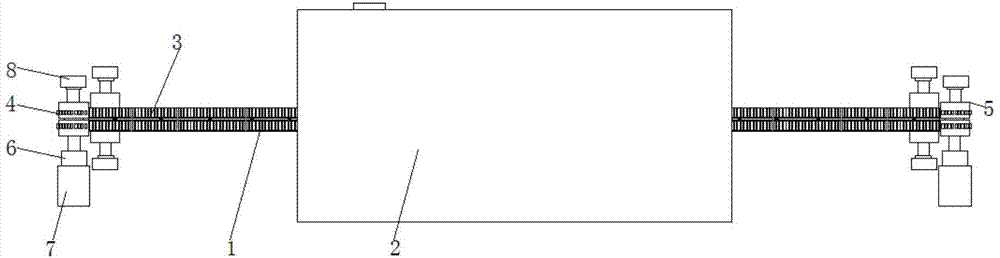

图1为本实用新型俯视图;
图2为本实用新型侧视图的剖面图;
图3为图2中A处的放大图。
图中:1传送带、2烘干室、3卡槽、4卡块、5滚轮、6减速器、7电机、8支撑架、9转轴、10挂环、11弹簧、12弹力布、13热风机、14分流管、15吹风罩、16固定环、18温度传感器、19安装块。
具体实施方式
下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
如图1-3所示,本实用新型提供一种技术方案:一种衣服加工用烘干机,包括传送带1和烘干室2,传送带1的外表面的两侧开设有卡槽3,卡槽3内设置有卡块4,卡块4远离卡槽3的一侧焊接有滚轮5,滚轮5的一侧固定连接有减速器6,减速器6远离滚轮5的一侧固定连接有电机7,滚轮5远离减速器6的一侧固定连接有支撑架8,传送带1的外表面的中央固定连接有安装块19,安装块19的底部设置有转轴9,转轴9的底部焊接有挂环10,挂环10的内壁焊接有弹簧11,弹簧11远离挂环10的内壁的一端固定连接有弹力布12,烘干室2的顶部固定连接有热风机13,热风机13的底部固定连接有分流管14,分流管14的一侧设置有吹风罩15,烘干室2的内壁上固定连接有固定环16,烘干室2的两侧均开设有通口17,烘干室2的一侧内壁上固定连接有温度传感器18,烘干室2的室壁的外层设置有隔热层,烘干室2的一侧外壁上设置有控制面板,烘干室2的一侧的控制面板上设置有控制开关和显示屏,烘干室2的一侧的控制面板与温度传感器18、电机7和减速器6电连接,传送带1为铁质带,传送带1从通口17穿过烘干室2,传送带1的宽度为通口17的宽度的三分之二,分流管14穿过固定环16,吹风罩15分别位于烘干室2的顶部和两侧内壁,弹力布12的形状为环形,弹簧11绑在弹力布12的一侧,传送带1的两侧均设置有传动轮。
该文中出现的电器元件均与外界的主控器及220V市电电连接,并且主控器可为计算机等起到控制的常规已知设备。
工作原理:打开电机7和减速器6,电机7带动滚轮5转动,滚轮5转动时,卡块4卡进相应的卡槽3内,带动传送带1传动,打开热风机13,风从吹风罩15向烘干室2内吹动,将衣服挂在衣架上,再将衣架挂在挂环10上,弹力布12卡紧衣架,衣服被传送进烘干室2内,烘干时,吹风罩15的气流吹动衣服旋转烘干。
综上可得,本实用新型通过传送带1、烘干室2、卡槽3、卡块4、滚轮5、减速器6、电机7、支撑架8、热风机13、转轴9、挂环10、弹簧11、弹力布12、分流管14、吹风罩15、固定环16、温度传感器18和安装块19,改变传统的烘干机的烘干方式效率低,不适合生产线的烘干的问题,只需要将衣服挂在挂环10上,打开热风机13、电机7和减速器6,即可提高烘干效率;通过安装块19、转轴9、挂环10、弹簧11和弹力布12,使得衣服在挂在挂环10上时稳固,防止在传送过程中被风吹落;通过热风机13、分流管14、吹风罩15和固定环16,使得传统的烘干装置内的热气不具有流动性的问题,只需要将分流管14布置在烘干室2的内壁上即可分散气流,提高烘干效率。
