技术领域

本实用新型涉及热水器技术领域,具体为一种便于安装的厨房热水器。

背景技术

热水器就是指通过各种物理原理,在一定时间内使冷水温度升高变成热水的一种装置,按照原理不同可分为电热水器、燃气热水器、太阳能热水器、磁能热水器、空气能热水器,暖气热水器等;家用热水器通常安装在厨房阳台,出风口通过风管与厨房链接。

然而现有的热水器外壳在安装的过程中非常麻烦,这样严重影响了工作人员的安装和使用,降低了人们的工作效率。

实用新型内容

(一)解决的技术问题

针对现有技术的不足,本实用新型提供了一种便于安装的厨房热水器,解决了上述背景技术中提出的问题。

(二)技术方案

为实现以上目的,本实用新型通过以下技术方案予以实现:一种便于安装的厨房热水器,包括第一外壳,所述第一外壳的内部固定安装有热水器本体,所述第一外壳的前侧设置有第二外壳,所述第一外壳外表面的两侧均焊接有连接块,所述连接块的一侧开设有通槽,所述第二外壳外表面的两侧均焊接有锁紧块,所述锁紧块的一侧延伸至通槽的内部,且锁紧块位于通槽内部的一侧开设有卡槽,所述连接块的一侧焊接有螺纹管,所述螺纹管的内侧螺纹连接有螺纹杆,所述螺纹杆的一侧焊接有限位杆,所述限位杆的一端贯穿连接块且延伸至卡槽的内部,所述螺纹杆的另一侧焊接有圆形板,所述螺纹管内腔的顶部固定安装有锁紧弹簧,所述圆形板的一侧焊接有连接杆。

优选的,所述第一外壳外表面的另两侧均开设有凹槽,所述第二外壳外表面的另两侧均焊接有连接板。

优选的,所述连接板的一侧延伸至凹槽的内部。

优选的,所述锁紧弹簧的一端与圆形板的外表面相接触,所述连接杆的一端依次贯穿锁紧弹簧和螺纹管且延伸至螺纹管的外表面。

优选的,所述连接杆的一端焊接有转扭,且转扭的数量为两个。

优选的,所述转扭的外表面固定安装有连接套,且连接套为弹性材料制成。

(三)有益效果

本实用新型提供了一种便于安装的厨房热水器。具备以下有益效果:

1、该便于安装的厨房热水器,通过设置连接块与锁紧块,使其配合螺纹管和螺纹杆与限位杆和连接杆,从而便于了第一外壳和第二外壳的安装固定,使其安装起来更加简便和节省人力的使用,提高了热水器本体的安装效率,同时也便于了后期将第二外壳从第一外壳上拆卸下来对热水器本体进行维护。

2、该便于安装的厨房热水器,通过设置锁紧弹簧从而在其弹性作用下,使得螺纹杆与螺纹管连接固定的更紧固,进而减少了螺纹杆产生松动的情况发生,使得第一外壳和第二外壳的安装强度得到了保证。

附图说明

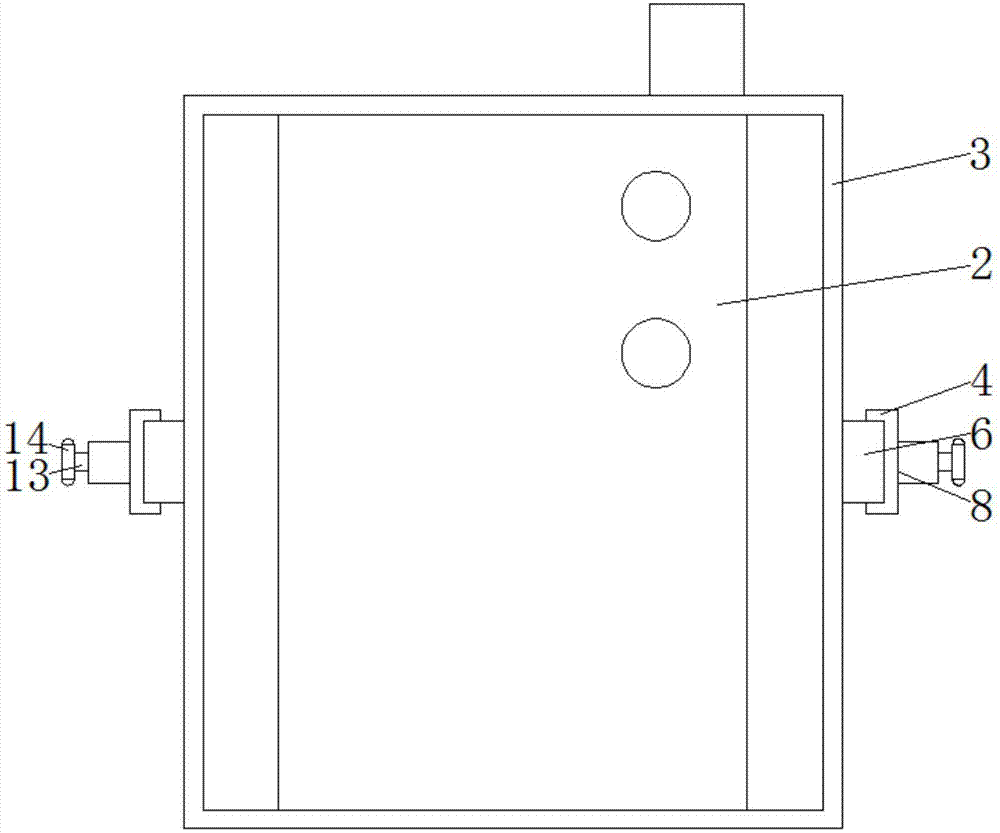

图1为本实用新型主视图;

图2为本实用新型凹槽主视图;

图3为本实用新型锁紧块俯视图。

图中:1第一外壳、101凹槽、2热水器本体、3第二外壳、301连接板、4连接块、5通槽、6锁紧块、7卡槽、8螺纹管、9螺纹杆、10限位杆、11圆形板、12锁紧弹簧、13连接杆、14转扭、15连接套。

具体实施方式

下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。

本实用新型实施例提供一种便于安装的厨房热水器,如图1-3所示,包括第一外壳1,第一外壳1的内部固定安装有热水器本体2,第一外壳1的前侧设置有第二外壳3,第一外壳1外表面的两侧均焊接有连接块4,第一外壳1外表面的另两侧均开设有凹槽101,连接块4的一侧开设有通槽5,第二外壳3外表面的两侧均焊接有锁紧块6,通过设置连接块4与锁紧块6,使其配合螺纹管8和螺纹杆9与限位杆10和连接杆13,从而便于了第一外壳1和第二外壳3的安装固定,第二外壳3外表面的另两侧均焊接有连接板301,连接板301的一侧延伸至凹槽101的内部,锁紧块6的一侧延伸至通槽5的内部,且锁紧块6位于通槽5内部的一侧开设有卡槽7,连接块4的一侧焊接有螺纹管8,螺纹管8的内侧螺纹连接有螺纹杆9,螺纹杆9的一侧焊接有限位杆10,限位杆10的一端贯穿连接块4且延伸至卡槽7的内部,螺纹杆9的另一侧焊接有圆形板11,螺纹管8内腔的顶部固定安装有锁紧弹簧12,通过设置锁紧弹簧12从而在其弹性作用下,使得螺纹杆9与螺纹管8连接固定的更紧固,进而减少了螺纹杆9产生松动的情况发生,使得第一外壳1和第二外壳3的安装强度得到了保证,锁紧弹簧12的一端与圆形板11的外表面相接触,圆形板11的一侧焊接有连接杆13,连接杆13的一端依次贯穿锁紧弹簧12和螺纹管8且延伸至螺纹管8的外表面,连接杆13的一端焊接有转扭14,通过将连接板301插入凹槽101的内部,此时锁紧块6也插进通槽5的内部,然后再转动转扭14使其通过连接杆13带动螺纹杆9转动的向下进行移动,使得螺纹杆9带动限位杆10转动的向下进行移动,同时此时处于压缩状态下的锁紧弹簧12进行复位伸长,伸长后的锁紧弹簧12仍处于压缩状态,进而使得移动的限位杆10可以插进卡槽7的内部,然后再用相同的方式将另一侧的限位杆10延伸至另一侧的卡槽7内,进而将第二外壳3安装固定在第一外壳1上,使其安装起来更加简便和节省人力的使用,提高了热水器本体2的安装效率,同时也便于了后期将第二外壳3从第一外壳1上拆卸下来对热水器本体2进行维护,且转扭14的数量为两个,转扭14的外表面固定安装有连接套15,且连接套15为弹性材料制成。

该文中出现的电器元件均与外界的主控器及220V市电电连接,并且主控器可为计算机等起到控制的常规已知设备。

工作原理:使用时,通过将连接板301插入凹槽101的内部,此时锁紧块6也插进通槽5的内部,然后再转动转扭14使其通过连接杆13带动螺纹杆9转动的向下进行移动,使得螺纹杆9带动限位杆10转动的向下进行移动,同时此时处于压缩状态下的锁紧弹簧12进行复位伸长,进而使得移动的限位杆10可以插进卡槽7的内部,然后再用相同的方式将另一侧的限位杆10延伸至另一侧的卡槽7内,进而将第二外壳3安装固定在第一外壳1上。

综上所述,该便于安装的厨房热水器,通过设置连接块4与锁紧块6,使其配合螺纹管8和螺纹杆9与限位杆10和连接杆13,从而便于了第一外壳1和第二外壳3的安装固定,使其安装起来更加简便和节省人力的使用,提高了热水器本体2的安装效率,同时也便于了后期将第二外壳3从第一外壳1上拆卸下来对热水器本体2进行维护。

并且,该便于安装的厨房热水器,通过设置锁紧弹簧12从而在其弹性作用下,使得螺纹杆9与螺纹管8连接固定的更紧固,进而减少了螺纹杆9产生松动的情况发生,使得第一外壳1和第二外壳3的安装强度得到了保证。

需要说明的是,在本文中,诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来,而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且,术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含,从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素,而且还包括没有明确列出的其他要素,或者是还包括为这种过程、方法、物品或者设备所固有的要素。

尽管已经示出和描述了本实用新型的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本实用新型的范围由所附权利要求及其等同物限定。
