技术领域
本实用新型涉及电子锁技术领域，具体为一种带有声控功能的便于维修的电子锁。
背景技术
电子密码锁是一种通过密码输入来控制电路或是芯片工作(访问控制系统)，从而控制机械开关的闭合，完成开锁和闭锁任务的电子产品，它的种类很多，有简易的电路产品，也有基于芯片的性价比较高的产品，现在应用较广的电子密码锁是以芯片为核心，通过编程来实现的，电子锁在安全技术防范领域，具有防盗报警功能的电子密码锁代替传统的机械式密码锁，克服了机械式密码锁密码量少和安全性能差的缺点，使密码锁无论在技术上还是在性能上都大大提高一步，而在电子锁的维修过程中，其维修复杂，带来工作的不便。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种带有声控功能的便于维修的电子锁，解决了在电子锁的维修过程中，其维修复杂，带来工作不便的问题。
(二)技术方案
为实现以上目的，本实用新型通过以下技术方案予以实现：一种带有声控功能的便于维修的电子锁，包括壳体和中央处理器，所述壳体的外表面开设有开槽，所述开槽的一侧固定连接有滑板，所述滑板的内侧滑动连接有盖板，所述盖板的顶部固定连接有连接座，所述连接座的顶部固定连接有电动推杆，所述壳体的内部开设有闭合槽，所述闭合槽的内侧设置有安装板，所述安装板的内部滑动连接有安装杆。
所述中央处理器的输入端分别电连接有电源模块和识别模块的输出端，所述识别模块的输入端电连接有存储模块的输出端，所述存储模块的输入端电连接有拾音器的输出端，所述中央处理器的输出端电连接有主控制模块。
优选的，所述开槽的底端设置有挡板，所述挡板位于盖板的外侧。
优选的，所述电动推杆的外侧套设有防护套，所述防护套的外侧设置有松紧螺栓。
优选的，所述安装板与安装杆的数量均为两个，所述安装杆的一侧设置有插杆。
优选的，所述主控制模块包括第一控制模块和第二控制模块。
优选的，所述闭合槽的一侧铰接有开关门，所述开关门的外表面设置有开关锁。
(三)有益效果
本实用新型提供了一种带有声控功能的便于维修的电子锁。具备以下有益效果：
1、该带有声控功能的便于维修的电子锁，通过设置有拾音器、存储模块、识别模块、中央处理器和主控制模块，拾音器采集音频信息进行存储，中央处理器进行识别处理后打开电子锁，供人员通过，当识别到维修指令时，控制电动推杆拉升盖板露出开关门，通过设置有安装杆、安装板和插杆，抽出插杆滑下安装杆进行锁体的拆除，方便快捷。
2、该带有声控功能的便于维修的电子锁，通过设置有挡板和防护套，挡板挡死盖板关闭后的下方缝隙，防止人员撬动锁体，防护套限制电动推杆的收缩，防止盖板脱离滑板，经松紧螺栓拆除防护套与盖板，盖板保护开关锁，防止人员恶意进行阻塞破坏。
附图说明

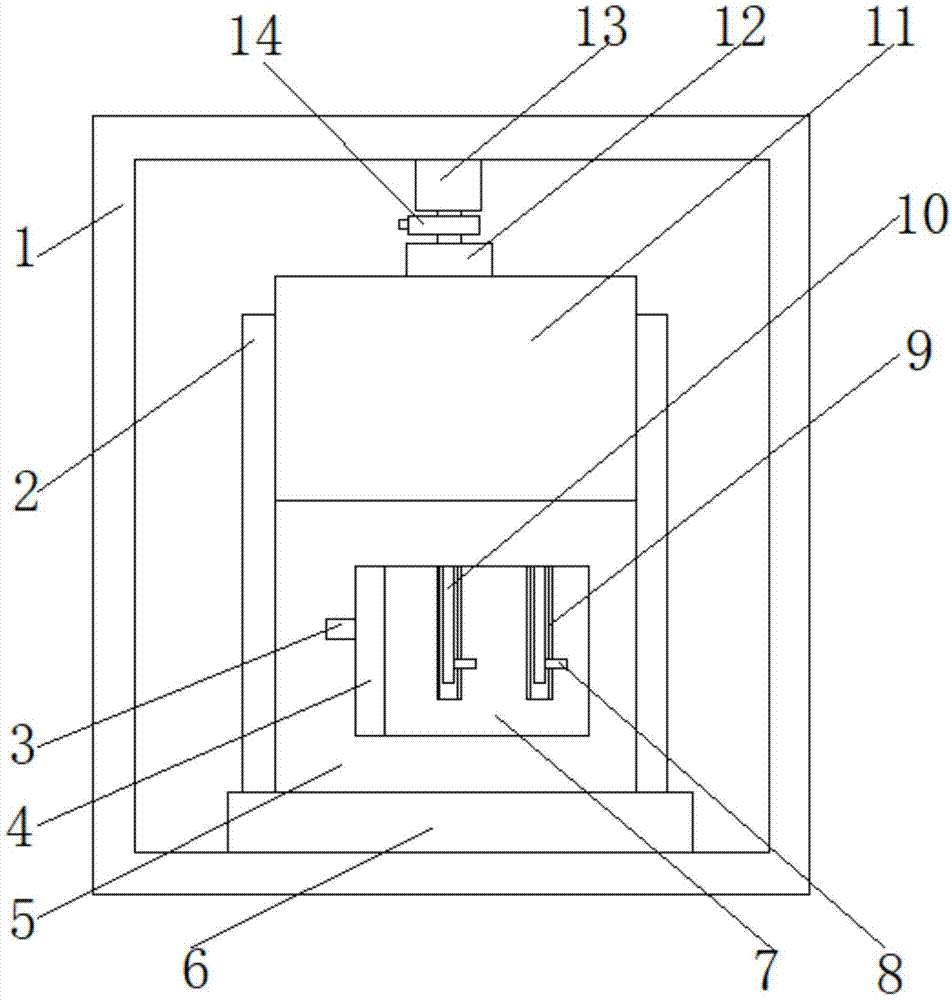

图1为本实用新型结构示意图；
图2为本实用新型控制系统图。
图中：1壳体、2滑板、3开关锁、4开关门、5开槽、6挡板、7闭合槽、8插杆、9安装板、10安装杆、11盖板、12连接座、13电动推杆、14防护套、15拾音器、16存储模块、17识别模块、18中央处理器、19电源模块、20主控制模块、21第一控制模块、22第二控制模块。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
本实用新型实施例提供一种带有声控功能的便于维修的电子锁，如图1-2所示，包括壳体1和中央处理器18，壳体1的外表面开设有开槽5，开槽5的一侧固定连接有滑板2，滑板2的内侧滑动连接有盖板11，开槽5的底端设置有挡板6，挡板6位于盖板11的外侧，盖板11的顶部固定连接有连接座12，连接座12的顶部固定连接有电动推杆13，通过设置有电动推杆13、连接座12、盖板11、滑板2和开槽5，开设开槽5便于人员对锁体内部进行维修及进行拆除，利用电动推杆13的运作经连接座12带动盖板11沿着滑板2上方滑动，从而闭合开槽5进行保护，电动推杆13的外侧套设有防护套14，防护套14的外侧设置有松紧螺栓，通过设置有挡板6、防护套14和松紧螺栓，挡板6挡死盖板11关闭后的下方缝隙，防止人员撬动锁体，防护套14限制电动推杆13的收缩，防止盖板11脱离滑板2，经松紧螺栓拆除防护套14与盖板11，盖板11保护开关锁3，防止人员恶意进行阻塞破坏，壳体1的内部开设有闭合槽7，闭合槽7的一侧铰接有开关门4，开关门4的外表面设置有开关锁3，闭合槽7的内侧设置有安装板9，安装板9的内部滑动连接有安装杆10，安装板9与安装杆10的数量均为两个，安装杆10的一侧设置有插杆8，通过设置有开关锁3、开关门4、安装杆10、安装板9和插杆8，抽出插杆8滑下安装杆10进行锁体的拆除，开关门4防止人员对安装杆10进行破坏或拆下锁体。
中央处理器18的输入端分别电连接有电源模块19和识别模块17的输出端，识别模块17的输入端电连接有存储模块16的输出端，存储模块16的输入端电连接有拾音器15的输出端，中央处理器18的输出端电连接有主控制模块20，主控制模块20包括第一控制模块21和第二控制模块22。
电源模块19为220V交流电源，提供装置的运作电源，拾音器15采集音频信息经存储模块16进行存储和中转，中央处理器18进行识别处理后经第一控制模块21打开电子锁，便于人员通过门体，当识别到维修指令时，第二控制模块22控制电动推杆13拉升盖板11露出开关门4。
该文中出现的电器元件均与外界的主控器及220V市电电连接，并且主控器可为计算机等起到控制的常规已知设备。
工作原理：使用时，开设开槽5便于人员对锁体内部进行维修及进行拆除，利用电动推杆13的运作经连接座12带动盖板11沿着滑板2上方滑动，从而闭合开槽5进行保护，挡板6挡死盖板11关闭后的下方缝隙，防止人员撬动锁体，防护套14限制电动推杆13的收缩，防止盖板11脱离滑板2，经松紧螺栓拆除防护套14与盖板11，盖板11保护开关锁3，抽出插杆8滑下安装杆10进行锁体的拆除，开关门4防止人员对安装杆10进行破坏或拆下锁体。
综上所述，该带有声控功能的便于维修的电子锁，通过设置有电动推杆13、连接座12、盖板11、滑板2和开槽5，开设开槽5便于人员对锁体内部进行维修及进行拆除，利用电动推杆13的运作经连接座12带动盖板11沿着滑板2上方滑动，从而闭合开槽5进行保护，通过设置有挡板6、防护套14和松紧螺栓，挡板6挡死盖板11关闭后的下方缝隙，防止人员撬动锁体，防护套14限制电动推杆13的收缩，防止盖板11脱离滑板2，经松紧螺栓拆除防护套14与盖板11，盖板11保护开关锁3，防止人员恶意进行阻塞破坏，通过设置有开关锁3、开关门4、安装杆10、安装板9和插杆8，抽出插杆8滑下安装杆10进行锁体的拆除，开关门4防止人员对安装杆10进行破坏或拆下锁体。
