技术领域
本实用新型涉及花洒技术领域，具体为一种具有节水功能的花洒。
背景技术
花洒又称莲蓬头，原是一种浇花、盆栽及其他植物的装置，后来有人将之改装成为淋浴装置，使之成为浴室常见的用品。
市场上的花洒在使用的时候，通常使用阀门进行控制水量的大小，而此类调节在洗头的不方便使用。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种具有节水功能的花洒，解决了市场上的花洒在使用的时候，通常使用阀门进行控制水量的大小，而此类调节在洗头的不方便使用的问题。
(二)技术方案
为实现上述目的，本实用新型提供如下技术方案：一种具有节水功能的花洒，包括花洒连接件，所述花洒连接件的外壁上中间部位固定连接有固定卡套，所述固定卡套的外壁正面上固定连接有放置块，所述放置块的正面上固定连接有卡管板，所述卡管板的正面上开设有管孔，所述管孔的内腔活动连接有出水保护管，所述出水保护管的外壁上开设有圆孔，所述圆孔位于卡管板的上侧，所述圆孔的内腔活动连接有转杆，所述转杆的顶部固定连接有密封球，所述密封球的中间部位开设有通水孔，所述出水保护管的内腔固定连接有出水管，所述花洒连接件的顶部固定连接有花洒本体，所述花洒本体的内部中间部位活动连接有上转盘，所述花洒本体的底部固定连接有固定盘，所述固定盘的正面上开设有第一通水孔，所述上转盘的底部固定连接有通水盘，所述通水盘的正面开设有第二通水孔，所述上转盘外壁上固定连接有弧形固定块，所述弧形固定块的外壁上固定连接有推动把，所述花洒本体的外壁上开设有弧形槽。
优选的，所述第一通水孔与第二通水孔所对应的孔径不同，所述第一通水孔与第二通水孔均为椭圆状。
优选的，所述弧形槽与推动把的大小相适配，所述推动把的弧度与弧形固定块的弧度相等。
优选的，所述出水保护管与卡管板正面上开设的管孔的口径相适配，所述管孔的左侧内腔大右侧内腔小。
优选的，所述密封球与出水管的内腔口径大小相等，所述密封球为中空开孔状。
优选的，所述花洒本体的顶部开设有螺纹密封槽，所述花洒连接件的顶部为螺纹密封管状，所述花洒本体的顶部与螺纹密封槽大小均相同。
工作原理：本方案通过在花洒本体的内部设置有上转盘，其次通过在上转盘的正面上固定连接的弧形固定块配合上上转盘而进行转动，其中上转盘的底部连接的通水盘，位于通水盘的正面上所开设的第二通水孔配合上固定盘上开设的第一通水孔，(两个通水孔的口径不同，通过左右位移推动把而达到对上转盘的调节)，而使得两个不同口径的通水孔相互交错，达到对水流量的控制。
(三)有益效果
本实用新型提供了一种具有节水功能的花洒。具备以下有益效果：
(1)、本方案采用花洒本体和上转盘的配合，本方案通过在花洒本体的内部设置有上转盘，其次通过在上转盘的正面上固定连接的弧形固定块配合上上转盘而进行转动，其中上转盘的底部连接的通水盘，位于通水盘的正面上所开设的第二通水孔配合上固定盘上开设的第一通水孔，(两个通水孔的口径不同，通过左右位移推动把而达到对上转盘的调节)，而使得两个不同口径的通水孔相互交错，达到对水流量的控制，解决了目前市场上的花洒在使用的时候，通常使用阀门进行控制水量的大小，而此类调节在洗头的不方便使用。
(2)、本方案采用转杆和出水保护管的配合，本方案通过在出水保护管的正面上插接有转杆，位于转杆的顶部固定连接的密封球，通过在密封球的中间部位开设的通水孔可以转杆转动，可以对水量的控制。
附图说明

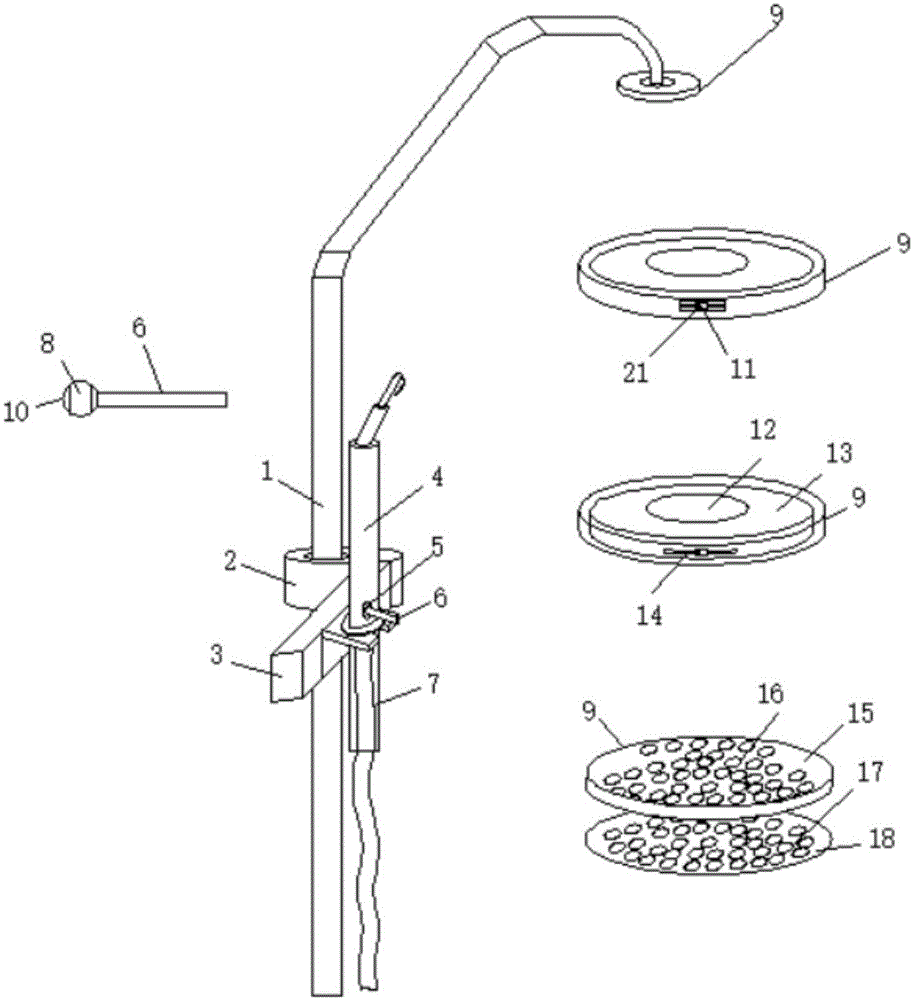

图1为本实用新型花洒连接件爆炸图；
图2为本实用新型花洒连接件结构示意图。
图中：1花洒连接件、2固定卡套、3放置块、4出水保护管、5圆孔、6转杆、7出水管、8通水孔、9花洒本体、10密封球、11弧形槽、12螺纹密封槽、13上转盘、14弧形固定块、15通水盘、16第二通水孔、17第一通水孔、18固定盘、19管孔、20卡管板、21推动把。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
如图1-2所示，本实用新型提供一种技术方案：一种具有节水功能的花洒，包括花洒连接件1，花洒连接件1的外壁上中间部位固定连接有固定卡套2，固定卡套2的外壁正面上固定连接有放置块3，放置块3的正面上固定连接有卡管板20，卡管板20的正面上开设有管孔19，管孔19的内腔活动连接有出水保护管4，出水保护管4的外壁上开设有圆孔5，圆孔5位于卡管板20的上侧，圆孔5的内腔活动连接有转杆6，转杆6的顶部固定连接有密封球10，密封球10的中间部位开设有通水孔8，出水保护管4的内腔固定连接有出水管7，花洒连接件1的顶部固定连接有花洒本体9，花洒本体9的内部中间部位活动连接有上转盘13，花洒本体9的底部固定连接有固定盘18，固定盘18的正面上开设有第一通水孔17，上转盘13的底部固定连接有通水盘(15，通水盘15的正面开设有第二通水孔16，上转盘13外壁上固定连接有弧形固定块14，弧形固定块14的外壁上固定连接有推动把21，花洒本体9的外壁上开设有弧形槽11，第一通水孔17与第二通水孔16所对应的孔径不同，第一通水孔17与第二通水孔16均为椭圆状，弧形槽11与推动把21的大小相适配，推动把21的弧度与弧形固定块14的弧度相等，出水保护管4与卡管板20正面上开设的管孔19的口径相适配，管孔19的左侧内腔大右侧内腔小，密封球10与出水管7的内腔口径大小相等，密封球10为中空开孔状。
该文中出现的电器元件均与外界的主控器及220V市电电连接，并且主控器可为计算机等起到控制的常规已知设备。
工作原理：本方案通过在花洒本体9的内部设置有上转盘13，其次通过在上转盘13的正面上固定连接的弧形固定块14配合上上转盘13而进行转动，其中上转盘13的底部连接的通水盘15，位于通水盘15的正面上所开设的第二通水孔16配合上固定盘18上开设的第一通水孔17，(两个通水孔的口径不同，通过左右位移推动把21而达到对上转盘13的调节)，而使得两个不同口径的通水孔相互交错，达到对水流量的控制。
综上可得，本方案采用花洒本体9和上转盘13的配合，本方案通过在花洒本体9的内部设置有上转盘13，其次通过在上转盘13的正面上固定连接的弧形固定块14配合上上转盘13而进行转动，其中上转盘13的底部连接的通水盘15，位于通水盘15的正面上所开设的第二通水孔16配合上固定盘18上开设的第一通水孔17，(两个通水孔的口径不同，通过左右位移推动把21而达到对上转盘13的调节)，而使得两个不同口径的通水孔相互交错，达到对水流量的控制，解决了目前市场上的花洒在使用的时候，通常使用阀门进行控制水量的大小，而此类调节在洗头的不方便使用，本方案采用转杆6和出水保护管4的配合，本方案通过在出水保护管4的正面上插接有转杆6，位于转杆6的顶部固定连接的密封球10，通过在密封球10的中间部位开设的通水孔8可以转杆6转动，可以对水量的控制。
需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个引用结构”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
