一种用于便于加料的农药生产设备

技术领域

本实用新型涉及农药生产设备技术领域，具体为一种用于便于加料的农药生产设备。

背景技术

农药，是指农业上用于防治病虫害及调节植物生长的化学药剂，广泛用于农林牧业生产、环境和家庭卫生除害防疫、工业品防霉与防蛀等，农药品种很多，按用途主要可分为杀虫剂、杀螨剂、杀鼠剂、杀线虫剂、杀软体动物剂、杀菌剂、除草剂、植物生长调节剂等；按原料来源可分为矿物源农药(无机农药)、生物源农药(天然有机物、微生物、抗生素等)及化学合成农药；按化学结构分，主要有有机氯、有机磷、有机氮、有机硫、氨基甲酸酯、拟除虫菊酯、酰胺类化合物、脲类化合物、醚类化合物、酚类化合物、苯氧羧酸类、脒类、三唑类、杂环类、苯甲酸类、有机金属化合物类等，它们都是有机合成农药；根据加工剂型可分为粉剂、可湿性粉剂、乳剂、乳油、乳膏、糊剂、胶体剂、熏蒸剂、熏烟剂、烟雾剂、颗粒剂、微粒剂及油剂等，农药生产加工过程中，需要将多种生产原料加入到反应釜中进行混合搅拌，在反应过程中，需要添加一些其他固体成分，现有的反应釜，添加时，需要打开反应釜，这样会导致空气或其他杂质进入反应釜中，影响产品质量，且添加过程繁琐。

实用新型内容

本实用新型的目的在于提供一种用于便于加料的农药生产设备，解决了背景技术中所提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种用于便于加料的农药生产设备，包括反应仓，所述反应仓的顶端设置有电机仓，所述电机仓顶端中侧的内壁固定安装有转动电机，所述转动电机的电机轴底侧的外侧设置有进料管，所述进料管的顶端设置在电机仓的底侧内壁，所述进料管的内圈固定安装有若干固定杆且若干固定杆的另一端均与电机轴的外圈固定连接，所述进料管的底端通过联轴器与Y型管连接，所述进料管的上下两端和Y型管的顶端与底端两侧均呈开口状，所述电机仓底端内壁的右侧和右侧内壁的下侧分别固定安装有加料板和推杆电机，所述推杆电机的电机轴轴头固定安装有推板，所述加料板上设置有添加物，所述电机仓正侧的右上角固定安装有控制面板，所述控制面板经外部电源与转动电机和推杆电机电性连接。

作为本实用新型的一种优选实施方式，所述加料板的内侧设置有压力传感器，所述控制面板的内侧设置有微处理器，所述压力传感器的数据输出端与微处理器的数据输入端连接，所述微处理器的信号输出端与控制面板的信号输入端连接，所述控制面板经外部电源与压力传感器电性连接。

作为本实用新型的一种优选实施方式，所述加料板的上侧设置有进料道，所述进料道呈L型且进料道的顶端呈开口状。

作为本实用新型的一种优选实施方式，所述Y型管的外圈水平安装有若干搅拌杆。

作为本实用新型的一种优选实施方式，所述电机仓的左侧和反应仓的底端分别设置有进料口和出料口。

与现有技术相比，本实用新型的有益效果如下：

1.本实用新型一种用于便于加料的农药生产设备，通过在转动电机的电机轴底侧的外侧设置进料管，且进料管的底端通过联轴器与Y型管连接，且进料管的上下两端和Y型管的顶端与底端两侧均呈开口状，便于在农药的生产过程中加料时，通过控制面板启动推杆电机，推动事先准备好的加料板上的添加物，使添加物经进料管的顶端和Y型管流入到反应仓内，有利于避免打开反应仓导致农药与外界接触，同时，转动电机转动电机轴带动Y型管转动，有利于促进添加物与反应物的混合，提高反应效率。

2.本实用新型一种用于便于加料的农药生产设备，通过在加料板的内侧设置压力传感器，便于压力传感器将添加物的重量信息经微处理器转换成数字信号发送给控制面板，供使用者查看，从而控制添加的添加物的量。

3.本实用新型一种用于便于加料的农药生产设备，通过在推板的上侧设置进料道，便于使用者添加添加物，同时，限制了添加物的移动空间，有利于使添加物准确得被推板推送到进料管的顶端。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

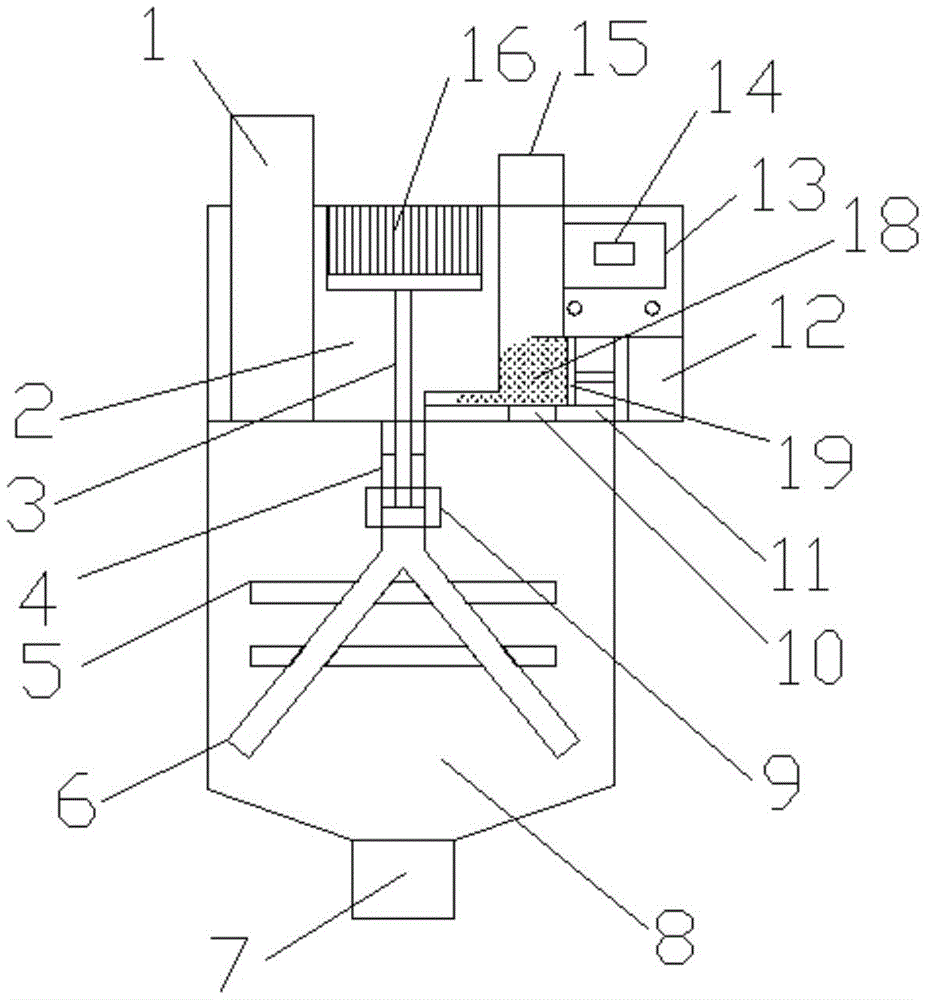

图1为本实用新型一种用于便于加料的农药生产设备的主视图；

图2为本实用新型一种用于便于加料的农药生产设备的进料道与进料管连接俯视图。

图中：1、进料口；2、电机仓；3、电机轴；4、进料管；5、搅拌杆；6、Y型管；7、出料口；8、反应仓；9、联轴器；10、压力传感器；11、加料板；12、推杆电机；13、控制面板；14、微处理器；15、进料道；16、转动电机；17、固定杆；18、添加物；19、推板。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

请参阅图1-2，本实用新型提供一种技术方案：一种用于便于加料的农药生产设备，包括反应仓8，所述反应仓8的顶端设置有电机仓2，所述电机仓2顶端中侧的内壁固定安装有转动电机16，所述转动电机16的电机轴3底侧的外侧设置有进料管4，所述进料管4的顶端设置在电机仓2的底侧内壁，所述进料管4的内圈固定安装有若干固定杆17且若干固定杆17的另一端均与电机轴3的外圈固定连接，所述进料管4的底端通过联轴器9与Y型管6连接，所述进料管4的上下两端和Y型管6的顶端与底端两侧均呈开口状，所述电机仓2底端内壁的右侧和右侧内壁的下侧分别固定安装有加料板11和推杆电机12，所述推杆电机12的电机轴3轴头固定安装有推板19，所述加料板11上设置有添加物18，所述电机仓2正侧的右上角固定安装有控制面板13，所述控制面板13经外部电源与转动电机16和推杆电机12电性连接，本实施例中(如图1和图2所示)，通过在转动电机16的电机轴3底侧的外侧设置进料管4，且进料管4的底端通过联轴器9与Y型管6连接，且进料管4的上下两端和Y型管6的顶端与底端两侧均呈开口状，便于在农药的生产过程中加料时，通过控制面板13启动推杆电机12，推动事先准备好的加料板11上的添加物18，使添加物18经进料管4的顶端和Y型管6流入到反应仓8内，有利于避免打开反应仓8导致农药与外界接触，同时，转动电机16转动电机轴3带动Y型管6转动，有利于促进添加物18与反应物的混合，提高反应效率。

本实施例中(请参阅图1)，所述加料板11的内侧设置有压力传感器10，所述控制面板13的内侧设置有微处理器14，所述压力传感器10的数据输出端与微处理器14的数据输入端连接，所述微处理器14的信号输出端与控制面板13的信号输入端连接，所述控制面板13经外部电源与压力传感器10电性连接，便于压力传感器10将添加物18的重量信息经微处理器14转换成数字信号发送给控制面板13，供使用者查看，从而控制添加的添加物18的量。

本实施例中(请参阅图1和图2)，所述加料板11的上侧设置有进料道15，所述进料道15呈L型且进料道15的顶端呈开口状，便于使用者添加添加物18，同时，限制了添加物18的移动空间，有利于使添加物18准确得被推板19推送到进料管4的顶端。

本实施例中(请参阅图1)，所述Y型管6的外圈水平安装有若干搅拌杆5，有利于进一步搅拌反应物与添加物18。

本实施例中(请参阅图1)，所述电机仓2的左侧和反应仓8的底端分别设置有进料口1和出料口8，便与添加物料和取出农药。

在一种用于便于加料的农药生产设备使用的时候，在农药的生产过程中加料时，通过控制面板13启动推杆电机12，推动事先准备好的加料板11上的添加物18，使添加物18经进料管4的顶端和Y型管6流入到反应仓8内，有利于避免打开反应仓8导致农药与外界接触，同时，转动电机16转动电机轴3带动Y型管6和Y型管6上的若干搅拌杆5转动，有利于促进添加物18与反应物的混合，提高反应效率。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点，对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
