技术领域
本实用新型涉及电缆技术领域,尤其涉及一种散热性能好的电缆。
背景技术
电缆通常是由几根或几组导线绞合而成的类似绳索的电缆,每组导线之间相互绝缘,并常围绕着一根中心扭成,整个外面包有高度绝缘的覆盖层,随着电力行业的快速发展,电力电缆的应用也愈加广泛,对电力电缆的要求也越来越高。
经检索,中国专利公开号为CN208607931U的专利,公开了一种铠装电力电缆,包括作为导体的若干根线芯,所述线芯的外表面包裹有绝缘层,以及包裹在线芯外的用于保护线芯的铠装层,以及套设在铠装层外的第一护套,所述铠装层包括第二护套、钢丝和钢带,所述第二护套包裹在线芯外表面,所述钢丝位于第二护套内并与第二护套整体成型。上述的一种铠装电力电缆仍存在以下不足,现今电缆在架设过程中,常会将多个电缆绑缚在一起进行固定,使电缆之间紧密接触,导致电缆的散热效果差。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点,而提出的一种散热性能好的电缆。
为了实现上述目的,本实用新型采用了如下技术方案:
一种散热性能好的电缆,包括电缆主体,所述电缆主体设置有内筒,且内筒内设置有导体,所述内筒的圆周内壁和导体之间填充有填充树脂,所述内筒的外部套设有外筒,且外筒的圆周外壁套设有铝网筒,所述铝网筒的圆周外壁固定有保护套,且保护套的圆周外壁喷涂有防护涂料,所述保护套的圆周外壁套设有等距离分布的连接座,且连接座的圆周外壁开设有四个环形阵列分布的卡槽。
优选的,所述连接座的圆周内壁固定有硅胶环,且硅胶环的圆周内壁开设有环形阵列分布的凹槽。
优选的,所述填充树脂内部的中间位置固定有散热管,且散热管的圆周外壁和内筒的圆周内壁之间固定有环形阵列分布的隔板。
优选的,所述内筒的圆周外壁固定有屏蔽套。
优选的,所述内筒的圆周外壁和外筒的圆周内壁之间设置有导热筒,且导热筒的圆周内壁和内筒的圆周外壁之间以及导热筒的圆周外壁和外筒的圆周内壁之间均固定有等距离分布的导热块。
优选的,所述导热筒的圆周内壁和屏蔽套的圆周外壁之间填充有防火涂料。
优选的,所述导热筒的圆周外壁和外筒的圆周内壁之间填充有防水涂料。
本实用新型的有益效果为:
1、内筒的内部设置有相应的导体和填充树脂构成电缆的主体结构,并在电缆主体的外部设置有铝网筒,铝制材料的网筒提高电缆的延展性和弯折性能的同时,提高电缆的导热散热的效果,并在电缆的外部设置有等距离分布的连接座,连接座的外部设置有弧形结构的卡槽,将相邻的电缆卡设在卡槽中,从而将多个电缆之间进行固定,且使相邻电缆之间留存有间隙,从而避免电缆之间紧贴,提高电缆的散热效果。
2、内筒和外筒之间设置有导热筒,导热筒与内筒以及导热筒和外筒之间连接有等距离分布的导热块,从而提高电缆内部的导热散热效果,增强电缆的散热效果,且利用分散式的导热块进行散热,可提高电缆整体的强度,并在填充树脂的中间位置设置有空心的散热管,进一步提高电缆的散热性能。
3、在导热筒和内筒之间填充有防火涂料,提高电缆的防火阻燃效果,在导热筒和外筒之间填充防水涂料,提高电缆的防水效果,在电缆主体的外部喷涂有防紫外线的防护涂料,从而有效提高电缆的使用效果和使用寿命。
附图说明

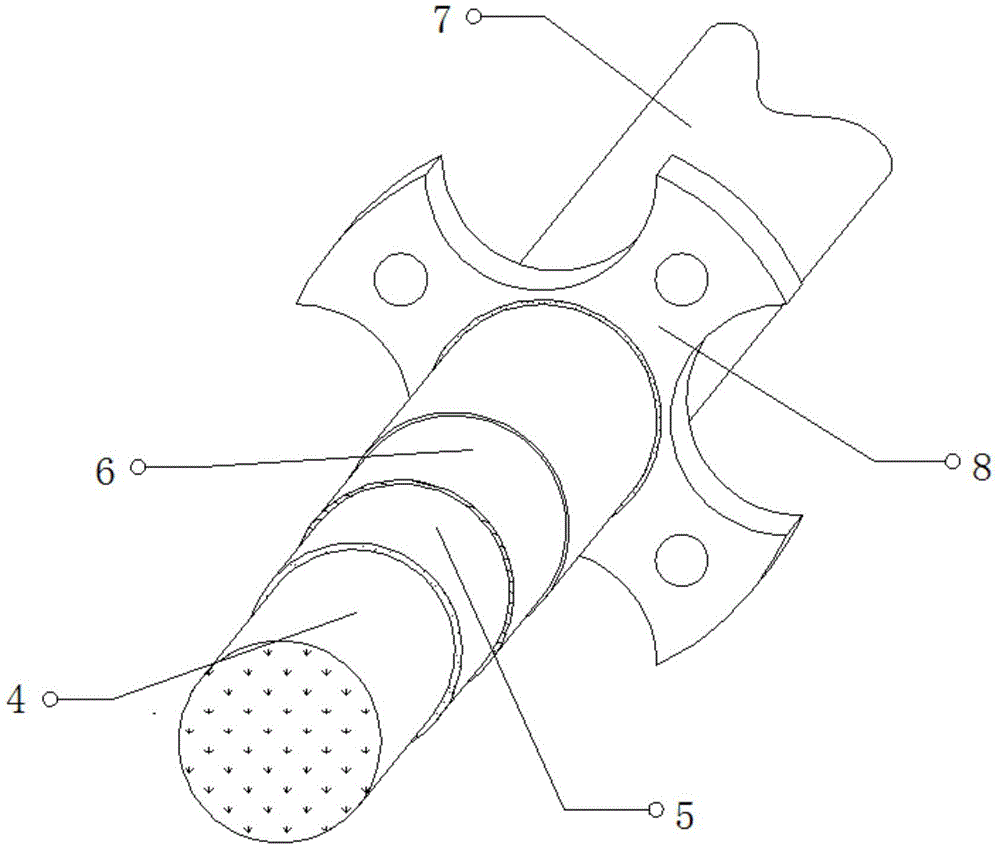

图1为本实用新型提出的一种散热性能好的电缆的整体结构示意图;
图2为本实用新型提出的一种散热性能好的电缆的连接座结构示意图;
图3为本实用新型提出的一种散热性能好的电缆的电缆主体结构示意图。
图中:1内筒、2导体、3填充树脂、4外筒、5铝网筒、6保护套、7防护涂料、8连接座、9硅胶环、10凹槽、11散热管、12隔板、13屏蔽套、14导热筒、15导热块、16防火涂料、17防水涂料。
具体实施方式
下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。
参照图1-3,一种散热性能好的电缆,包括电缆主体,电缆主体设置有内筒1,且内筒1内设置有导体2,内筒1的圆周内壁和导体2之间填充有填充树脂3,内筒1的外部套设有外筒4,且外筒4的圆周外壁套设有铝网筒5,铝网筒5的圆周外壁固定有保护套6,且保护套6的圆周外壁喷涂有防护涂料7,保护套6的圆周外壁套设有等距离分布的连接座8,且连接座8呈圆环状结构,连接座8的圆周外壁开设有四个环形阵列分布的卡槽,且卡槽呈弧形结构。
本实用新型中,连接座8的圆周内壁固定有硅胶环9,且硅胶环9的圆周内壁开设有环形阵列分布的凹槽10,凹槽10呈弧形结构;
填充树脂3内部的中间位置固定有散热管11,且散热管11的圆周外壁和内筒1的圆周内壁之间固定有环形阵列分布的隔板12,隔板12和导体2之间呈间隔分布,从而避免导体2之间相互影响,内筒1的圆周外壁固定有屏蔽套13,内筒1的圆周外壁和外筒4的圆周内壁之间设置有导热筒14,且导热筒14的圆周内壁和内筒1的圆周外壁之间以及导热筒14的圆周外壁和外筒4的圆周内壁之间均固定有等距离分布的导热块15,导热筒14的圆周内壁和屏蔽套13的圆周外壁之间填充有防火涂料16,导热筒14的圆周外壁和外筒4的圆周内壁之间填充有防水涂料17。
工作原理:内筒1的内部设置有相应的导体2和填充树脂3构成电缆的主体结构,并在电缆主体的外部设置有铝网筒5,铝制材料的网筒提高电缆的延展性和弯折性能的同时,提高电缆的导热散热的效果,并在电缆的外部设置有等距离分布的连接座8,连接座8利用硅胶环9与电缆接触,防止对电缆造成损伤,且在硅胶环9的内壁设置有环形阵列分布的凹槽10,提高连接座9之间固定后的吸附力,使连接座9与电缆之间保持稳定,连接座8的外部设置有弧形结构的卡槽,将相邻的电缆卡设在卡槽中,从而将多个电缆之间进行固定,且使相邻电缆之间留存有间隙,从而避免电缆之间紧贴,提高电缆的散热效果,利用导热筒14与内筒1以及导热筒14和外筒4之间连接有等距离分布的导热块15,从而提高电缆内部的导热散热效果,且利用分散式的导热块15进行散热,可提高电缆整体的强度,并在填充树脂3的中间位置设置有空心的散热管11,进一步提高电缆的散热性能,利用导热筒14和内筒1之间填充的防火涂料16,提高电缆的防火阻燃效果,利用导热筒14和外筒4之间填充的防水涂料17,提高电缆的防水效果,在电缆主体的外部喷涂有防紫外线的防护涂料7,从而有效提高电缆的使用效果和使用寿命。
以上所述,仅为本实用新型较佳的具体实施方式,但本实用新型的保护范围并不局限于此,任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内,根据本实用新型的技术方案及其实用新型构思加以等同替换或改变,都应涵盖在本实用新型的保护范围之内。
