技术领域
本实用新型涉及铝合金门窗技术领域，尤其涉及一种铝合金门窗的隔热机构。
背景技术
铝合金窗是由铝合金建筑型材制作框、扇结构的窗，分普通铝合金门窗和断桥铝合金门窗，铝合金窗具有美观、密封、强度高，广泛应用于建筑工程领域，在家装中，常用铝合金门窗封装阳台。
现有技术中，铝合金门窗的隔热效果差，从而容易导致外界的温度传导至室内，从而提高了室内的温度，降低了人们的生活质量。
实用新型内容
本实用新型的目的是为了解决现有技术中铝合金门窗的隔热效果差，从而容易导致外界的温度传导至室内，从而提高室内的稳定，降低了人们的生活质量的问题，而提出的一种铝合金门窗的隔热机构。
为了实现上述目的，本实用新型采用了如下技术方案：
一种铝合金门窗的隔热机构，包括门窗框和门窗玻璃，所述门窗框内部呈中空设置，所述门窗框内填充有水，所述门窗框前侧壁的顶部开设有圆孔，所述门窗框内设有与圆孔位置相对应的圆管，所述圆管的两端均与门窗框的内壁固定连接，所述圆管的内壁还开设有环形槽，所述环形槽的相向门窗玻璃的侧壁开设有进水口，所述环形槽的底部开设有弧形槽，所述弧形槽内设有弧形块，且弧形块的两端均穿过弧形槽并向外延伸设置，所述弧形块两侧壁的顶部均固定连接有限位块，所述环形槽的侧壁对称开设有两个与限位块相匹配的限位槽，两个所述限位块的侧壁均通过第一弹簧与限位槽的侧壁固定连接，所述弧形块的底部固定连接有T型活动杆，且T型活动杆的另一端延伸至圆孔内设置，所述圆管内还设有夹紧机构，所述门窗框侧壁的底部还开设有出水口，且出水口螺纹连接有橡胶塞。
优选的，所述夹紧机构包括圆管，所述圆管内对称设有两个夹板，且两个夹板位于弧形块的底部设置，两个所述夹板相背离一侧的侧壁均对称固定连接有两个限位杆，所述圆管的内壁开设有四个与限位杆相匹配的凹槽，四个所述限位杆的两侧壁均固定连接有滑块，四个所述凹槽的两侧壁均开设有与滑块相匹配的滑槽，四个所述限位杆的侧壁均通过第二弹簧与凹槽的槽底固定连接，两个所述夹板的底部均固定连接有塑型条，且两个塑型条呈倾斜设置。
优选的，所述弧形槽的侧壁固定连接有密封垫片，且密封垫片与弧形块相抵设置。
优选的，所述门窗玻璃呈双层设置，且两个玻璃之间为真空状态。
优选的，两个所述夹板相向一侧的侧壁均固定连接有多个卡齿。
优选的，两个所述限位槽内均设有定位杆，所述定位杆的一端贯穿限位块的侧壁并向外延伸设置，两个所述定位杆的两端均与限位槽的内壁固定连接。
与现有技术相比，本实用新型提供了一种铝合金门窗的隔热机构，具备以下有益效果：
1、该铝合金门窗的隔热机构，通过设有的门窗框和门窗框内部呈中空设置，能够将水填充至门窗框内，再通过外部的水管，按动水管，从而抵动T型活动杆移动，T型活动杆移动带动弧形块移动，使弧形块脱离弧形槽，从而使进水口打开，进而便于水源的填充至门窗框内，再通过水能够对热量进行吸收，从而提高铝合金门窗的隔热效果，便于人们的使用，当水填充完毕时，通过第一弹簧的弹力带动限位块移动，限位块移动带动弧形块移动，使弧形块与弧形槽相抵，从而达到密封的效果，降低水的蒸发效率。
2、该铝合金门窗的隔热机构，通过设有的塑型条，能够使水管插入至圆管内，并使水管位于两个夹板之间设置，再通过设有的第二弹簧，第二弹簧弹力带动限位杆移动，进而带动夹板移动，对水管的管壁进行夹紧，从而提高水管在使用过程中的稳定性。
该装置中未涉及部分均与现有技术相同或可采用现有技术加以实现，本实用新型能够对门窗框内部填充水源，进而提高铝合金门窗的隔热效果，提高了人们的生活质量。
附图说明

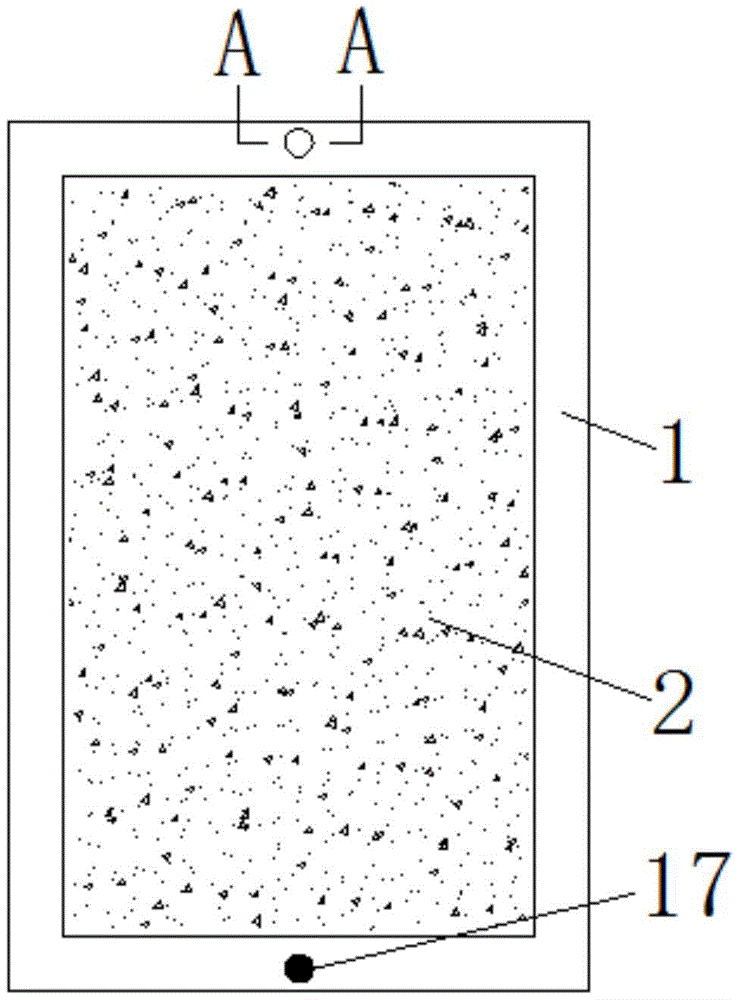

图1为本实用新型提出的一种铝合金门窗的隔热机构的结构示意图；
图2为图1的A-A向局部剖视图；
图3为图2的B部分结构放大图。
图中：1门窗框、2门窗玻璃、3圆管、4环形槽、5弧形块、6限位块、7第一弹簧、8T型活动杆、9夹板、10限位杆、11滑块、12第二弹簧、13塑型条、14密封垫片、15卡齿、16定位杆、17橡胶塞。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
在本实用新型的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
参照图1-3，一种铝合金门窗的隔热机构，包括门窗框1和门窗玻璃2，门窗框1内部呈中空设置，门窗框1内填充有水，门窗框1前侧壁的顶部开设有圆孔，将外部的水管插入至圆孔内，能够对门窗框1内部填充水源，门窗框1内设有与圆孔位置相对应的圆管3，圆管3的两端均与门窗框1的内壁固定连接，圆管3的内壁还开设有环形槽4，环形槽4的相向门窗玻璃2的侧壁开设有进水口，环形槽4的底部开设有弧形槽，弧形槽内设有弧形块5，且弧形块5的两端均穿过弧形槽并向外延伸设置，弧形块5两侧壁的顶部均固定连接有限位块6，环形槽4的侧壁对称开设有两个与限位块6相匹配的限位槽，能够对弧形块5的位置进行限定，两个限位块6的侧壁均通过第一弹簧7与限位槽的侧壁固定连接，弧形块5的底部固定连接有T型活动杆8，且T型活动杆8的另一端延伸至圆孔内设置，圆管3内还设有夹紧机构，夹紧机构包括圆管3，圆管3内对称设有两个夹板9，且两个夹板9位于弧形块5的底部设置，两个夹板9相背离一侧的侧壁均对称固定连接有两个限位杆10，圆管3的内壁开设有四个与限位杆10相匹配的凹槽，四个限位杆10的两侧壁均固定连接有滑块11，四个凹槽的两侧壁均开设有与滑块11相匹配的滑槽，四个限位杆10的侧壁均通过第二弹簧12与凹槽的槽底固定连接，两个夹板9的底部均固定连接有塑型条13，且两个塑型条13呈倾斜设置，通过设有的塑型条13，能够使水管插入至圆管3内，并使水管位于两个夹板9之间设置，再通过设有的第二弹簧12，第二弹簧12弹力带动限位杆10移动，进而带动夹板9移动，对水管的管壁进行夹紧，从而提高水管在使用过程中的稳定性，弧形槽的侧壁固定连接有密封垫片14，且密封垫片14与弧形块5相抵设置，密封垫片14为现有结构，能够提高弧形块5与弧形槽之间的密封效果，门窗玻璃2呈双层设置，且两个玻璃之间为真空状态，能够降低外部噪音和热量的传输，两个夹板9相向一侧的侧壁均固定连接有多个卡齿15，提高夹板9在对水管夹紧时的效果，两个限位槽内均设有定位杆16，定位杆16的一端贯穿限位块6的侧壁并向外延伸设置，两个定位杆16的两端均与限位槽的内壁固定连接，保证第一弹簧7在使用过程中的稳定性，门窗框1侧壁的底部还开设有出水口，且出水口螺纹连接有橡胶塞17，转动橡胶塞17，能够在不需要隔热时将内部的水放出。
本实用新型中，通过设有的门窗框1和门窗框1内部呈中空设置，能够将水填充至门窗框1内，再通过外部的水管，按动水管，从而抵动T型活动杆8移动，T型活动杆8移动带动弧形块5移动，使弧形块5脱离弧形槽，从而使进水口打开，进而便于水源的填充至门窗框1内，再通过水能够对热量进行吸收，从而提高铝合金门窗的隔热效果，便于人们的使用，当水填充完毕时，通过第一弹簧7的弹力带动限位块6移动，限位块6移动带动弧形块5移动，使弧形块5与弧形槽相抵，从而达到密封的效果降低水的蒸发效率。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
