技术领域
本实用新型涉及锂离子电池检测技术领域，具体为一种便于调节使用角度的锂离子电池检测装置。
背景技术
近十年来，电池产品进出口量快速增长，同时进出口电池检验不合格数量也在高速增长。在频发的电池安全事件中，锂离子电池安全事故数量多、危害大，是检验检疫部门重点检验监管的产品。但目前进出口电池检验监管还面临标准少、技术难度大等困难。
然而现有的检测装置，结构大多为固定不变，无法根据使用需求调节角度，检测头的连接线过长，没有对其进行收纳，携带不够方便。针对上述问题，急需在原有检测装置的基础上进行创新设计。
实用新型内容
本实用新型的目的在于提供一种便于调节使用角度的锂离子电池检测装置，以解决上述背景技术提出结构大多为固定不变，无法根据使用需求调节角度，检测头的连接线过长，没有对其进行收纳，携带不够方便的问题。
为实现上述目的，本实用新型提供如下技术方案：一种便于调节使用角度的锂离子电池检测装置，包括检测本体、线盘、检测头和防滑条，所述检测本体的上端面设置有防静电把手，且检测本体的一侧设置有防护罩，所述防护罩的内部安装有风扇，所述线盘设置在检测本体的另一侧，且线盘的内侧缠绕有连接线，所述检测头的端头处和连接线相互连接，且检测头通过固定扣和检测本体的侧面相互连接，所述检测本体的底部一端设置有支撑座，且支撑座的内侧安装有调节杆，所述调节杆的侧面设置有限位扣，且调节杆的底部和固定筒的内部相互连接，所述检测本体的底部另一端设置有支撑杆，且检测本体的中间位置安装有底座，所述防滑条设置在底座的下端面。
优选的，所述防护罩和风扇均设置有2个，且防护罩为网状结构。
优选的，所述检测头和固定扣为卡合连接，且固定扣为开口圆环状结构。
优选的，所述支撑座和调节杆组成转动结构，且调节杆和固定筒组成伸缩结构。
优选的，所述支撑杆为倾斜设置，且支撑杆关于检测本体的中心线对称设置。
优选的，所述防滑条在底座的下端面等间距分布，且底座和检测本体组成转动结构。
与现有技术相比，本实用新型的有益效果是：该便于调节使用角度的锂离子电池检测装置，设置有线盘，可以对连接线进行收纳，并且检测头不使用时可以卡在固定扣内部，这样便于对整个装置进行携带，同时检测本体和底座之间可以转动，便于改变检测本体的朝向，并且调节杆可以在固定筒内伸缩，可以根据使用需求调节检测本体的倾斜角度，便于使用者查看检测数据，调节杆不进行伸缩时，与底座和支撑杆位于同一水平面，这样放置该装置时，防滑条可以防止该装置的位置发生偏移，该装置在使用时会产生热量，长时间会对检测本体造成损坏，风扇可以很好的将热量散发，延长了该装置的使用寿命。
附图说明

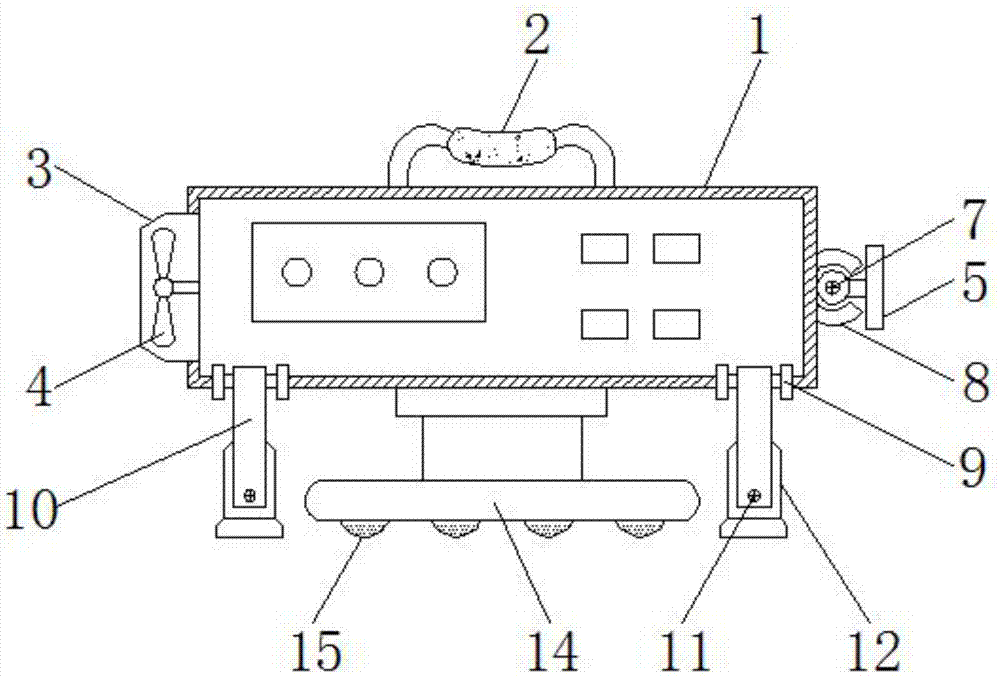

图1为本实用新型正视剖面结构示意图；
图2为本实用新型左视结构示意图；
图3为本实用新型右视结构示意图。
图中：1、检测本体；2、防静电把手；3、防护罩；4、风扇；5、线盘；6、连接线；7、检测头；8、固定扣；9、支撑座；10、调节杆；11、限位扣；12、固定筒；13、支撑杆；14、底座；15、防滑条。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-3，本实用新型提供一种技术方案：一种便于调节使用角度的锂离子电池检测装置，包括检测本体1、防静电把手2、防护罩3、风扇4、线盘5、连接线6、检测头7、固定扣8、支撑座9、调节杆10、限位扣11、固定筒12、支撑杆13、底座14和防滑条15，检测本体1的上端面设置有防静电把手2，且检测本体1的一侧设置有防护罩3，防护罩3的内部安装有风扇4，防护罩3和风扇4均设置有2个，且防护罩3为网状结构，风扇4可以对检测本体1的热量进行很好的散发，并且防护罩3可以防止灰尘进入检测本体1的内部，延长了该装置的使用寿命，线盘5设置在检测本体1的另一侧，且线盘5的内侧缠绕有连接线6，检测头7的端头处和连接线6相互连接，且检测头7通过固定扣8和检测本体1的侧面相互连接，检测头7和固定扣8为卡合连接，且固定扣8为开口圆环状结构，这样便于对检测头7的收纳，使用时也很方便，检测本体1的底部一端设置有支撑座9，且支撑座9的内侧安装有调节杆10，支撑座9和调节杆10组成转动结构，且调节杆10和固定筒12组成伸缩结构，便于根据使用者的需求来改变检测本体1的倾斜角度，支撑座9在升降时会和支撑座10之间转动，这样调节杆10和支撑筒12就能保持竖直状态，调节杆10的侧面设置有限位扣11，且调节杆10的底部和固定筒12的内部相互连接，检测本体1的底部另一端设置有支撑杆13，且检测本体1的中间位置安装有底座14，支撑杆13为倾斜设置，且支撑杆13关于检测本体1的中心线对称设置，对检测本体1具有很好的支撑作用，防滑条15设置在底座14的下端面，防滑条15在底座14的下端面等间距分布，且底座14和检测本体1组成转动结构，便于对检测本体1的朝向改变，并且底座14在转动时位置也不会发生偏移。
工作原理：在使用该便于调节使用角度的锂离子电池检测装置时，首先使用者可以通过防静电把手2将该装置搬运到指定位置，然后底座14和检测本体1之间可以转动，便于对检测本体1的朝向改变，底座14的下端面等间距分布有防滑条15，这样底座14在转动时位置也不会发生偏移，然后调节杆10在固定筒12内伸缩，来改变检测本体1的倾斜角度，便于根据使用者的需求进行调节，同时调节杆10和支撑座9之间可以转动，这样调节杆10和支撑筒12就能保持竖直状态，倾斜设置有的支撑杆13对检测本体1具有很好的支撑作用，并且该装置在使用时会产生热量，长时间会对检测本体1造成损坏，风扇4可以对热量进行很好的散发，并且防护罩3可以防止灰尘进入检测本体1的内部，同时检测头7和固定扣8为卡合连接，这样便于对检测头7的收纳，检测头7上连接线6较长，不便于使用者对该装置的携带，将连接线6缠绕在线盘5上，方便收纳，使用也很方便。
尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
