技术领域
本实用新型涉及锂离子电池生产设备技术领域，具体为一种锂离子电池用点焊装置。
背景技术
锂离子电池：是一种二次电池，它主要依靠锂离子在正极和负极之间移动来工作。在充放电过程中，Li+在两个电极之间往返嵌入和脱嵌：充电时，Li+从正极脱嵌，经过电解质嵌入负极，负极处于富锂状态；放电时则相反，现有技术中，电池点焊机大多是半自动设备，需要多个工作人员在一旁监督，操作起来麻烦，且容易出现焊歪、漏焊的情况，生产效率大大降低。
实用新型内容
本实用新型的目的在于提供一种锂离子电池用点焊装置，以解决上述背景技术中提出不锂离子电池用点焊装置容易焊歪、漏焊和操作麻烦，浪费人力的问题。
为实现上述目的，本实用新型提供如下技术方案：一种锂离子电池用点焊装置，包括设备本体和底板，所述设备本体上侧固定有支撑脚，所述支撑脚上侧固定有支撑平台，所述支撑平台内嵌有减震垫铁，且支撑平台左侧固定有支撑杆，所述支撑杆右侧安装有红外线传感器，且支撑杆顶端固定有横板，所述横板的右侧固定有竖杆，所述竖杆下侧安装有第一液压缸，所述第一液压缸下端和推板相连接，所述推板下侧中间设置有卡套，所述卡套和电焊头相连接，所述底板位于支撑平台的上侧，且底板的上侧安装有第二液压缸，所述第二液压缸的一端设置有夹槽，所述底板中间上侧设置有传送平台，所述传送平台内部预留有卡槽。
优选的，所述横板贯穿于支撑杆顶部，且横板和支撑杆互相垂直。
优选的，所述推板和竖杆构成滑动连接，且推板的顶端和第一液压缸为固定连接。
优选的，所述卡套和电焊头构成可拆卸结构，且卡套和推板为固定连接。
优选的，所述第二液压缸关于传送平台对称设置有2个，且夹槽和第二液压缸可拆卸连接，并且夹槽的形状为半圆形。
优选的，卡槽等间距分布在传送平台上，且卡槽的直径均相等。
与现有技术相比，本实用新型的有益效果是：该锂离子电池用点焊装置不仅在焊接上上避免了焊歪和漏焊的情况，而且操作简单，不再需要那么多工作人员，节省了人力，提高了工作效率，减震垫铁的作用，减少设备在运行时出现的震动，防止焊歪的情况，第一液压缸的作用，实现电焊头的上升和下降，卡套的作用，方便更换电焊头，夹槽的作用，稳定锂离子电池的稳定性。
附图说明

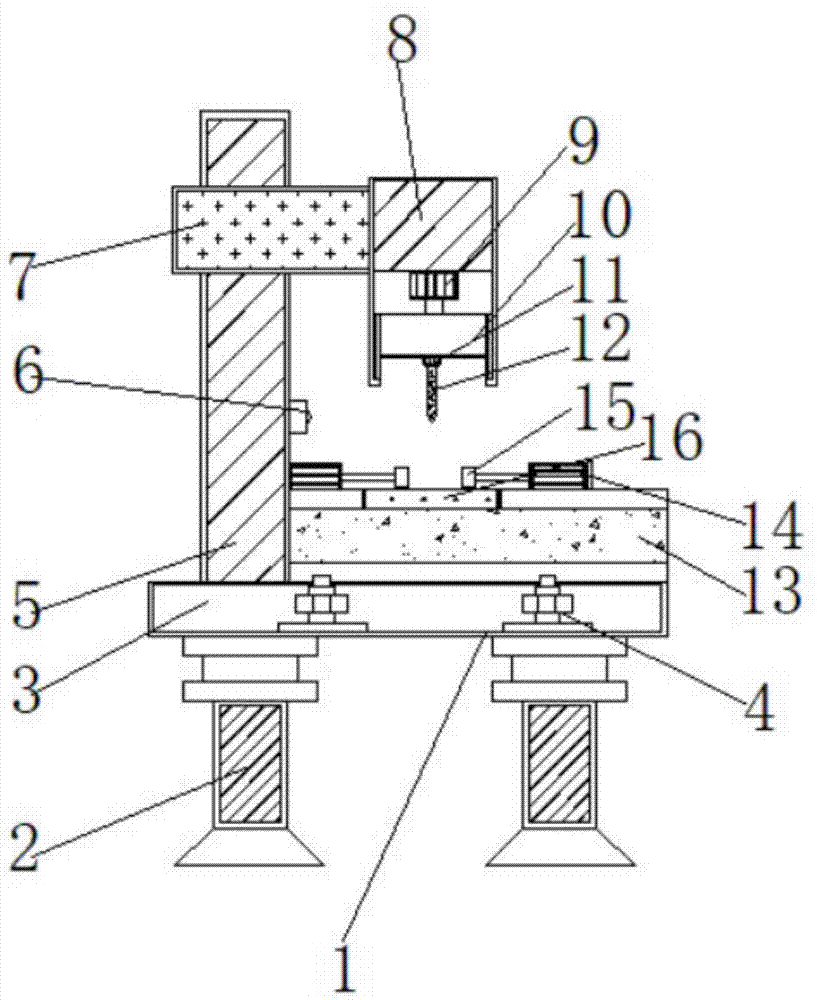

图1为本实用新型正视结构示意图；
图2为本实用新型传送平台俯视结构示意图；
图3为本实用新型侧视结构示意图。
图中：1、设备本体；2、支撑脚；3、支撑平台；4、减震垫铁；5、支撑杆；6、红外线传感器；7、横板；8、竖杆；9、第一液压缸；10、推板；11、卡套；12、电焊头；13、底板；14、第二液压缸；15、夹槽；16、传送平台；17、卡槽。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-3，本实用新型提供一种技术方案：一种锂离子电池用点焊装置，包括设备本体1、支撑脚2、支撑平台3、减震垫铁4、支撑杆5、红外线传感器6、横板7、竖杆8、第一液压缸9、推板10、卡套11、电焊头12、底板13、第二液压缸14、夹槽15、传送平台16和卡槽17，设备本体1上侧固定有支撑脚2，支撑脚2上侧固定有支撑平台3，支撑平台3内嵌有减震垫铁4，且支撑平台3左侧固定有支撑杆5，支撑杆5右侧安装有红外线传感器6，且支撑杆5顶端固定有横板7，横板7的右侧固定有竖杆8，横板7贯穿于支撑杆5顶部，且横板7和支撑杆5互相垂直，加固了横板7的稳定性，且保证设备正常的工作，竖杆8下侧安装有第一液压缸9，第一液压缸9下端和推板10相连接，推板10下侧中间设置有卡套11，推板10和竖杆8构成滑动连接，且推板10的顶端和第一液压缸9为固定连接，有利于电焊头12进行焊接工作，卡套11和电焊头12相连接，卡套11和电焊头12构成可拆卸结构，且卡套11和推板10为固定连接，方便对电焊头12进行更换，底板13位于支撑平台3的上侧，且底板13的上侧安装有第二液压缸14，第二液压缸14的一端设置有夹槽15，第二液压缸14关于传送平台16对称设置有2个，且夹槽15和第二液压缸14可拆卸连接，并且夹槽15的形状为半圆形，方便固定锂离子电池，保证焊接的稳定性，避免焊歪，底板13中间上侧设置有传送平台16，传送平台16内部预留有卡槽17，卡槽17等间距分布在传送平台16上，且卡槽17直径相等，方便对锂离子电池进行放置，且有利于焊接工作，避免漏焊。
工作原理：首先将需要焊接的锂离子电池放置在卡槽17，通过传送平台16的移动，锂离子电池往前移动，待移植到红外线传感器6感应到的位置，传送平台16停止传送，红外线传感器6的信号传输给第二液压缸14，第二液压缸14通过伸缩夹槽15，将锂离子电池固定住，且同时红外线传感器6传送信号给第一液压缸9，第一液压缸9通过推板10将电焊头12往下移，待接触到锂离子电池，然后对其进行焊接，卡套11方便对电焊头12进行更换，焊接完毕，第一液压缸9和第二液压缸14归回原位，传送平台16继续运行，循环下去，减震垫铁4的安装，减少设备本体1在运行时产生的震动，防止焊歪的现象。
最后应当说明的是，以上内容仅用以说明本实用新型的技术方案，而非对本实用新型保护范围的限制，本领域的普通技术人员对本实用新型的技术方案进行的简单修改或者等同替换，均不脱离本实用新型技术方案的实质和范围。
