技术领域
本实用新型涉及动力电池生产技术领域，具体为一种动力电池夹具烘烤装置。
背景技术
随着现代社会电子产品的不断发展，动力电池也因其优越的工作电压高、能量密度大、循环寿命长、无污染等特性，使其使用范围也随之扩大，动力电池电解液是不含水分子的有机物，水的存在对电池有极大危害，因此需要对动力电池进行烘烤，目的是除水，严格控制水分含量，水分含量过高会导致产品报废、品质下降，甚至产品爆炸，通常通过烤箱烘烤的方式来实现，但是现有的烘烤装置存在烘烤不充分和烘烤不均匀的现象，因此导致动力电池内部的含水量分布不均，严重影响其使用寿命和质量，同时也不具备温控功能，导致动力电池内部的水分过度烘干或过于偏高，影响使用效果，所以现开发出一种动力电池夹具烘烤装置，以解决上述问题。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种动力电池夹具烘烤装置，以解决上述背景技术中提出的现有的烘烤装置存在烘烤不充分和烘烤不均匀的现象，因此导致动力电池内部的含水量分布不均，严重影响其使用寿命和质量，同时也不具备温控功能，导致动力电池内部的水分过度烘干或过于偏高，影响使用效果的问题。
(二)技术方案
为实现上述目的，本实用新型提供如下技术方案：一种动力电池夹具烘烤装置，包括箱体，所述箱体的左右两侧均设置有烘烤机，所述烘烤机贯穿在箱体的内部，所述箱体的内侧下表面安装有加热板，所述箱体的上顶面安装有通风扇，所述通风扇的上方设置有防尘网，所述防尘网的左右两端均与箱体相连接，所述箱体的内部安装有转轴，所述转轴的中间外侧固定有温度监测仪，所述转轴的上端与电机相连接，所述转轴的外侧固定有载物盘，所述载物盘的连接有电动伸缩杆，所述载物盘的上表面设置有弹簧，所述弹簧的外端连接有垫片，所述箱体的前侧安装有箱体门，所述箱体门的右表面四周粘贴有密封条，所述箱体的下表面安装有蓄电池，所述箱体的上顶面设置有控制柜，所述烘烤机的右下方设置有充电装置，所述箱体的下表面安装有移动轮。
优选的，所述加热板关于转轴对称设置有2块，且加热板的面积之和与箱体的底面积相等。
优选的，所述通风扇和箱体的连接方式为卡合连接，且通风扇关于转轴对称设置有2组。
优选的，所述载物盘与转轴呈一体化结构，且载物盘通过转轴构成转动结构，并且载物盘的上表面呈凹型槽状结构。
优选的，所述电动伸缩杆关于转轴对称设置有4组，且电动伸缩杆的中心线与载物盘上表面设置的凹槽的中心线位于同一竖直平面内。
优选的，所述弹簧镶嵌连接在载物盘上表面设置的凹槽内，且弹簧关于转轴对称设置有4组。
(三)有益效果
本实用新型提供了一种动力电池夹具烘烤装置，具备以下有益效果：
(1)、设有加热板，当通过箱体左右两侧设置的烘烤机对动力电池进行烘烤除水时，可能造成位于箱体底部的动力电池受热不均匀，因此通过加热板使得底部的动力电池受热均匀，进而避免了动力电池内部水分分布不均的情况；
(2)、设有通风扇，利用通风扇可以快速的将动力电池烘烤过程中产生水蒸气进行排出，提高了烘烤机对动力电池的烘烤效率，进而节约了烘烤时间，同时将通风扇和箱体通过卡合连接在一起，方便了通风扇的安装和拆卸；
(3)、设有载物盘，且载物盘的上表面呈凹槽状结构，有利于将动力电池放置在载物盘的上表面，避免了动力电池的位置发生改变，同时载物盘可以由转轴带动进行转动，使动力电池因载物盘的旋转而受热更加均匀，避免了动力电池因内部水分的分布不均而影响后期的使用寿命；
(4)、设有电动伸缩杆，通过电动伸缩杆对放置在载物盘上表面的动力电池在竖向位置上进行固定，避免了因载物盘在转动的过程中动力电池发生倾斜的情况；
(5)、设有弹簧和垫片，且垫片为耐高温硅胶材质，当动力电池的厚度不同时，可以对弹簧进行压缩和放松来控制相邻两个垫片之间的间距，使得不同厚度的动力电池都可以放置在载物盘上表面设置的凹槽内，同时也利用产生的张力对动力电池的下端进行固定，垫片的设置保护了动力电池的表面不被损坏。
附图说明

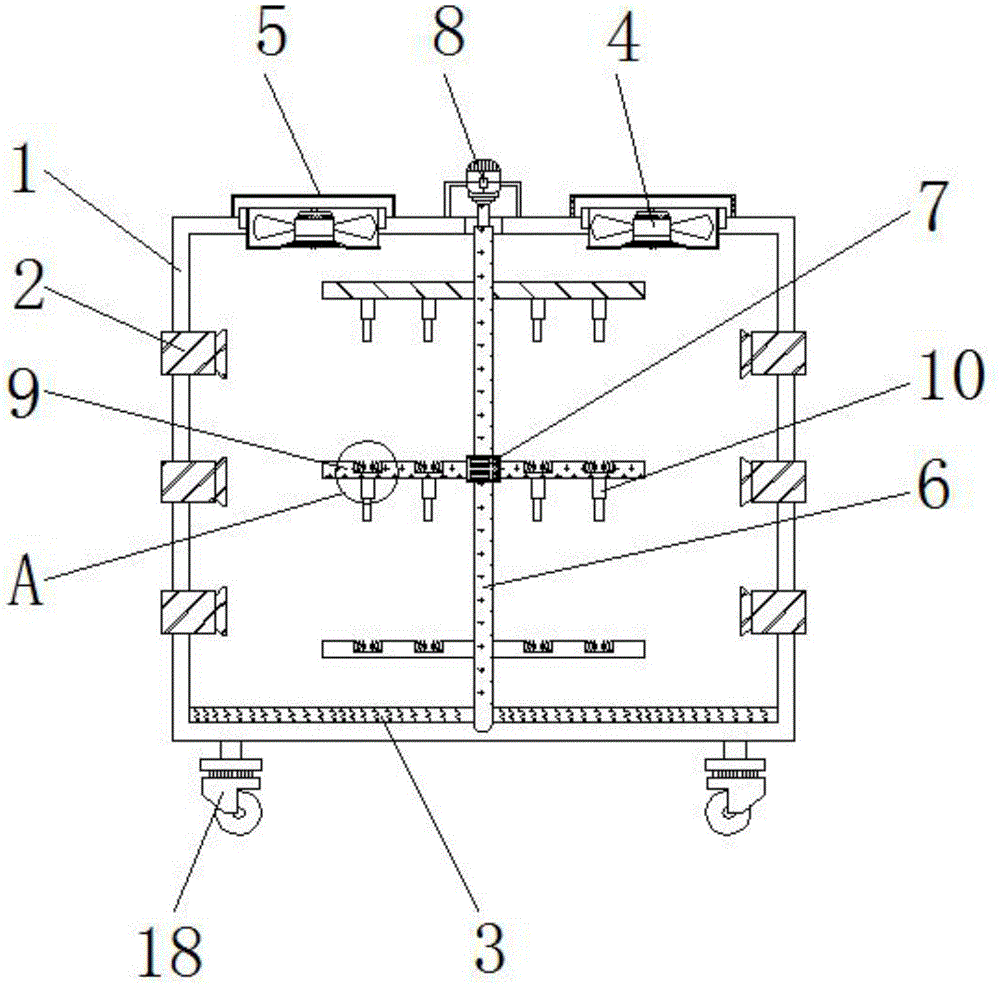

图1为本实用新型正面剖视结构示意图；
图2为本实用新型右侧视结构示意图；
图3为本实用新型图1中A处放大结构示意图；
图4为本实用新型图1中通风扇和箱体的连接结构示意图。
图中：1、箱体；2、烘烤机；3、加热板；4、通风扇；5、防尘网；6、转轴；7、温度监测仪；8、电机；9、载物盘；10、电动伸缩杆；11弹簧；12、垫片；13、箱体门；14、密封条；15、蓄电池；16、控制柜；17、充电装置；18、移动轮。
具体实施方式
下面将结和本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-4，本实用新型提供一种技术方案：一种动力电池夹具烘烤装置，包括箱体1、烘烤机2、加热板3、通风扇4、防尘网5、转轴6、温度监测仪7、电机8、载物盘9、电动伸缩杆10、弹簧11、垫片12、箱体门13、密封条14、蓄电池15、控制柜16、充电装置17和移动轮18，箱体1的左右两侧均设置有烘烤机2，烘烤机2贯穿在箱体1的内部，箱体1的内侧下表面安装有加热板3，加热板3关于转轴6对称设置有2块，且加热板3的面积之和与箱体1的底面积相等，设有加热板3，当通过箱体1左右两侧设置的烘烤机2对动力电池进行烘烤除水时，可能造成位于箱体1底部的动力电池受热不均匀，因此通过加热板3使得底部的动力电池受热均匀，进而避免了动力电池内部水分分布不均的情况，箱体1的上顶面安装有通风扇4，通风扇4和箱体1的连接方式为卡合连接，且通风扇4关于转轴6对称设置有2组，设有通风扇4，利用通风扇4可以快速的将动力电池烘烤过程中产生水蒸气进行排出，提高了烘烤机2对动力电池的烘烤效率，进而节约了烘烤时间，同时将通风扇4和箱体1通过卡合连接在一起，方便了通风扇4的安装和拆卸，通风扇4的上方设置有防尘网5，防尘网5的左右两端均与箱体1相连接，箱体1的内部安装有转轴6，转轴6的中间外侧固定有温度监测仪7，转轴6的上端与电机8相连接，转轴6的外侧固定有载物盘9，载物盘9与转轴6呈一体化结构，且载物盘9通过转轴6构成转动结构，并且载物盘9的上表面呈凹型槽状结构，设有载物盘9，且载物盘9的上表面呈凹槽状结构，有利于将动力电池放置在载物盘9的上表面，避免了动力电池的位置发生改变，同时载物盘9可以由转轴6带动进行转动，使动力电池因载物盘9的旋转而受热更加均匀，避免了动力电池因内部水分的分布不均而影响后期的使用寿命，载物盘9的连接有电动伸缩杆10，载物盘9的上表面设置有弹簧11，弹簧11的外端连接有垫片12，箱体1的前侧安装有箱体门13，箱体门13的右表面四周粘贴有密封条14，箱体1的下表面安装有蓄电池15，箱体1的上顶面设置有控制柜16，烘烤机2的右下方设置有充电装置17，箱体1的下表面安装有移动轮18。
如图1中电动伸缩杆10关于转轴6对称设置有4组，且电动伸缩杆10的中心线与载物盘9上表面设置的凹槽的中心线位于同一竖直平面内，设有电动伸缩杆10，通过电动伸缩杆10对放置在载物盘9上表面的动力电池在竖向位置上进行固定，避免了因载物盘9在转动的过程中动力电池发生倾斜的情况。
如图1和图3中弹簧11镶嵌连接在载物盘9上表面设置的凹槽内，且弹簧11关于转轴6对称设置有4组，设有弹簧11和垫片12，且垫片12为耐高温硅胶材质，当动力电池的厚度不同时，可以对弹簧11进行压缩和放松来控制相邻两个垫片12之间的间距，使得不同厚度的动力电池都可以放置在载物盘9上表面设置的凹槽内，同时也利用弹簧11产生的张力对动力电池的下端进行固定，垫片12的设置保护了动力电池的表面不被损坏。
使用时，首先对烘烤装置通过设置的充电装置17进行提前充电，使充的电都存放在蓄电池15内，然后打开箱体门13，将动力电池放置在载物盘9上表面设置的凹槽内，如果发现动力电池过于偏厚，那么可以通过凹槽内设置的弹簧11改变相邻联两个垫片12之间的间距，使动力电池你能够轻松放入其中，动力电池的下端固定完毕后，通过其上方设置的电动伸缩杆10进行竖向固定，避免了因载物盘9在转动过程中动力电池发生倾斜，按照这种方法将动力电池依次固定在载物盘9上表面设置的凹槽内；
接着，放置完毕后，关紧箱体门13，使密封条14与箱体1紧密贴合，此时通过控制柜16设置烘烤机2的工作时间和工作温度，以及电机8的转动速度，即间接的设定了载物盘9的转动速度，设置完毕后，打开通风扇4和电机8的控制开关，使二者开始工作，同时烘烤机2也开始工作，在工作的过程，转轴6中间外侧设置的温度监测仪7可以对箱体1内部的温度时刻监测，将监测的数据反馈给控制柜16，由于在对动力电池进行烘烤的过程中箱体1的内部可能产生大量的水蒸气，因此通过通风扇4可以将其排出，使得烘烤的效率增加，为了避免箱体1下部的动力电池受热不均的现象，可以对加热板3进行加热，使下部的动力电池获得和上部一样的温度；
最后，烘烤完毕后，可以通过箱体1下表面设置的移动轮18，将装置推动到动力电池的存放车间，然后将动力电池从装置中拿出，结束后，将装置推回原位，以备下次使用。
综上可得，1、该动力电池夹具烘烤装置，设有加热板3，当通过箱体1左右两侧设置的烘烤机2对动力电池进行烘烤除水时，可能造成位于箱体1底部的动力电池受热不均匀，因此通过加热板3使得底部的动力电池受热均匀，进而避免了动力电池内部水分分布不均的情况。
2、该动力电池夹具烘烤装置，设有通风扇4，利用通风扇4可以快速的将动力电池烘烤过程中产生水蒸气进行排出，提高了烘烤机2对动力电池的烘烤效率，进而节约了烘烤时间，同时将通风扇4和箱体1通过卡合连接在一起，方便了通风扇4的安装和拆卸。
3、该动力电池夹具烘烤装置，设有载物盘9，且载物盘9的上表面呈凹槽状结构，有利于将动力电池放置在载物盘9的上表面，避免了动力电池的位置发生改变，同时载物盘9可以由转轴6带动进行转动，使动力电池因载物盘9的旋转而受热更加均匀，避免了动力电池因内部水分的分布不均而影响后期的使用寿命。
4、设有电动伸缩杆10，通过电动伸缩杆10对放置在载物盘9上表面的动力电池在竖向位置上进行固定，避免了因载物盘9在转动的过程中动力电池发生倾斜的情况。
5、设有弹簧11和垫片12，且垫片12为耐高温硅胶材质，当动力电池的厚度不同时，可以对弹簧11进行压缩和放松来控制相邻两个垫片12之间的间距，使得不同厚度的动力电池都可以放置在载物盘9上表面设置的凹槽内，同时也利用11产生的张力对动力电池的下端进行固定，垫片12的设置保护了动力电池的表面不被损坏。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
