技术领域
本实用新型涉及记录仪设备技术领域，具体为一种使用便捷的执法记录仪。
背景技术
执法记录仪又称警用执法记录仪或现场执法记录仪，集数码摄像、数码照相以及对讲送话器功能于一身，能够对执法过程中进行动态和静态的现场情况数字化记录，便于公安干警在各种环境中执法使用，随着执法环境的迅速变化，面对复杂的执法情况，越来越多的公安干警以及其他执法机关在执法过程中随身携带执法记录仪。
然而，现有技术的执法记录仪镜头容易沾上灰尘，这将会导致镜头不够清洁，影响拍摄影像的质量，影响后面的取证工作，从而影响执法效率，同时传统的执法记录仪在使用过程中没有激光灯进行配合指示，影响使用效果，为此，提出一种使用便捷的执法记录仪来解决上述问题。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种使用便捷的执法记录仪，具备便于镜头清洁以及具有激光灯指示等优点，解决了目前市场上执法记录仪存在使用效果一般的问题。
(二)技术方案
为实现上述便于镜头清洁以及具有激光灯指示的目的，本实用新型提供如下技术方案：一种使用便捷的执法记录仪，包括执法记录仪本体，所述执法记录仪本体的正面设置有广角镜头，所述广角镜头的顶部从左往右依次设置有位于执法记录仪本体上的LED指示灯、麦克风以及镭射灯，所述广角镜头的两侧均固定连接有位于执法记录仪本体上的固定箱，所述固定箱上设置有旋转柱，所述旋转柱的底部固定连接有伸缩套杆，所述伸缩套杆的底部固定连接有清洁刷，所述广角镜头的正下方固定连接有位于执法记录仪本体正面的激光灯，所述激光灯的一侧固定连接有红外灯，所述激光灯的另一侧固定连接有白光灯，所述激光灯的底部电连接有位于执法记录仪本体上的电池，所述电池的底部设置有控制器，所述执法记录仪本体的背面设置有固定件，所述固定件通过弹簧固定连接有扣夹件，所述固定件的正下方设置有显示屏。
优选的，所述清洁刷的表面固定连接有绒毛布，所述清洁刷旋转角度范围为零度至三百六十度。
优选的，所述固定箱的内部固定安装有驱动马达，所述驱动马达的输出轴固定连接有转轴，所述转轴远离驱动马达的一端固定连接有旋转柱。
优选的，所述执法记录仪本体正面的底部从左往右依次设置有红外灯按键以及白光灯按键。
优选的，所述执法记录仪本体的侧面从上往下依次设置有摄像按键、照相按键、录音按键以及激光灯按键。
优选的，所述广角镜头的输出端电连接有信息处理模块的输入端，所述信息处理模块的输出端电连接有控制器的输入端，所述控制器的输出端电连接有显示屏、存储模块、麦克风以及驱动马达的输入端。
优选的，所述控制器的型号为80C51，所述控制器采用40引脚双列直插式DIP、内有128个RAM单元以及4K的ROM、并有两个16位定时计数器、两个外中断、两个定时记数中断以及一个串行中断和4个8位并行输入口。
(三)有益效果
与现有技术相比，本实用新型提供了一种使用便捷的执法记录仪，具备以下有益效果：
1、该使用便捷的执法记录仪，通过设置激光灯以及电池，广角镜头在拍摄时，按下激光灯按键打开激光灯，因为激光灯安装在广角镜头的正下方，方便广角镜头拍摄哪里，激光灯就发出线状激光进行指示，从而便于广角镜头的拍摄，结构简单，使用便捷，从而提高了该使用便捷的执法记录仪的实用性。
2、该使用便捷的执法记录仪，通过设置旋转柱以及清洁刷，当广角镜头表面有灰尘时，利用驱动马达带动转轴转动，进而带动旋转柱旋转，使旋转柱带动清洁刷旋转，实现清洁刷对广角镜头表面进行清洁，达到除尘目的，伸缩套杆的设置起到便于调节清洁刷高低的目的，从而有利于拍摄清晰的视频，便于取证工作，从而提高了执法效率。
附图说明

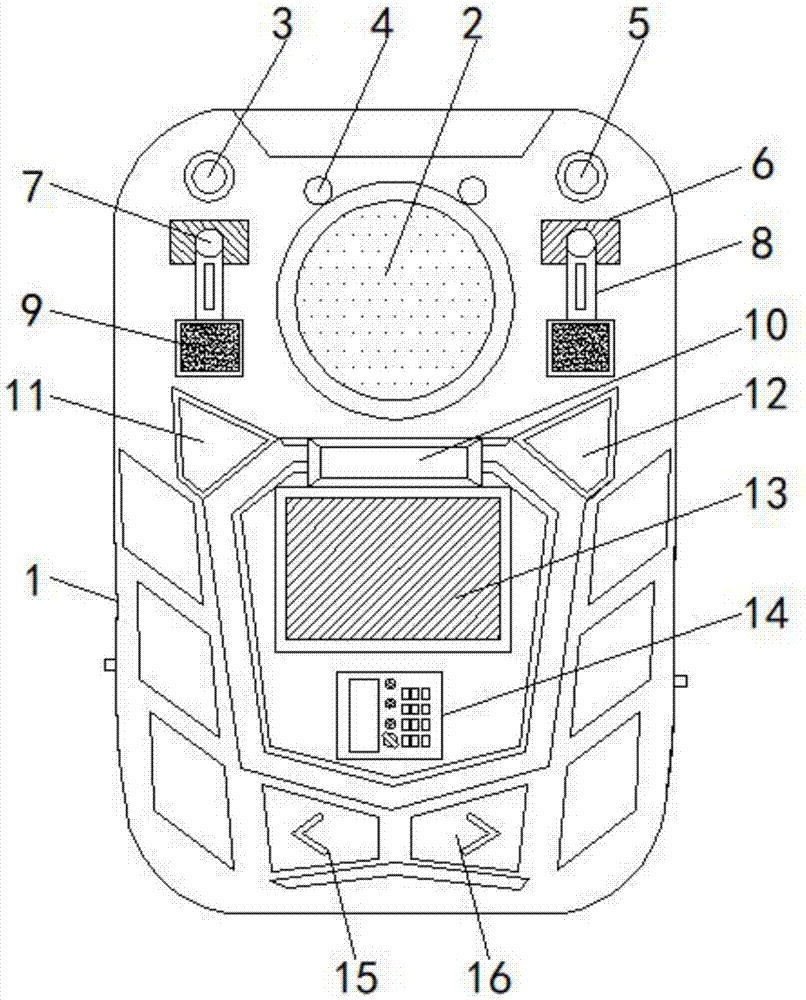

图1为本实用新型结构正视图；
图2为本实用新型结构侧视图；
图3为本实用新型执法记录仪本体结构后视图；
图4为本实用新型旋转柱结构侧视图；
图5为本实用新型控制系统示意图。
图中：1执法记录仪本体、2广角镜头、3LED指示灯、4麦克风、5镭射灯、6固定箱、7旋转柱、71驱动马达、72转轴、8伸缩套杆、9清洁刷、10激光灯、11红外灯、12白光灯、13电池、14控制器、15红外灯按键、16白光灯按键、17摄像按键、18照相按键、19录音按键、20激光灯按键、21固定件，22弹簧、23扣夹件、24显示屏、25信息处理模块、26存储模块。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-5，一种使用便捷的执法记录仪，包括执法记录仪本体1，执法记录仪本体1的正面设置有广角镜头2，广角镜头2的顶部从左往右依次设置有位于执法记录仪本体1上的LED指示灯3、麦克风4以及镭射灯5，广角镜头2的两侧均固定连接有位于执法记录仪本体1上的固定箱6，固定箱6上设置有旋转柱7，固定箱6的内部固定安装有驱动马达71，驱动马达71的输出轴固定连接有转轴72，转轴72远离驱动马达71的一端固定连接有旋转柱7，旋转柱7的底部固定连接有伸缩套杆8，伸缩套杆8的底部固定连接有清洁刷9，清洁刷9的表面固定连接有绒毛布，清洁刷9旋转角度范围为零度至三百六十度，通过设置旋转柱7以及清洁刷9，当广角镜头2表面有灰尘时，利用驱动马达71带动转轴72转动，进而带动旋转柱7旋转，使旋转柱7带动清洁刷9旋转，实现清洁刷9对广角镜头2表面进行清洁，达到除尘目的，伸缩套杆8的设置起到便于调节清洁刷9高低的目的，从而有利于拍摄清晰的视频，便于取证工作，从而提高了执法效率，广角镜头2的正下方固定连接有位于执法记录仪本体1正面的激光灯10，激光灯10的一侧固定连接有红外灯11，激光灯10的另一侧固定连接有白光灯12，激光灯10的底部电连接有位于执法记录仪本体1上的电池13，通过设置激光灯10以及电池13，广角镜头2在拍摄时，按下激光灯按键20打开激光灯10，因为激光灯10安装在广角镜头2的正下方，方便广角镜头2拍摄哪里，激光灯10就发出线状激光进行指示，从而便于广角镜头2的拍摄，结构简单，使用便捷，从而提高了该使用便捷的执法记录仪的实用性，电池13的底部设置有控制器14，执法记录仪本体1正面的底部从左往右依次设置有红外灯按键15以及白光灯按键16，执法记录仪本体1的侧面从上往下依次设置有摄像按键17、照相按键18、录音按键19以及激光灯按键20，执法记录仪本体1的背面设置有固定件21，固定件21通过弹簧22固定连接有扣夹件23，固定件21的正下方设置有显示屏24，广角镜头2的输出端电连接有信息处理模块25的输入端，信息处理模块25的输出端电连接有控制器14的输入端，控制器14的输出端电连接有显示屏24、存储模块26、麦克风4以及驱动马达71的输入端，控制器14的型号为80C51，控制器14采用40引脚双列直插式DIP、内有128个RAM单元以及4K的ROM、并有两个16位定时计数器、两个外中断、两个定时记数中断以及一个串行中断和4个8位并行输入口。
该文中出现的电器元件均与外界的主控器及220V市电电连接，并且主控器可为计算机等起到控制的常规已知设备。
在使用时，广角镜头2拍摄的信息传输给信息处理模块25进行处理，信息处理模块25将处理后的信息传输给控制器14，控制器14将拍摄信息传输给显示屏24进行显示，同时也将拍摄信息传输到存储模块26进行存储。
综上所述，该使用便捷的执法记录仪，通过设置激光灯10以及电池13，广角镜头2在拍摄时，按下激光灯按键20打开激光灯10，因为激光灯10安装在广角镜头2的正下方，方便广角镜头2拍摄哪里，激光灯10就发出线状激光进行指示，从而便于广角镜头2的拍摄，结构简单，使用便捷，从而提高了该使用便捷的执法记录仪的实用性。
该使用便捷的执法记录仪，通过设置旋转柱7以及清洁刷9，当广角镜头2表面有灰尘时，利用驱动马达71带动转轴72转动，进而带动旋转柱7旋转，使旋转柱7带动清洁刷9旋转，实现清洁刷9对广角镜头2表面进行清洁，达到除尘目的，伸缩套杆8的设置起到便于调节清洁刷9高低的目的，从而有利于拍摄清晰的视频，便于取证工作，从而提高了执法效率。
需要说明的是，在本文中，诸如术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个……”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
