技术领域
本实用新型涉及无线充电器技术领域，尤其涉及一种多功能无线充电器。
背景技术
无线充电器是指不用传统的充电电源线连接到需要充电的终端设备上的充电器，采用了最新的无线充电技术，通过使用线圈之间产生的交变磁场，传输电能，进而给电子设备(例如手机)进行充电。
经检索，中国专利公开号为CN207994652U的专利，公开了可调角度手机无线充电器，其结构包括无线充电器本体、固定底座、支架、转轴和球状凸起。上述专利在使用的过程中，会存在以下的不足：没有良好的散热机制，电子设备在充电时是与无线充电器本体贴合充电的，在充电的过程中，会产生热量，贴合会使得热量散不出去，这将影响电子设备与无线充电器本体的使用寿命。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种多功能无线充电器。
为了实现上述目的，本实用新型采用了如下技术方案：
一种多功能无线充电器，包括无线充电器本体，所述无线充电器本体的顶部外壁开有多个第一凹槽和第二凹槽，且第一凹槽和第二凹槽交替分布，所述第二凹槽两侧内壁靠近顶部位置粘接有同一个橡胶条，橡胶条的厚度小于第二凹槽的深度，所述第一凹槽和第二凹槽的宽度与无线充电器本体宽度相同，所述无线充电器本体的底部固定连接有多个连接板，且连接板的底部均固定连接有立柱，立柱的底端固定连接有同一个底板，所述底板的顶部设有鼓风机构。
进一步的，所述无线充电器本体的侧壁套接有同一个防护套，防护套为橡胶材质，且防护套的四侧外壁均开有条形孔。
进一步的，所述鼓风机构包括罩壳，罩壳通过螺栓固定在底板的顶部，罩壳的内壁通过螺栓固定有风扇，罩壳的一侧外壁开有条形孔，条形孔的内壁焊接有集风斗，集风斗的一端通过螺栓固定有波纹管。
进一步的，所述罩壳的两侧外壁均焊接有两个侧板，且侧板的一侧外壁均开有插孔，四个插孔内均插接有螺纹横杆，螺纹横杆的一端均螺纹套接有旋帽，位于同一侧的两个螺纹横杆的一端焊接有同一个立板，两个立板的一侧外壁焊接有同一个条形板，条形板的顶部焊接有支撑杆，支撑杆的顶端焊接有管箍。
进一步的，所述管箍的内壁焊接有U形管，且U形管的一端插接在波纹管的一端内，U形管远离波纹管的一端焊接有出风斗，出风斗的中心位于与第一凹槽和第二凹槽等高的位置。
进一步的，所述罩壳远离波纹管的一侧外壁开有安装孔，安装孔的内壁通过螺栓固定有滤网。
进一步的，所述底板的底部开有凹槽，凹槽的内壁粘接有橡胶垫。
进一步的，所述连接板与无线充电器本体粘接。
进一步的，所述连接板与无线充电器本体通过螺栓固定。
本实用新型的有益效果为：
1.通过设置第一凹槽和第二凹槽，第一凹槽和第二凹槽的宽度与无线充电器本体的宽度相同，故而第一凹槽和第二凹槽的两端贯通，可以实现空气流动，在充电时，电子设备贴在无线充电器本体的表面，由于第一凹槽和第二凹槽的两端贯通，故而可以便于充电时产生的热量及时散出。
2.通过设置鼓风机构，鼓风机构可以对电子设备以及无线充电器本体进行鼓风，进而加速两者之间充电时的热量的散出。
3.通过设置波纹管、螺纹横杆和旋帽，在使用时，将旋帽拧下，调节螺纹横杆的插接位置，再结合波纹管的伸缩，可以便于使用人员根据电子设备的宽度调节出风斗与无线充电器本体之间的距离，避免出风斗挡位。
附图说明

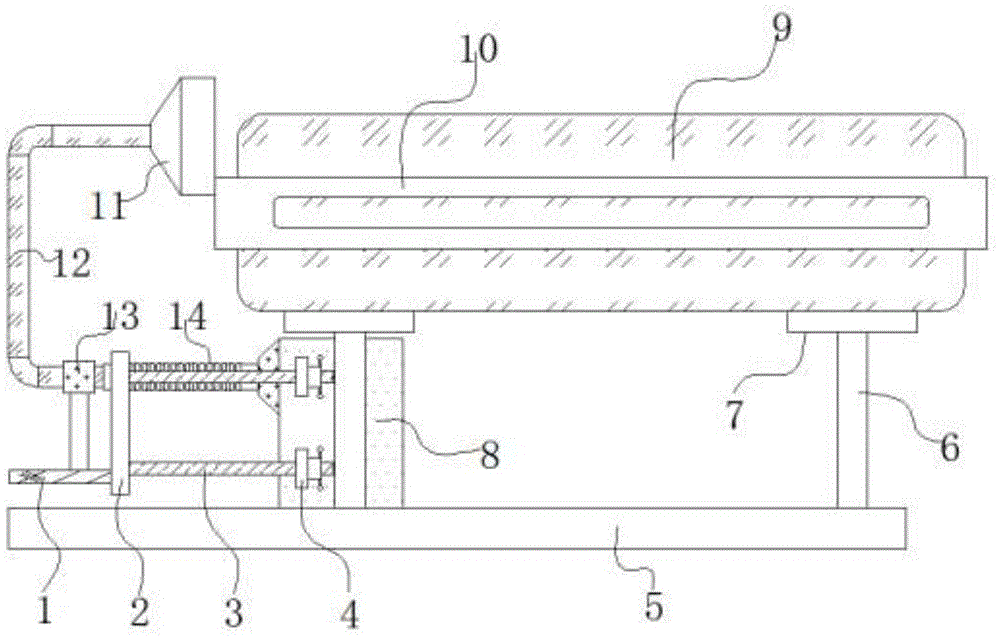

图1为本实用新型提出的一种多功能无线充电器的侧视结构示意图；
图2为本实用新型提出的一种多功能无线充电器的主视剖面结构示意图；
图3为本实用新型提出的一种多功能无线充电器的鼓风机构的结构示意图。
图中：1-条形板、2-立板、3-螺纹横杆、4-侧板、5-底板、6-立柱、7-连接板、8-罩壳、9-无线充电器本体、10-防护套、11-出风斗、12-U形管、13-管箍、14-波纹管、15-橡胶条、16-第一凹槽、17-风扇、18-橡胶垫、19-滤网。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
实施例1
参照图1-3，一种多功能无线充电器，包括无线充电器本体9，无线充电器本体9的顶部外壁开有多个第一凹槽16和第二凹槽，且第一凹槽16和第二凹槽交替分布，第二凹槽两侧内壁靠近顶部位置粘接有同一个橡胶条15，橡胶条15可以防止电子设备与无线充电器本体9之间打滑，橡胶条15的厚度小于第二凹槽的深度，第一凹槽16和第二凹槽的宽度与无线充电器本体9宽度相同，由于第一凹槽16和第二凹槽的宽度与无线充电器本体9的宽度相同，故而第一凹槽16和第二凹槽的两端贯通，可以实现空气流动，无线充电器本体9的底部固定连接有多个连接板7，且连接板7的底部均固定连接有立柱6，优选地，连接方式为粘接，立柱6的底端固定连接有同一个底板5，优选地，连接方式为粘接，底板5的顶部设有鼓风机构，可以对电子设备以及无线充电器本体9进行鼓风，进而加速两者之间充电时的热量的散出。
本实用新型中，无线充电器本体9的侧壁套接有同一个防护套10，防护套10为橡胶材质，且防护套10的四侧外壁均开有条形孔。
其中，鼓风机构包括罩壳8，罩壳8通过螺栓固定在底板5的顶部，罩壳8的内壁通过螺栓固定有风扇17，罩壳8的一侧外壁开有条形孔，条形孔的内壁焊接有集风斗，集风斗的一端通过螺栓固定有波纹管14。
其中，罩壳8的两侧外壁均焊接有两个侧板4，且侧板的一侧外壁均开有插孔，四个插孔内均插接有螺纹横杆3，螺纹横杆3的一端均螺纹套接有旋帽，位于同一侧的两个螺纹横杆的一端焊接有同一个立板2，两个立板2的一侧外壁焊接有同一个条形板1，条形板1的顶部焊接有支撑杆，支撑杆的顶端焊接有管箍13。
其中，管箍13的内壁焊接有U形管12，且U形管12的一端插接在波纹管14的一端内，U形管12远离波纹管14的一端焊接有出风斗11，出风斗11的中心位于与第一凹槽16和第二凹槽等高的位置。
其中，罩壳8远离波纹管14的一侧外壁开有安装孔，安装孔的内壁通过螺栓固定有滤网19。
其中，底板5的底部开有凹槽，凹槽的内壁粘接有橡胶垫18。
其中，连接板7与无线充电器本体9粘接。
工作原理：将电子设备平放在无线充电器本体9上，启动无线充电器本体9即可对电子设备进行充电；由于第一凹槽16和第二凹槽的宽度与无线充电器本体9的宽度相同，故而第一凹槽16和第二凹槽的两端贯通，可以实现空气流动，在充电时，电子设备贴在无线充电器本体9的表面，由于第一凹槽16和第二凹槽的两端贯通，故而可以便于充电时产生的热量及时散出，将风扇17与外界电源连接，风扇17可以对电子设备以及无线充电器本体9进行鼓风，进而加速两者之间充电时的热量的散出，且在使用时，将旋帽拧下，调节螺纹横杆3的插接位置，再结合波纹管14的伸缩特性，可以便于使用人员根据电子设备的宽度调节出风斗11与无线充电器本体9之间的距离，避免出风斗11挡位；橡胶材质的防护套10可以对无线充电器本体9进行保护；橡胶条15可以防止电子设备与无线充电器本体9之间打滑。
实施例2
参照图1-3，一种多功能无线充电器，本实施例相对于实施例1，主要区别在于连接板7与无线充电器本体9的固定方式不同，本实施例中，连接板7与无线充电器本体9通过螺栓固定，利用螺栓的方式进行固定，可便于使用人员根据实际情况(如环境温度的高低)选择底板5以及鼓风机构的拆卸或安装，使用便利，且在拆除后，第一凹槽16和第二凹槽依然让电子设备的底部与无线充电器本体9之间留有空隙，使得电子设备在充电的同时不影响散热。
工作原理：使用时，可便于使用人员根据实际情况(如环境温度的高低)选择底板5以及鼓风机构的拆卸或安装，拆卸时，将连接板7与无线充电器本体9之间的螺栓取下，即可将连接板7与无线充电器本体9进行分离。
在本专利的描述中，需要理解的是，术语“中心”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本专利和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本专利的限制。
在本专利的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“设置”应做广义理解，例如，可以是固定相连、设置，也可以是可拆卸连接、设置，或一体地连接、设置。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本专利中的具体含义。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
