一种带有机械锁芯的防盗电子锁

技术领域

本实用新型属于电子锁技术领域，具体涉及一种带有机械锁芯的防盗电子锁。

背景技术

目前，市场上的带有机械锁芯的防盗电子锁，机械锁芯的钥匙孔多为隐藏式设计，其在使用时机械锁芯的钥匙孔通过人为手动将遮挡的东西拨开，遮挡方式简单，容易被人破坏影响使用。

实用新型内容

为解决上述背景技术中提出的问题。本实用新型提供了一种带有机械锁芯的防盗电子锁，具有机械结构传动遮挡，信息正确自动移开的特点。

为实现上述目的，本实用新型提供如下技术方案：一种带有机械锁芯的防盗电子锁，包括锁具本体，所述锁具本体的侧面设置有前面板，所述锁具本体内含有机械锁芯本体，所述前面板的侧面开设有开口，所述前面板的侧面位于开口右侧的位置设置有卡块，所述卡块内滑动连接挡板，所述挡板位于开口的正右方，所述挡板的下表面与滑块的上表面固定连接，所述滑块的左端位于卡块侧面开设的第一通孔内，所述滑块的上表面镶嵌有丝杠螺母，所述丝杠螺母内螺纹连接有丝杠，所述丝杠的顶端与蜗杆的底端固定连接，所述蜗杆与蜗轮传动连接，所述蜗轮固定连接在驱动电机输出轴的表面，所述蜗杆的顶端与转轴的底端固定连接，所述转轴的表面套接有轴承，所述轴承镶嵌在连接块的上表面，所述连接块的左侧面与卡块的侧面固定连接。

优选的，所述卡块的侧面开设有第二通孔，所述第二通孔位于机械锁芯本体的正左方，所述第二通孔与机械锁芯本体的尺寸相适配。

优选的，所述前面板的侧面设置有触摸屏和把手，所述把手位于触摸屏的下方，所述把手位于开口的上方。

优选的，所述驱动电机的输入端通过导线与锁具本体内的控制系统电连接。

优选的，所述滑块的形状为T字形，所述滑块的尺寸与卡块的尺寸相适配。

与现有技术相比，本实用新型的有益效果是：

本实用新型，通过设置锁具本体、机械锁芯本体、开口、挡板、丝杠螺母、丝杠、蜗杆、蜗轮和驱动电机，在进行开门操作时，利用触摸屏进行输入密码或指纹验证能操作，在密码或指纹正确的情况下，锁具本体内的控制系统发送指令给驱动电机，驱动电机工作的情况下，蜗轮蜗杆转动，进而利用丝杠螺母和丝杠对滑块进行移动，进而可以控制挡板的移动，在挡板与开口错开时，可以利用机械锁芯本体进行操作，在挡板对开口进行封闭时可以对机械锁芯本体进行防护，进而在开门时自动控制遮挡物体的位置，使机械锁芯本体自动露出，进而可以避免人为对机械锁芯本体进行破坏，可以保证对机械锁芯本体的正常使用。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

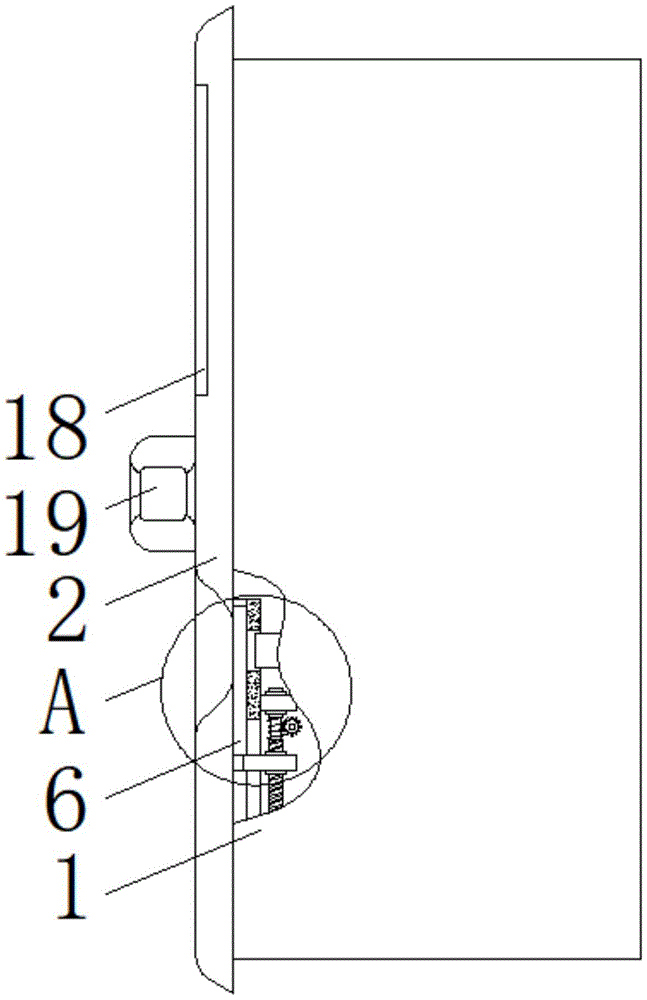

图1为本实用新型局部剖面的结构示意图；

图2为本实用新型中A处放大的结构示意图；

图中：1、锁具本体；2、前面板；3、机械锁芯本体；4、开口；5、卡块；6、挡板；7、滑块；8、第一通孔；9、丝杠螺母；10、丝杠；11、蜗杆；12、蜗轮；13、驱动电机；14、连接块；15、转轴；16、轴承；17、第二通孔；18、触摸屏；19、把手。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

实施例

请参阅图1-2，本实用新型提供以下技术方案：一种带有机械锁芯的防盗电子锁，包括锁具本体1，所述锁具本体1的侧面设置有前面板2，所述锁具本体1内含有机械锁芯本体3，所述前面板2的侧面开设有开口4，所述前面板2的侧面位于开口4右侧的位置设置有卡块5，所述卡块5内滑动连接挡板6，所述挡板6位于开口4的正右方，在挡板6与开口4错开时，可以利用机械锁芯本体3进行操作，在挡板6对开口4进行封闭时可以对机械锁芯本体3进行防护，所述挡板6的下表面与滑块7的上表面固定连接，所述滑块7的左端位于卡块5侧面开设的第一通孔8内，所述滑块7的上表面镶嵌有丝杠螺母9，所述丝杠螺母9内螺纹连接有丝杠10，所述丝杠10的顶端与蜗杆11的底端固定连接，所述蜗杆11与蜗轮12传动连接，所述蜗轮12固定连接在驱动电机13输出轴的表面，驱动电机13工作的情况下，蜗轮12蜗杆11转动，进而利用丝杠螺母9和丝杠10对滑块7进行移动，进而可以控制挡板6的移动，所述蜗杆11的顶端与转轴15的底端固定连接，所述转轴15的表面套接有轴承16，所述轴承16镶嵌在连接块14的上表面，所述连接块14的左侧面与卡块5的侧面固定连接。

具体的，所述卡块5的侧面开设有第二通孔17，所述第二通孔17位于机械锁芯本体3的正左方，所述第二通孔17与机械锁芯本体3的尺寸相适配。

具体的，所述前面板2的侧面设置有触摸屏18和把手19，所述把手19位于触摸屏18的下方，所述把手19位于开口4的上方。

具体的，所述驱动电机13的输入端通过导线与锁具本体1内的控制系统电连接，通过锁具本体1内的控制系统对驱动电机13的工作进行控制，进而可以对丝杠螺母9的行程距离进行控制，进而可以更好的利用挡板6对开口4进行封闭。

具体的，所述滑块7的形状为T字形，所述滑块7的尺寸与卡块5的尺寸相适配。

本实用新型的工作原理及使用流程：使用时，首先利用触摸屏18进行信息验证，在信息正确的情况下锁具本体1内的控制系统发送指令给驱动电机13使驱动电机13工作，驱动电机13工作时带动蜗轮12蜗杆11转动，进而可以使丝杠10转动，进而丝杠螺母9在丝杠10表面向下移动，进而通过滑块7带动挡板6下降，进而可以使挡板6不再对开口4进行封闭，进而可以对机械锁芯本体3进行使用，在没有接收到指令时驱动电机13不进行工作，挡板6位于卡块5内对开口4进行封闭。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
