技术领域
本实用新型涉及插芯锁技术领域，具体为一种插芯锁的执手换向机构。
背景技术
最早的锁，是主人为防他人开启而设的简单的机关，应用于门上最简单的锁就是门闩了，我国古代有石锁，并无钥匙，是以绳索或铁链束缚，商周时期，生产资料私有制进一步发展，贫富差距进一步加剧，社会矛盾十分突出，与此同时，冶炼技术成熟并立即被应用于制锁锁行业，于是出现了用钥匙才能开启的铜锁，铁锁，以钥匙的不同而匹配不同的锁，随着科学技术的迅猛发展，机械锁也有了长足的发展，现代机械锁具已有了一百多年的历史，锁芯里加入了长短不一的弹子，要外形用相应齿形的钥匙来打开，以后，又发展到了密码锁、磁性锁、电子锁、激光锁、声控锁等等，在传统钥匙的基础上，加了一组或多组密码，不同声音、不同磁场、不同声波、不同光束光波、不同图像，如指纹、眼底视网膜等来控制锁的开启。
现有的插芯锁在使用时往往需要根据实际情况，来更换执手的方向，现有插芯锁执手的安装方向有的固定，有的靠螺钉固定执手，通过拆除螺钉后拿出执手换向，还有的通过内部零件移动或改变定位零件的位置来实现执手换向，现有技术的执手换向方式操作繁琐，使用极不方便。
实用新型内容
针对现有技术的不足，本实用新型提供了一种插芯锁的执手换向机构，解决了现有插芯锁执手的安装方向有的固定，有的靠螺钉固定执手，通过拆除螺钉后拿出执手换向，或通过内部零件移动或改变定位零件位置来实现执手换向的问题。
为实现以上目的，本实用新型通过以下技术方案予以实现：一种插芯锁的执手换向机构，包括锁身，所述锁身的正面固定连接有限位块，所述限位块的正面活动连接有转轴，所述转轴的一端从前到后依次贯穿限位块和锁身并延伸至锁身的内腔，所述转轴的表面与锁身的内腔活动连接，所述转轴的一端固定连接有执手，所述锁身的内腔开设有圆形滑槽，并且圆形滑槽内腔的两侧均滑动连接有滑杆，所述转轴远离执手的一端套设有换向块，所述滑杆远离圆形滑槽的一端与换向块的正面固定连接，所述转轴位于锁身内腔的表面套设有扭簧。
优选的，所述转轴位于锁身内腔的表面固定连接有挡板，所述扭簧靠近执手的一端与挡板的背面固定连接，并且扭簧远离执手的一端与换向块的正面固定连接。
优选的，所述转轴位于换向块内腔的表面分别固定连接有第一卡块和第二卡块，并且换向块内腔的两侧均开设有分别与第一卡块和第二卡块滑动连接有第一滑槽。
优选的，所述换向块的内腔开设有与转轴的表面滑动连接的第二滑槽，所述换向块的内腔开设有换向槽。
优选的，所述锁身的正面固定连接有密码按键，所述锁身的正面从左到右分别开设有紧急供电口和锁芯。
优选的，所述执手的正面固定连接有指纹按键，并且执手的表面固定连接有防滑套。
有益效果
本实用新型提供了一种插芯锁的执手换向机构。与现有技术相比具备以下有益效果：
(1)、该插芯锁的执手换向机构，通过在锁身的正面固定连接有限位块，限位块的正面活动连接有转轴，转轴的一端从前到后依次贯穿限位块和锁身并延伸至锁身的内腔，转轴的表面与锁身的内腔活动连接，转轴的一端固定连接有执手，锁身的内腔开设有圆形滑槽，并且圆形滑槽内腔的两侧均滑动连接有滑杆，转轴远离执手的一端套设有换向块，滑杆远离圆形滑槽的一端与换向块的正面固定连接，转轴位于锁身内腔的表面套设有扭簧，按动执手带动转轴滑动进入第二滑槽中，此时可以转动转轴，将第一卡块与第二卡块调换位置，可以轻松方便的对执手的方向进行调换，操作简单方便，并且造价低，在转动执手的同时不影响插芯锁的使用，增加了插芯锁的实用性。
(2)、该插芯锁的执手换向机构，通过在锁身的正面固定连接有密码按键，锁身的正面从左到右分别开设有紧急供电口和锁芯，执手的正面固定连接有指纹按键，并且执手的表面固定连接有防滑套，指纹按键、密码按键和锁芯的共同配合，可以通过多种方式进行解锁，使用者在使用时可以根据自身情况来选择最适宜的解锁方式，增加了锁的功能性和实用性。
附图说明

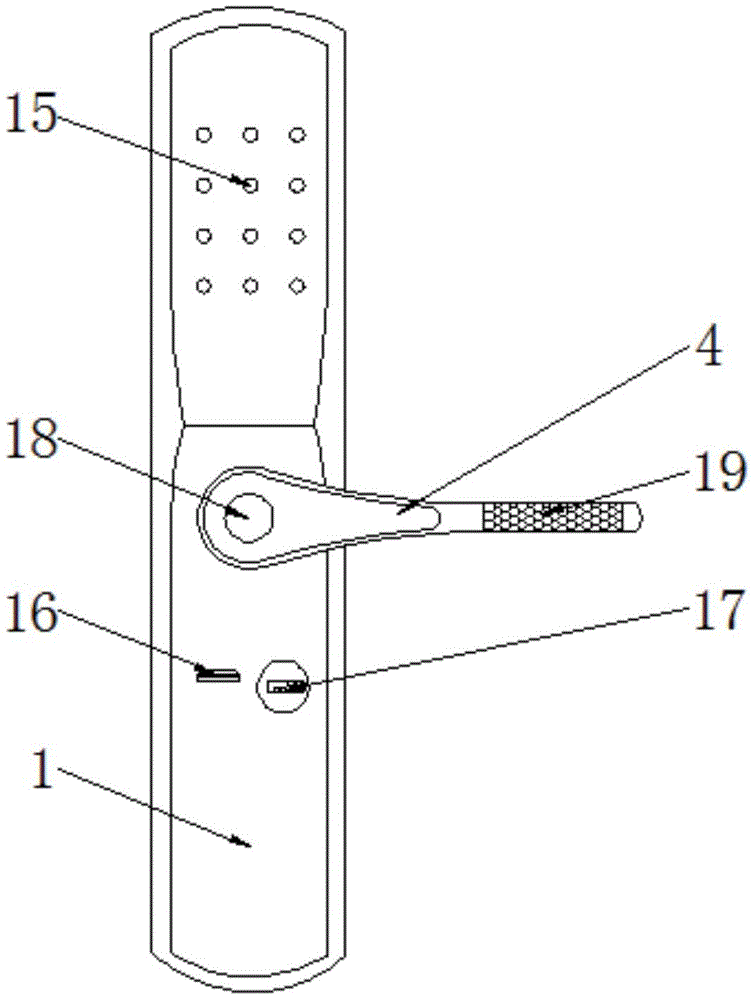

图1为本实用新型结构的主视图；
图2为本实用新型结构的测试图；
图3为本实用新型图1中A处的局部放大图；
图4为本实用新型换向块结构的俯视图；
图5为本实用新型换向块结构的主视图；
图6为本实用新型圆形滑槽结构的主视图。
图中：1-锁身、2-限位块、3-转轴、4-执手、5-圆形滑槽、6-滑杆、7-换向块、8-扭簧、9-挡板、10-第一卡块、11-第二卡块、12-第二卡块、13-第二滑槽、14-换向槽、15-密码按键、16-紧急供电口、17-锁芯、18-指纹按键、19-防滑套。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-6，本实用新型提供一种技术方案：一种插芯锁的执手换向机构，包括锁身1，锁身1的正面固定连接有密码按键15，所述锁身1的正面从左到右分别开设有紧急供电口16和锁芯17，紧急供电口16可以在门锁电量不够时进行应急供电，指纹按键18、密码按键15和锁芯17的共同配合，可以通过多种方式进行解锁，使用者在使用时可以根据自身情况来选择最适宜的解锁方式，增加了锁的功能性和实用性，所述锁身1的正面固定连接有限位块2，所述限位块2的正面活动连接有转轴3，转轴3位于换向块7内腔的表面分别固定连接有第一卡块10和第二卡块11，并且换向块7内腔的两侧均开设有分别与第一卡块10和第二卡块11滑动连接有第一滑槽12，转轴3位于锁身1内腔的表面固定连接有挡板9，所述扭簧8靠近执手4的一端与挡板9的背面固定连接，并且扭簧8远离执手4的一端与换向块7的正面固定连接，换向块7的内腔开设有与转轴3的表面滑动连接的第二滑槽13，所述换向块7的内腔开设有换向槽14，所述转轴3的一端从前到后依次贯穿限位块2和锁身1并延伸至锁身1的内腔，所述转轴3的表面与锁身1的内腔活动连接，所述转轴3的一端固定连接有执手4，执手4的正面固定连接有指纹按键18，并且执手4的表面固定连接有防滑套19，防滑套19可以使得执手4更加的方便使用，所述锁身1的内腔开设有圆形滑槽5，并且圆形滑槽5内腔的两侧均滑动连接有滑杆6，所述转轴3远离执手4的一端套设有换向块7，所述滑杆6远离圆形滑槽5的一端与换向块7的正面固定连接，所述转轴3位于锁身1内腔的表面套设有扭簧8，按动执手4带动转轴3滑动进入第二滑槽13中，此时可以转动转轴3，将第一卡块10与第二卡块11调换位置，可以轻松方便的对执手4的方向进行调换，操作简单方便，并且造价低，在转动执手4的同时不影响插芯锁的使用，增加了插芯锁的实用性。
需要进行执手3的换向时，挤压执手4带动转轴3向锁身1内进入，转轴3带动挡板9向下挤压扭簧8，带动第一卡块10和第二卡块11向内滑动进入第二滑槽13内，此时将执手3转动180度后松开，扭簧8通过挡板9带动转轴3向外运动带动第一卡块10和第二卡块11滑入第一滑槽12中，将转轴3和换向块7完成固定。
需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
