技术领域
本实用新型涉及技术领域，具体为一种热风循环烘箱。
背景技术
目前，热风循环烘箱主要用于医药、化工、食品、农副产品、水产品、轻工业等行业物料的加热固化、干燥脱水，热风循环烘箱空气循环系统采用风机循环送风方式，对物料进行热量传递，并不断补充新鲜空气和排出潮湿空气，烘干时烘干箱能保持适当的相对温度和湿度，现有的热风循环烘箱，由于物料静止不动，导致对物料加热不均匀，热效率低，耗能高，工作效率低下，为了解决上述中存在的问题，因此，我们提出一种热风循环烘箱。
实用新型内容
本实用新型的目的在于提供一种热风循环烘箱，通过电机由升降结构带动斜板上下移动，从而使斜板上的物料可以形成抖动，使用物料可以得到更好的受热，利于提高烘干的效率，解决了背景技术中所提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种热风循环烘箱，包括箱体，所述箱体的顶端连通有入料管和排气壳，所述箱体内部底端的四角均固定有杆壳，且杆壳内置有杆柱，所述杆柱的顶端连接有斜板，所述箱体的内壁安装有电机，所述电机的电机轴上连接有导片，所述导片上安装有第一转轴，所述导片通过第一转轴与导杆相连接，且导杆的末端安装有第二转轴，所述导杆通过第二转轴与固轴架相连接，且固轴架的顶端位于斜板的底端相连接，所述箱体内部的右侧安装有出气板，所述箱体的右端连通有气罩和出料管，所述气罩与出气板相连通。
作为本实用新型的一种优选实施方式，所述排气壳的内部安装有吸湿组件，所述吸湿组件为硅胶，所述排气壳的右端连通有输气管，且输气管的另一端与气罩的顶端相连通。
作为本实用新型的一种优选实施方式，所述入料管的内部连接有管塞，所述出料管的内部安装有电动阀门。
作为本实用新型的一种优选实施方式，通过气罩的内部安装有电热丝和风机，所述气罩的右端开设有进气孔，所述出气板的外壁开设有出气孔，且出气板的内部为中空状。
作为本实用新型的一种优选实施方式，所述杆壳内部的底端安装有弹簧，且弹簧的顶端与杆柱的底端相连接。
与现有技术相比，本实用新型的有益效果如下：
本实用新型一种热风循环烘箱：
1.本实用新型通过电机由升降结构带动斜板上下移动，从而使斜板上的物料可以形成抖动，使用物料可以得到更好的受热，利于提高烘干的效率。
2.本实用新型通过箱体内的热气会通过排气壳进入输气管内，并通过输气管进入气罩的内部，从而可以回收热量，降低能源的效果，提高能源利用的效率，同时排气壳的内部安装有吸湿组件，可对含有湿气的气体进行吸收。
3.本实用新型通过箱体内部安装有斜板，斜板可在烘干结束后，利于斜板上的原料由出料管排出，避免原料的残留。
附图说明
通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

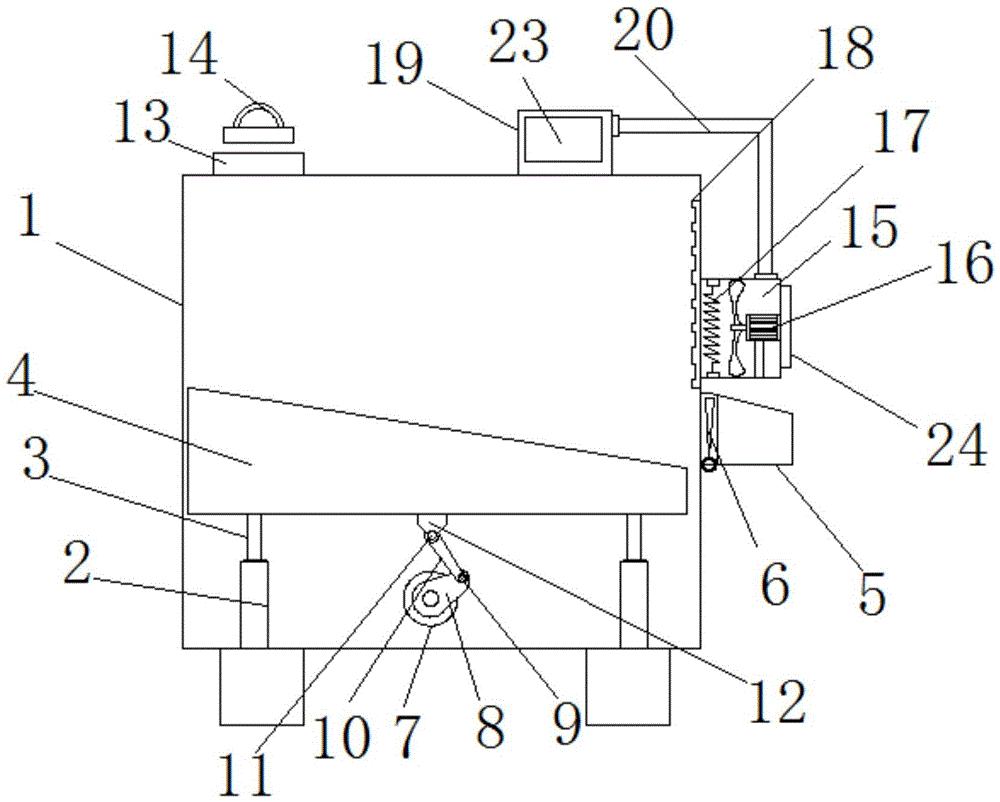

图1为本实用新型热风循环烘箱的整体结构示意图；
图2为本实用新型热风循环烘箱的杆壳内部结构示意图；
图3为本实用新型热风循环烘箱的出气板结构示意图。
图中：1箱体，2杆壳，3杆柱，4斜板，5出料管，6电动阀门，7电机，8导片，9第一转轴，10导杆，11第二转轴，12固轴架，13入料管，14管塞，15气罩，16风机，17电热丝，18出气板，19排气壳，20输气管，21弹簧，22出气孔，23吸湿组件。
具体实施方式
为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。
请参阅图1-3，本实用新型提供一种技术方案：一种热风循环烘箱，包括箱体1，所述箱体1的顶端连通有入料管13和排气壳19，所述箱体1内部底端的四角均固定有杆壳2，且杆壳2内置有杆柱3，所述杆柱3的顶端连接有斜板4，所述箱体1的内壁安装有电机7，所述电机7的电机轴上连接有导片8，所述导片8上安装有第一转轴9，所述导片8通过第一转轴9与导杆10相连接，且导杆10的末端安装有第二转轴11，所述导杆10通过第二转轴11与固轴架12相连接，且固轴架12的顶端位于斜板4的底端相连接，所述箱体1内部的右侧安装有出气板18，所述箱体1的右端连通有气罩15和出料管5，所述气罩15与出气板18相连通。
本实施例中如图1所示，通过电机7由升降结构带动斜板4上下移动，从而使斜板4上的物料可以形成抖动，使用物料可以得到更好的受热，利于提高烘干的效率。
其中，所述排气壳19的内部安装有吸湿组件23，所述吸湿组件23为硅胶，所述排气壳19的右端连通有输气管20，且输气管20的另一端与气罩15的顶端相连通。
本实施例中如图1所示，通过排气壳19的内部安装有吸湿组件23，可对含有湿气的气体进行吸收。
其中，所述入料管13的内部连接有管塞14，所述出料管5的内部安装有电动阀门6。
其中，通过气罩15的内部安装有电热丝17和风机16，所述气罩15的右端开设有进气孔24，所述出气板18的外壁开设有出气孔22，且出气板18的内部为中空状。
其中，所述杆壳2内部的底端安装有弹簧21，且弹簧21的顶端与杆柱3的底端相连接。
在一种热风循环烘箱使用的时候：物料由入料管13进入箱体1的内部，并落再斜板4的顶部，物料堆积在斜板4的顶部，将入料管13插入管塞14，启动电机7工作，电机7的电机轴将带动导片8转动，导片8通过第一转轴9带动导杆10移动，由导杆10末端通过第二转轴11与固轴架12相连，且固轴架12位于斜板4底部，此时斜板4将或上下移动，带动斜板4上的物料位于箱体1内抖动，并分散，启动风机16和电热丝17，热气由出气板18外壁开设的出气孔22置于箱体1的内部，对箱体1内部的物料进行除湿烘干，箱体1内的热气将由排气壳19排出输气管20，在由输气管20回流至气罩15的内部，利于提高能源的使用，同时排气壳19的内部安装有吸湿组件23，吸湿组件23为硅胶，可对排出气体中的水分进行吸收，最后在烘干结束后，启动电动阀门5，烘干后的物料将通过出料管4排出箱体1外，设计简单，较为实用。
以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点，对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
