技术领域
本实用新型涉及长号架技术领域，尤其涉及一种便携式长号架。
背景技术
长号架用于长号的放置，便于工作人员的活动手臂，减缓工作的疲劳度，然而现有的长号架的高度的较高，在携带的过程中容易与其他物体碰撞，且长号架的高度一定，不方便调节，因此造成长号架不方便携带的缺点。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种便携式长号架。
为了实现上述目的，本实用新型采用了如下技术方案：
设计一种便携式长号架，包括安装座，所述安装座的上表面设有管件，管件的顶端插接有安装杆，安装杆和管件之间通过多个定位机构连接，所述定位机构包括第一安装块和第二安装块，第一安装块和第二安装块的一端分别安装在管件和安装杆的侧面，所述第一安装块和第二安装块的位置对应，所述第一安装块的上表面设有第一长条板，第一长条板的侧面开设有长条孔，所述第一长条板的一侧设有第二长条板，第二长条板的顶端安装在第二安装块的底部，第二长条板和第一长条板的侧面接触，所述第二长条板的侧面开设有与长条孔位置对应的方孔，方孔的内部设有固定轴，固定轴上套接有两个挡板，固定轴上套接有弹簧，弹簧的两端分别与两个挡板连接，两个挡板的一端延伸至长条孔的内部，所述长条孔的内部两个对称的侧面上均开设有与挡板位置对应的凹槽，两个挡板上均安装有与凹槽匹配安装的凸块。
优选的，两个所述挡板远离凸块的一端均安装有挡块。
优选的，所述第二长条板的侧面开设有与第一长条板位置对应的滑槽，所述第一长条板的侧面开设有与滑槽位置对应的固定块，固定块安装在滑槽的内部，使得固定块沿着滑槽的侧壁滑动，所述滑槽和固定块至少设有两个并对称排列。
优选的，所述安装座的侧面安装有多个支撑杆，多个支撑杆呈倾斜状排列，所述支撑杆至少设有三个并等角度排列。
优选的，所述安装杆的顶端套接有垫块，垫块位于第二安装块的上方，所述垫块呈喇叭状。
本实用新型提出的一种便携式长号架，有益效果在于：通过加入管件和安装杆，用于调节长号架的高度，在携带长号架时，只需将安装杆插入管件中，缩短了长号架的高度，即可方便工作人员的携带；通过加入挡板、弹簧、凸块和凹槽，用于固定第一长条板和第二长条板，提高长号架在放置长号时的稳定性。本实用新型结构简单，不仅便于工作人员的携带，还提高长号架在使用时的稳定性。
附图说明

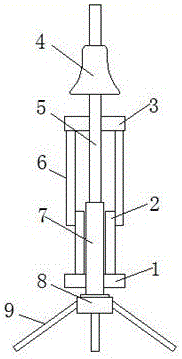

图1为本实用新型提出的一种便携式长号架的结构示意图；
图2为本实用新型提出的一种便携式长号架的第一长条板和第二长条板连接主剖图；
图3为本实用新型提出的一种便携式长号架的第一长条板和第二长条板连接左视图；
图4为本实用新型提出的一种便携式长号架的第一长条板和第二长条板连接右视图；
图5为本实用新型提出的一种便携式长号架的安装座和支撑杆连接结构示意图。
图中：第一安装块1、第一长条板2、第二安装块3、垫块4、安装杆5、第二长条板6、管件7、安装座8、支撑杆9、方孔10、固定轴11、固定块12、滑槽13、挡板14、长条孔15、挡块16、弹簧17、凹槽18、凸块19。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描，显然，描的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
参照图1-5，一种便携式长号架，包括安装座8，安装座8的侧面安装有多个支撑杆9，多个支撑杆9呈倾斜状排列，支撑杆9至少设有三个并等角度排列，多个支撑杆9用于提高长号架所处位置的稳定性。
安装座8的上表面设有管件7，管件7的顶端插接有安装杆5，安装杆5的顶端套接有垫块4，垫块4位于第二安装块3的上方，垫块4呈喇叭状，长号在放置在长号架上时，通常将长号的喇叭端套在垫块4上，用于长号的放置。
安装杆5和管件7之间通过多个定位机构连接，定位机构包括第一安装块1和第二安装块3，第一安装块1和第二安装块3的一端分别安装在管件7和安装杆5的侧面，第一安装块1和第二安装块3的位置对应，第一安装块1的上表面设有第一长条板2，第一长条板2的侧面开设有长条孔15，长条孔15便于挡板14和凸块19的移动，提高了工作人员操作的便捷性。
第一长条板2的一侧设有第二长条板6，第二长条板6的侧面开设有与第一长条板2位置对应的滑槽13，第一长条板2的侧面开设有与滑槽13位置对应的固定块12，固定块12安装在滑槽13的内部，使得固定块12沿着滑槽13的侧壁滑动，滑槽13和固定块12至少设有两个并对称排列，固定块12在滑槽13中滑动，提高第二长条板6在第一长条板2上移动的稳定性。
第二长条板6的顶端安装在第二安装块3的底部，第二长条板6和第一长条板2的侧面接触，第二长条板6的侧面开设有与长条孔15位置对应的方孔10，方孔10的内部设有固定轴11，方孔10用于固定轴11的安装，减少了该长号架多余的体积，方便工作人员拿取该长号架。
固定轴11上套接有两个挡板14，两个挡板14远离凸块19的一端均安装有挡块16，通过加入挡块16，用于工作人员带动挡板14的移动，提高了工作人员操作的便捷性。
固定轴11上套接有弹簧17，弹簧17的两端分别与两个挡板14连接，两个挡板14的一端延伸至长条孔15的内部，长条孔15的内部两个对称的侧面上均开设有与挡板14位置对应的凹槽18，两个挡板14上均安装有与凹槽18匹配安装的凸块19，在凸块19安装在凹槽18中时，弹簧17自身处于压缩状态，因此通过自身的作用，弹簧17的两端对两个挡板14施加压力，带动凸块19安装在凹槽18中，提高了第二长条板6和第一长条板2之间连接的稳定性。
工作原理：在对长号架的高度进行调节时，先拉动两个挡板14，两个挡板14在固定轴11上滑动，因此弹簧17的长度缩短，随着两个挡板14的移动，凸块19从凹槽18中滑动，接着向下按动第二长条板6，因此带动安装杆5在管件7中移动，用于改变安装杆5和管件7之间的高度，在将长号架的高度调节完成后，撤销对两个挡板16的作用力，因此弹簧17通过作用力带动挡板16复位，因此两个凸块19与长条孔15中两个对称的侧面接触，这样完成了长号架高度的调节。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
