技术领域
本实用新型涉及萨克斯技术领域，尤其涉及一种萨克斯生产用清洗装置。
背景技术
萨克斯是由比利时人阿道夫·萨克斯于1840年发明的。阿道夫是一位锐意的乐器制造者，擅长黑管和长笛演奏。他最初的设想是为管弦乐队设计一种低音乐器，比奥菲克莱德号吹奏灵活并能适应室外演出。他将低音单簧管的吹嘴和奥菲克莱德号的管身结合在一起并加以改进，以自己名字命名了这种新型乐器。萨克斯在生产的过程中，萨克斯上会附着很多灰尘，现有的清洗装置是固定的，并不能进行全方位的清洗，容易导致清洗不干净，为此我们提出了一种萨克斯生产用清洗装置。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种萨克斯生产用清洗装置。
为了实现上述目的，本实用新型采用了如下技术方案：
设计一种萨克斯生产用清洗装置，包括底板，所述底板的上方等距设有多个支撑柱，所述支撑柱的上端设有机体，所述机体内固定有多个滑杆，所述滑杆的上方机体的一侧设有门盖，所述滑杆上套设有两个滑块，所述滑块的上方连接有放置板，所述放置板的上方设有夹持机构，所述机体的底部固定有电机，所述电机的输出轴贯穿机体的底部并设有圆盘，所述圆盘上方的边缘设有固定轴，所述固定轴的上端设有限位板，所述固定轴上套设有连杆，所述连杆的一端与其中一个滑块的一侧活动连接，所述电机的一侧机体的底部设有漏斗，所述底板的上方设有与漏斗对应的收集部件，所述收集部件的上方设有水泵，所述水泵的进水口与收集部件连接，所述水泵的出水口连接输水管，所述输水管的一端贯穿机体的顶部并延伸进去设有管道，所述管道的下方设有两个喷头。
优选的，所述收集部件包括设置在底板上方的收集盒，所述收集盒内固定有固定框，所述固定框内固定有过滤网，所述收集盒的一侧设有出水管，所述水泵的进水口与出水管连接。
优选的，所述底板的底部等距设有多个车轮，所述车轮为带刹车部件的万向车轮。
优选的，所述夹持机构包括设置在放置板上方的两个固定板，所述固定板的一侧设有移动杆，所述移动杆的一端设有挡板，所述移动杆的另一端贯穿固定板并延伸出去设有夹板，所述夹板与固定板之间移动杆上套设有弹簧。
优选的，所述门盖为透明钢化玻璃门。
本实用新型提出的一种萨克斯生产用清洗装置，有益效果在于：本实用新型中，启动电机使得圆盘进行转动，进而使得圆盘上方的固定轴进行移动，固定轴上方的限位板用于对连杆进行限位，防止连杆从固定轴上掉落，当固定轴移动时，拉动放置板进行来回移动，进而使得萨克斯进行来回的移动，启动水泵，使得水通过输水管经过喷头喷出，喷头上喷出的水将萨克斯上的灰尘清洗掉，由于萨克斯是来回移动的，进而达到对萨克斯管进行全方位清洗的目的，此装置设计合理，方便操作，通过萨克斯管来回进行移动，然后经过喷头进行清洗，方便将萨克斯上的灰尘彻底的清洗掉，方便人们进行使用。
附图说明

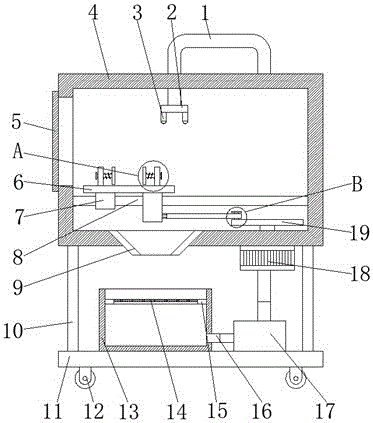

图1为本实用新型提出的一种萨克斯生产用清洗装置的结构示意图；
图2为本实用新型提出的一种萨克斯生产用清洗装置的图1中的A处放大结构示意图；
图3为本实用新型提出的一种萨克斯生产用清洗装置的图1中的B处放大结构示意图。
图中：输水管1、管道2、喷头3、机体4、门盖5、放置板6、滑块7、滑杆8、漏斗9、支撑柱10、底板11、车轮12、收集盒13、过滤网14、固定框15、出水管16、水泵17、电机18、圆盘19、夹板20、移动杆21、弹簧22、固定板23、挡板24、连杆25、限位板26、固定轴27。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
参照图1-3，一种萨克斯生产用清洗装置，包括底板11，底板11的上方等距设有多个支撑柱10，支撑柱10的上端设有机体4，机体4内固定有多个滑杆8，滑杆8的上方机体4的一侧设有门盖5，滑杆8上套设有两个滑块7，滑块7的上方连接有放置板6，底板11的底部等距设有多个车轮12，车轮12为带刹车部件的万向车轮，门盖5为透明钢化玻璃门，车轮12的设置方便此装置进行移动，底板11上方的支撑柱10用于对机体4进行支撑，打开门盖5，方便工作人员将萨克斯放入到机体4，在机体4内安装滑杆8，使得滑块7在滑杆8上进行来回的滑动，进而带动放置板6进行移动。
放置板6的上方设有夹持机构，夹持机构包括设置在放置板6上方的两个固定板23，固定板23的一侧设有移动杆21，移动杆21的一端设有挡板24，移动杆21的另一端贯穿固定板23并延伸出去设有夹板20，夹板20与固定板23之间移动杆21上套设有弹簧22，在放置板6的上方安装固定板23，挡板24用于对移动杆21进行限位，进而防止了移动杆21掉落，在弹簧22的作用力下，从而推动夹板20进行移动，当两个夹板20相互靠近时，从而达到将萨克斯管固定的目的。
机体4的底部固定有电机18，电机18的输出轴贯穿机体4的底部并设有圆盘19，圆盘19上方的边缘设有固定轴27，固定轴27的上端设有限位板26，固定轴27上套设有连杆25，连杆25的一端与其中一个滑块7的一侧活动连接，启动电机18使得圆盘19进行转动，进而使得圆盘19上方的固定轴27进行移动，固定轴27上方的限位板26用于对连杆25进行限位，防止连杆25从固定轴27上掉落，当固定轴27移动时，拉动放置板6进行来回移动，进而使得萨克斯进行来回的移动。
电机18的一侧机体4的底部设有漏斗9，底板11的上方设有与漏斗9对应的收集部件，收集部件包括设置在底板11上方的收集盒13，收集盒13内固定有固定框15，固定框15内固定有过滤网14，收集盒13的一侧设有出水管16，水泵17的进水口与出水管16连接，收集部件的上方设有水泵17，水泵17的进水口与收集部件连接，水泵17的出水口连接输水管1，输水管1的一端贯穿机体4的顶部并延伸进去设有管道2，管道2的下方设有两个喷头3，启动水泵17，使得水通过输水管1经过喷头3喷出，喷头3上喷出的水将萨克斯上的灰尘清洗掉，由于萨克斯是来回移动的，进而达到对萨克斯管进行全方位清洗的目的，这时产生的污水经过漏斗9排出，污水中的杂质经过过滤网14进行过滤，过滤后的水落入到收集盒13内，便于水泵17进行再次的利用，达到节约水资源的目的。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
