技术领域
本实用新型涉及长号加工技术领域，尤其涉及一种长号生产用切割防尘机构。
背景技术
长号又称“拉管号”，是西洋乐器中的一种。在现代乐队中使用的是次中音长号和低音长号两种，他们是铜管乐器中的次中音和低音乐器。次中音长号的演奏技巧主要有单吐法、双吐法、三吐法及加弱音器演奏法等。音色强奏时洪亮辉煌，弱奏时圆润柔和。由于它以滑动的伸缩管代替活塞，故能演奏所有的半音进行，大大地增强了它的表现力。在长号的生产过程中，会产生很多灰尘，如果这些灰尘不清除掉，会对员工的身体健康造成影响，为此我们提出了一种长号生产用切割防尘机构。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种长号生产用切割防尘机构。
为了实现上述目的，本实用新型采用了如下技术方案：
设计一种长号生产用切割防尘机构，包括机体，所述机体的顶部设有开口，所述开口内固定有钢丝网，所述钢丝网的上方开口的内壁上设有固定杆，所述固定杆的一端固定连接有托台，所述开口的下方机体内的顶部设有壳体，所述壳体的底部设有漏斗，所述漏斗的下方壳体内的底部放置有收集箱，所述收集箱的一端贯穿机体的一侧并延伸出去，所述机体的另一侧设有弯管，所述收集箱的一侧设有圆筒，并且圆筒的一端位于弯管内，所述圆筒内固定有过滤网，所述机体的上方通过支撑杆连接有盒体，所述盒体的底部等距设有多个喷头，所述盒体的上方设有风机，所述风机的进风口通过进风管与弯管连接，所述风机的出风口通过出风管与盒体连接。
优选的，所述收集箱的上方机体的一侧固定有圆杆，所述圆杆的一端设有挡板，所述圆杆上套设有卡板，所述卡板的一端位于收集箱的一侧，所述卡板与挡板之间圆杆上套设有弹簧。
优选的，所述机体的底部等距设有多个车轮，所述车轮为带刹车机构的万向车轮。
优选的，所述圆筒位于弯管内的一端呈倾斜设置。
优选的，所述收集箱的一侧设有拉手。
本实用新型提出的一种长号生产用切割防尘机构，有益效果在于：本实用新型中，支撑杆用于安装盒体，在盒体的上方设有风机，通过风机的抽吸，从而使得空气通过开口进入到收集箱内，方便吸入空气，过滤网对灰尘进行过滤，喷头将吸入的空气喷出，方便使得灰尘更快的进入到收集箱内，此装置设计合理，方便操作，便于对产生的灰尘进行吸收，防止灰尘散发在空气中，使得员工能够在更好的环境中进行工作，方便人们进行使用。
附图说明

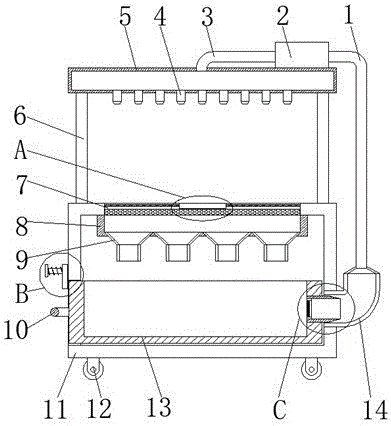

图1为本实用新型提出的一种长号生产用切割防尘机构的结构示意图；
图2为本实用新型提出的一种长号生产用切割防尘机构的图1中的A处放大结构示意图；
图3为本实用新型提出的一种长号生产用切割防尘机构的图1中的B处放大结构示意图；
图4为本实用新型提出的一种长号生产用切割防尘机构的图1中的C处放大结构示意图。
图中：进风管1、风机2、出风管3、喷头4、盒体5、支撑杆6、开口7、壳体8、漏斗9、拉手10、机体11、车轮12、收集箱13、弯管14、钢丝网15、托台16、固定杆17、挡板18、弹簧19、圆杆20、卡板21、圆筒22、过滤网23。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
参照图1-4，一种长号生产用切割防尘机构，包括机体11，机体11的顶部设有开口7，开口7内固定有钢丝网15，钢丝网15的上方开口7的内壁上设有固定杆17，固定杆17的一端固定连接有托台16，开口7的下方机体11内的顶部设有壳体8，壳体8的底部设有漏斗9，机体11的底部等距设有多个车轮12，车轮12为带刹车机构的万向车轮，在机体11的顶部设有开口7，固定杆17的设置用于将托台16固定在开口7内，托台16用于放置待加工的物件，加工过程中产生的灰尘落入到壳体8内，然后经过漏斗9聚集，车轮12的设置从而方便此装置进行移动。
漏斗9的下方壳体8内的底部放置有收集箱13，收集箱13的一端贯穿机体11的一侧并延伸出去，收集箱13的上方机体11的一侧固定有圆杆20，圆杆20的一端设有挡板18，圆杆20上套设有卡板21，卡板21的一端位于收集箱13的一侧，卡板21与挡板18之间圆杆20上套设有弹簧19，收集箱13的一侧设有拉手10，收集箱13用于将聚集的灰尘进行收集，收集箱13的设置，方便工作人员对收集箱13内的灰尘进行清理，圆杆20一端的挡板18用于对卡板21进行限位，防止卡板21掉落，转动卡板21使得卡板21的一端位于收集箱13的一侧，进而对收集箱13进行限位，防止收集箱13移动，在弹簧19的作用力下，达到将卡板21固定的目的。
机体11的另一侧设有弯管14，收集箱13的一侧设有圆筒22，并且圆筒22的一端位于弯管14内，圆筒22内固定有过滤网23，机体11的上方通过支撑杆6连接有盒体5，盒体5的底部等距设有多个喷头4，盒体5的上方设有风机2，风机2的进风口通过进风管1与弯管14连接，风机2的出风口通过出风管3与盒体5连接，圆筒22位于弯管14内的一端呈倾斜设置，当圆筒22的一端位于弯管14内，从而使得收集箱13与弯管14连通，支撑杆6用于安装盒体5，在盒体5的上方设有风机2，通过风机2的抽吸，从而使得空气通过开口7进入到收集箱13内，方便吸入空气，过滤网23对灰尘进行过滤，喷头4将吸入的空气喷出，方便使得灰尘更快的进入到收集箱13内。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
