技术领域
本实用新型涉及乳化剂技术领域，尤其涉及一种乳化剂加热装置。
背景技术
乳化剂是能够改善乳浊液中各种构成相之间的表面张力，使之形成均匀稳定的分散体系或乳浊液的物质。乳化剂是表面活性物质，分子中同时具有亲水基和亲油基，它聚集在油/水界面上，可以降低界面张力和减少形成乳状液所需要的能量，从而提高乳状液的能量，乳化剂是指能够使乳浊液稳定的表面活性剂。因此，在油水体系中加入乳化剂后，水和油就能相互混合，形成完全分散的乳浊液。乳化剂不仅仅能够提高乳浊液的稳定性，还能够决定乳浊液的类型。
在乳化剂进行生产加工时，需要对乳化剂进行加热，但是传统的乳化剂加热装置结构简单，且乳化剂具有较大的粘附性，在排料时，加热箱体内部会粘结大量的乳化剂，由于传统加热装置位置固定，非常不便于进行清理。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种乳化剂加热装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种乳化剂加热装置，包括工作底座，所述工作底座的顶部一侧通过螺栓连接有门型支撑架，且门型支撑架的顶部通过螺栓连接有第一电机，所述工作底座的顶部一侧通过螺栓连接有防水外壳，且防水外壳内部通过螺栓连接有蓄电池，且防水外壳的顶部通过螺栓连接有储料槽，所述门型支撑架的中部开设有第一通孔，且第一通孔内部通过轴承连接有转动轴，且转动轴的一端通过螺栓连接有加热箱体，所述加热箱体的外壁通过螺丝连接有保温层，且加热箱体的内壁开设有加热仓，加热仓内部通过螺丝连接有等距离分布的电加热丝，加热仓的内部通过螺栓连接有温度传感器，所述加热箱体的顶部盖有密封盖，且密封盖的顶部通过螺栓连接有第二电机，所述门型支撑架的顶部通过螺栓连接有变速箱，且变速箱的内壁通过轴承连接有两个提升轮盘，所述第一电机与变速箱通过齿轮啮合连接，且变速箱与提升轮盘通过齿轮啮合连接，所述储料槽的外壁通过螺栓连接有控制器。
优选的，所述工作底座的顶部一侧两端通过螺栓连接有推拉杆，且推拉杆的顶部一端套接有防护橡胶套。
优选的，所述第二电机的输出轴通过联轴器传动连接搅拌轴，且搅拌轴的外壁通过螺栓连接有搅拌叶。
优选的，其中一个所述提升轮盘与加热箱体的外壁底部栓接连接，且另一个提升轮盘与密封盖上安装的钢丝绳栓接。
优选的，所述工作底座的外壁两侧通过转轴连接有两个关于工作底座中轴线对称分布的移动轮。
优选的，所述控制器与第二电机、电加热丝、第一电机的外部开关通过导线电性连接，且控制器与温度传感器通过信号线电性连接，控制器与蓄电池和外部电源均通过输电线电性连接。
优选的，所述密封盖的顶部焊接有四个等距离分布的连接耳座，且连接耳座的内壁栓接有钢丝绳，且密封盖的底部通过螺丝连接有密封橡胶圈。
本实用新型的有益效果为：
1、本实用新型提出的乳化剂加热装置，通过设置有第二电机、搅拌轴、搅拌叶、密封盖、密封橡胶圈，将乳化剂放置在加热箱体中，第一电机将密封盖放置加热箱体的顶部，密封橡胶圈增大了加热箱体的密封性，密封盖上安装的第二电机带动搅拌轴转动，搅拌轴上安装的搅拌叶可对乳化剂进行搅拌，可使乳化剂受热均匀。
2、本实用新型提出的乳化剂加热装置，通过设置有第一电机、门型支撑架、变速箱体、提升转轮、钢丝绳，当加热时结束后，门型支撑架上安装的第一电机带动变速箱体的输出轴转动，变速箱体一侧安装的提升轮盘转动，提升轮盘可通过钢丝绳带动加热箱体进行改变角度，同时提升轮盘带动密封盖进行提升，进一步将乳化液排出，非常便于进行排料，同时便于对加热箱体进行清洗。
3、本实用新型提出的乳化剂加热装置，通过设置有温度传感器、电加热丝、加热箱体、推拉杆、保温层，温度传感器实时检测加热箱体内部的温度，通过信号线将信息传递至控制器，控制器控制电加热丝输出功率，有利于对乳化剂进行加热，同时保温层避免了加热箱体的热量散发，有利于节约资源。
附图说明

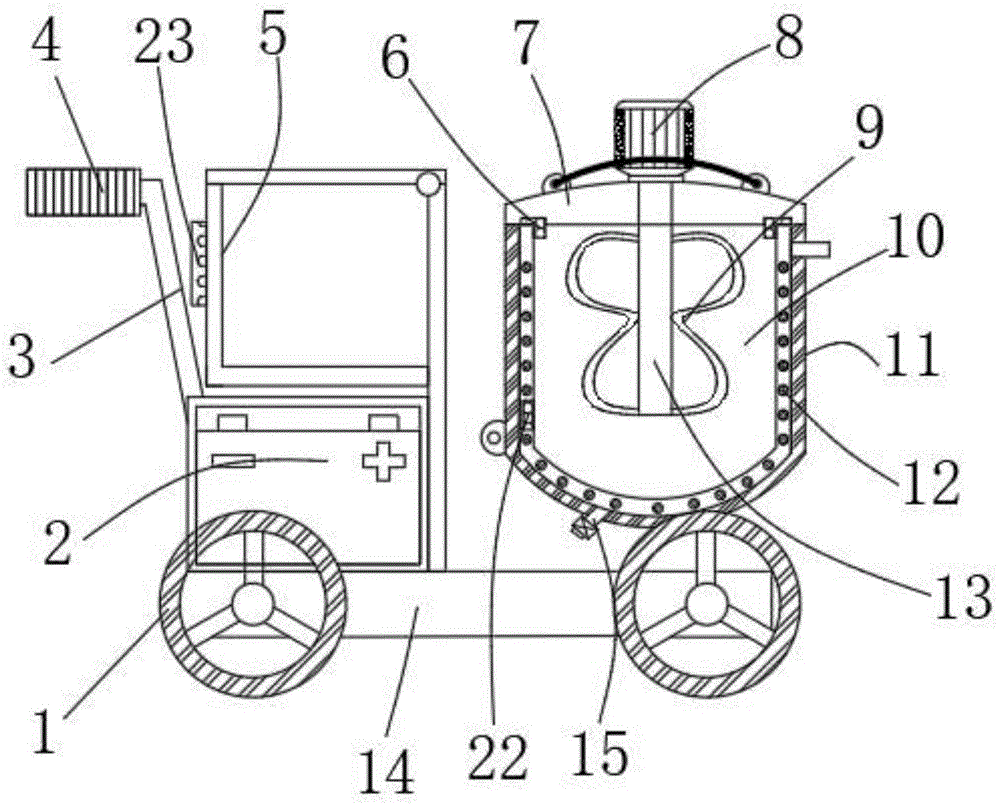

图1为本实用新型提出的一种乳化剂加热装置的剖视结构示意图；
图2为本实用新型提出的一种乳化剂加热装置的正视结构示意图；
图3为本实用新型提出的一种乳化剂加热装置的门型支撑架俯视结构示意图；
图4为本实用新型提出的一种乳化剂加热装置的密封盖结构示意图。
图中：1移动轮、2蓄电池、3推拉杆、4防滑橡胶套、5储料槽、6密封橡胶圈、7密封盖、8第二电机、9搅拌叶、10加热箱体、11保温层、12电加热丝、13搅拌轴、14工作底座、15出油管、16门型支撑架、17第一电机、18钢丝绳、19转动轴、20变速箱体、21提升轮盘、22温度传感器、23控制器。
具体实施方式
下面结合具体实施方式对本专利的技术方案作进一步详细地说明。
下面详细描述本专利的实施例，所述实施例的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的，仅用于解释本专利，而不能理解为对本专利的限制。
在本专利的描述中，需要理解的是，术语“中心”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本专利和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本专利的限制。
在本专利的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“设置”应做广义理解，例如，可以是固定相连、设置，也可以是可拆卸连接、设置，或一体地连接、设置。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本专利中的具体含义。
实施例1
参照图1-3，一种乳化剂加热装置，包括工作底座14，工作底座14的顶部一侧通过螺栓连接有门型支撑架16，且门型支撑架16的顶部通过螺栓连接有第一电机17，工作底座14的顶部一侧通过螺栓连接有防水外壳，且防水外壳内部通过螺栓连接有蓄电池2，且防水外壳的顶部通过螺栓连接有储料槽5，门型支撑架16的中部开设有第一通孔，且第一通孔内部通过轴承连接有转动轴19，且转动轴19的一端通过螺栓连接有加热箱体10，加热箱体10的外壁通过螺丝连接有保温层11，且加热箱体10的内壁开设有加热仓，加热仓内部通过螺丝连接有等距离分布的电加热丝12，加热仓的内部通过螺栓连接有温度传感器22，加热箱体10的顶部盖有密封盖7，且密封盖7的顶部通过螺栓连接有第二电机8，门型支撑架16的顶部通过螺栓连接有变速箱20，且变速箱20的内壁通过轴承连接有两个提升轮盘21，第一电机17与变速箱20通过齿轮啮合连接，且变速箱20与提升轮盘21通过齿轮啮合连接，储料槽5的外壁通过螺栓连接有控制器23。
其中，工作底座14的顶部一侧两端通过螺栓连接有推拉杆3，且推拉杆3的顶部一端套接有防护橡胶套4，第二电机8的输出轴通过联轴器传动连接搅拌轴13，且搅拌轴13的外壁通过螺栓连接有搅拌叶9，其中一个提升轮盘21与加热箱体10的外壁底部栓接连接，且另一个提升轮盘21与密封盖7上安装的钢丝绳18栓接，工作底座14的外壁两侧通过转轴连接有两个关于工作底座14中轴线对称分布的移动轮1，控制器23与第二电机8、电加热丝12、第一电机17的外部开关通过导线电性连接，且控制器23与温度传感器22通过信号线电性连接，控制器23与蓄电池2和外部电源均通过输电线电性连接。
实施例2
参照图4，一种乳化剂加热装置，还包括密封盖7顶部焊接有四个等距离分布的连接耳座，且连接耳座的内壁栓接有钢丝绳18，且密封盖7的底部通过螺丝连接有密封橡胶圈6，将乳化剂放置在加热箱体10中，第一电机17将密封盖7放置加热箱体10的顶部，密封橡胶圈6增大了加热箱体10的密封性，密封盖7上安装的第二电机8带动搅拌轴13转动，搅拌轴13上安装的搅拌叶9可对乳化剂进行搅拌，可使乳化剂受热均匀。
工作原理：将乳化剂放置在加热箱体10中，第一电机17将密封盖7放置加热箱体10的顶部，密封橡胶圈6增大了加热箱体10的密封性，密封盖7上安装的第二电机8带动搅拌轴13转动，搅拌轴13上安装的搅拌叶9可对乳化剂进行搅拌，可使乳化剂受热均匀，当加热时结束后，门型支撑架16上安装的第一电机17带动变速箱体20的输出轴转动，变速箱体20一侧安装的提升轮盘21转动，提升轮盘21可通过钢丝绳18带动加热箱体10进行改变角度，同时提升轮盘21带动密封盖7进行提升，进一步将乳化液排出，非常便于进行排料，同时便于对加热箱体10进行清洗，温度传感器22实时检测加热箱体10内部的温度，通过信号线将信息传递至型号为DATA-7311的控制器23，控制器23控制电加热丝12输出功率，有利于对乳化剂进行加热，同时保温层11避免了加热箱体10的热量散发，有利于节约资源。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
