技术领域
本发明涉及锅炉设备技术领域，具体为一种带沉降室的喷淋清理锅炉。
背景技术
锅炉是一种能量转换设备，向锅炉输入的能量有燃料中的化学能、电能，锅炉输出具有一定热能的蒸汽、高温水或有机热载体，锅炉中产生的热水或蒸汽可直接为工业生产和人民生活提供所需热能，也可通过蒸汽动力装置转换为机械能，或再通过发电机将机械能转换为电能。
然而，现有的锅炉在运行过程中，由于水中杂质会受热析出部分杂质，这些杂质长期积聚在锅炉底部，容易形成水垢，而水垢会导致锅炉的底部传热不良，从而可能会导致事故发生，且现有锅炉的沉降室处理积灰效果并不好，仅靠烟灰自身的重力沉降，一方面烟气中灰尘处理效果不佳，另一方面烟气中的灰尘在受热的情况下，容易附着在排烟管道中，这些积灰长期积累后，影响排烟效果，污染空气，还可能会导致事故发生，且现有的锅炉在运行过程中，由于燃料的不充分燃烧，造成可燃气体积聚在沉降室内，当可燃气气体的浓度达到一定的阈值时，就可能会导致沉降室发生爆炸等事故。
发明内容
本发明提供了一种带沉降室的喷淋清理锅炉，具备便于清理水垢、便于清洗积灰、可燃气体可检测和处理的优点，解决了现有的锅炉在运行过程中，由于水中杂质会受热析出部分杂质，这些杂质长期积聚在锅炉底部，容易形成水垢，而水垢会导致锅炉的底部传热不良，从而可能会导致事故发生，且现有锅炉的沉降室处理积灰效果并不好，仅靠烟灰自身的重力沉降，一方面烟气中灰尘处理效果不佳，另一方面烟气中的灰尘在受热的情况下，容易附着在排烟管道中，这些积灰长期积累后，影响排烟效果，污染空气，还可能会导致事故发生，且现有的锅炉在运行过程中，由于燃料的不充分燃烧，造成可燃气体积聚在沉降室内，当可燃气气体的浓度达到一定的阈值时，就可能会导致沉降室发生爆炸等事故的问题。
本发明提供如下技术方案：一种带沉降室的喷淋清理锅炉，包括固定架，所述固定架的顶部固定安装有支架，所述支架的顶部固定连接有锅炉本体，所述锅炉本体的底部设有水垢沉降室，所述水垢沉降室的侧面固定安装有机箱，所述机箱的内部固定安装有电机，所述电机的输出轴上固定套装有丝杆，所述丝杆的两端均活动套装有刮板，所述水垢沉降室的内部固定套装有位于丝杆两侧的限位杆，且水垢沉降室内腔的两侧均固定连接有固定块，所述固定块的侧面固定套装有第一喷头，所述水垢沉降室底端的中部固定套装有出水管，所述出水管上固定套装有第一阀门，所述锅炉本体的侧面固定套装有排气管，所述排气管的一端固定连接有脱硝沉降室，所述脱硝沉降室内腔的顶部固定安装有喷淋箱，所述喷淋箱的内部固定套装有连接管，且喷淋箱的顶部固定安装有雾化室，所述雾化室的内部固定安装有雾化片，且雾化室的底部固定套装有第二喷头，所述连接管顶端的中部固定连接有进液管，所述进液管底部的一侧固定连接有支管，所述支管的底端固定套装有高压喷头，所述脱硝沉降室的侧面固定安装有清洗箱，所述清洗箱内腔的侧面固定安装有伸缩杆，且清洗箱内腔的侧面固定安装有电推杆，所述电推杆的一端固定连接有清理板，所述清洗箱的底部固定套装有循环管，所述循环管的顶部固定套装有过滤网，且循环管的侧面固定套装有排烟管，所述脱硝沉降室底端的中部固定套装有排污管，且脱硝沉降室顶部的一侧设有可燃气体报警装置，所述脱硝沉降室的侧面固定套装有进气管，所述进气管上固定套装有第二阀门，且进气管的一端活动连接有储气箱，所述储气箱的侧面固定安装有风机，且储气箱远离风机的侧面固定套装有出气管，所述进液管的一端固定连接有碱液箱，所述碱液箱内腔的底部固定安装有水泵，所述水泵的排水管与进液管的一端固定套接。
精选的，所述刮板为L型，且刮板的底部与水垢沉降室内腔的底部活动连接，所述刮板与限位杆活动套接。
精选的，所述清洗箱内腔的顶部固定连接有卡块，且清洗箱上卡块的中部设有凹槽，所述清洗箱上的凹槽与高压喷头固定套接。
精选的，所述伸缩杆的一端与清理板的侧面和固定连接，且伸缩杆位于电推杆的上方。
精选的，所述清理板的外沿与清洗箱的内壁活动连接，且清理板的底部与过滤网的顶部活动连接。
精选的，所述循环管的一端与脱硝沉降室侧面的底部固定套接，且循环管与排烟管的接口处设有导向板。
精选的，所述过滤网位于高压喷头的正下方，且过滤网的大小与高压喷头喷淋的范围大小相适配。
精选的，所述储气箱的底部设有滑轮，且储气箱侧面的出气管上固定套装有电磁阀。
精选的，所述风机的进风管与进气管的一端活动套接，且风机的出风管与储气箱固定套接。
本发明具备以下有益效果：
1、该带沉降室的喷淋清理锅炉，通过电机驱动丝杆转动，使两个刮板相对运动，利用刮板将水垢沉降室底部的水垢铲起，并通过第一喷头对铲起的水垢进行喷淋，使水夹杂着水垢通过出水管排出，从而便于将水垢清洗干净，避免锅炉受热不良而导致的事故发生。
2、该带沉降室的喷淋清理锅炉，通过第二喷头将雾化片雾化的碱液的喷出，从而对进入脱硝沉降室的烟气进行脱硝脱硫处理，并且通过雾化的碱液附着烟气中的颗粒灰尘，将灰尘清理出，通过过滤网拦截烟气中的灰尘，当灰尘积聚一定量的时候，通过电推杆带动清理板对过滤网和管道内的灰尘进行清理，并通过高压喷头喷射碱液，既可对烟气进一步的脱硫脱硝，也可对过滤网进行清洗，避免过滤网堵塞，过滤网上清理出的灰尘被碱液通过循环管带进脱硝沉降室内，且含有灰尘的烟气通过循环管进入脱硝沉降室进一步的循环除尘脱硝，脱硝沉降室内的灰尘伴随碱液一同通过排污管排出，便于将烟气中的灰尘清理干净，且灰尘处理效果好，同时避免灰尘堵塞管道等，从而避免事故发生。
3、该带沉降室的喷淋清理锅炉，通过可燃气体报警装置，检测脱硝沉降室内的可燃气体的浓度，当可燃气体达到一定值后，启动风机将脱硝沉降内的可燃气体抽出至储气箱中待处理，从而避免沉降室内可燃气体过高而导致爆炸等事故。
附图说明

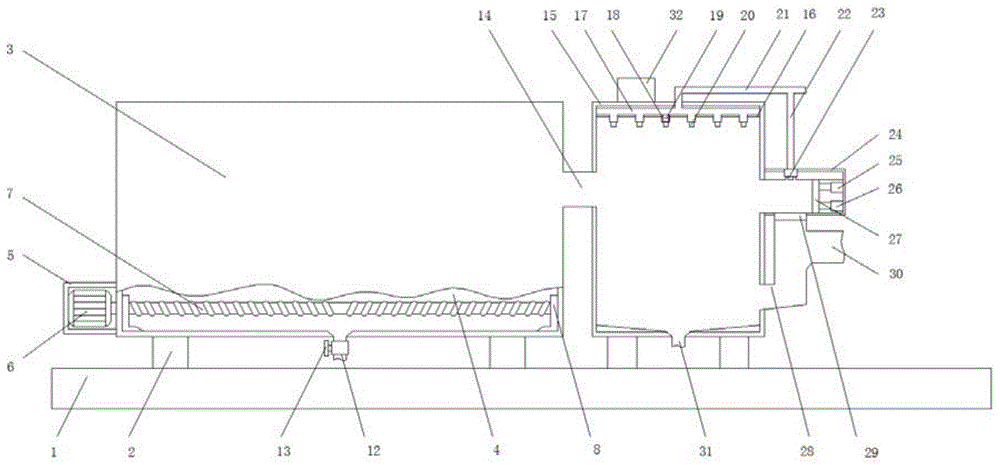

图1为本发明结构示意图；
图2为本发明结构限位杆示意图；
图3为本发明结构储气箱示意图；
图4为本发明结构碱液箱示意图。
图中：1、固定架；2、支架；3、锅炉本体；4、水垢沉降室；5、机箱；6、电机；7、丝杆；8、刮板；9、限位杆；10、固定块；11、第一喷头；12、出水管；13、第一阀门；14、排气管；15、脱硝沉降室；16、喷淋箱；17、连接管；18、雾化室；19、雾化片；20、第二喷头；21、进液管；22、支管；23、高压喷头；24、清洗箱；25、伸缩杆；26、电推杆；27、清理板；28、循环管；29、过滤网；30、排烟管；31、排污管；32、可燃气体报警装置；33、进气管；34、第二阀门；35、储气箱；36、风机；37、出气管；38、碱液箱；39、水泵。
具体实施方式
下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
请参阅图1-4，一种带沉降室的喷淋清理锅炉，包括固定架1，固定架1的顶部固定安装有支架2，支架2的顶部固定连接有锅炉本体3，锅炉本体3的底部设有水垢沉降室4，水垢沉降室4的侧面固定安装有机箱5，机箱5的内部固定安装有电机6，电机6的输出轴上固定套装有丝杆7，丝杆7的一端为正螺纹，丝杆7的另一端为反螺纹，便于通过电机6带动丝杆7转动时，同时带动两个刮板8相对且速率相等的运动，从而将水垢沉降室4底部的水垢清理干净，丝杆7的两端均活动套装有刮板8，刮板8为L型，且刮板8的底部与水垢沉降室4内腔的底部活动连接，刮板8与限位杆9活动套接，利用L型的刮板8，且刮板8底部的部分为直角梯形，便于对水垢进行铲除，利用限位杆9对刮板8进行支撑限位，提高其移动时的稳定性，水垢沉降室4的内部固定套装有位于丝杆7两侧的限位杆9，且水垢沉降室4内腔的两侧均固定连接有固定块10，固定块10的侧面固定套装有第一喷头11，水垢沉降室4底端的中部固定套装有出水管12，出水管12上固定套装有第一阀门13，锅炉本体1的侧面固定套装有排气管14，排气管14的一端固定连接有脱硝沉降室15，脱硝沉降室15内腔的顶部固定安装有喷淋箱16，喷淋箱16的内部固定套装有连接管17，且喷淋箱16的顶部固定安装有雾化室18，雾化室18的内部固定安装有雾化片19，且雾化室18的底部固定套装有第二喷头20，连接管17顶端的中部固定连接有进液管21，进液管21底部的一侧固定连接有支管22，支管22的底端固定套装有高压喷头23，脱硝沉降室15的侧面固定安装有清洗箱24，清洗箱24内腔的顶部固定连接有卡块，且清洗箱24上卡块的中部设有凹槽，清洗箱24上的凹槽与高压喷头23固定套接，利用清洗箱24上的卡块将高压喷头23保护在内，一方面避免烟气聚集在高压喷头23的表面，导致高压喷头23堵塞，另一方面，确保清理板27在管道内移动时，不会与高压喷头23接触而造成损坏，清洗箱24内腔的侧面固定安装有伸缩杆25，伸缩杆25的一端与清理板27的侧面和固定连接，且伸缩杆25位于电推杆26的上方，利用电推杆26推动清理板27，为清理板27的移动提供动力，并利用伸缩杆25对清理板27进行固定和支撑，确保清理板27移动时的稳定性，且清洗箱24内腔的侧面固定安装有电推杆26，电推杆26的一端固定连接有清理板27，清理板27的外沿与清洗箱24的内壁活动连接，且清理板27的底部与过滤网29的顶部活动连接，利用清理板27对清洗箱24的内壁管道进行清理，以及对过滤网29顶部积聚的灰尘进行清理，确保烟气中的灰尘可以被清理干净，同时避免管道和过滤网29出现堵塞，从而避免事故发生，清洗箱24的底部固定套装有循环管28，循环管28的一端与脱硝沉降室15侧面的底部固定套接，且循环管28与排烟管30的接口处设有导向板，当高压喷头23喷出碱液对过滤网29进行清洗时，排烟管30转折处的导向板可以避免碱液流进排烟管30内，同时，利用循环管28将夹杂着灰尘碱液倒至脱硝沉降室15内，再通过排污管31排出，利用循环管28可将含杂质的烟气再次排进脱硝沉降室15内进行进一步的脱硝和除尘处理，提高烟气的脱硝脱硫和除尘效果，循环管28的顶部固定套装有过滤网29，过滤网29位于高压喷头23的正下方，且过滤网29的大小与高压喷头23喷淋的范围大小相适配，利用高压喷头23喷射碱液，既可对过滤网29进行喷淋，防止其堵塞，又可对烟气进行进一步的脱硫脱硝和除尘，且循环管28的侧面固定套装有排烟管30，脱硝沉降室15底端的中部固定套装有排污管31，且脱硝沉降室15顶部的一侧设有可燃气体报警装置32，脱硝沉降室15的侧面固定套装有进气管33，进气管33上固定套装有第二阀门34，且进气管33的一端活动连接有储气箱35，储气箱35的底部设有滑轮，且储气箱35侧面的出气管37上固定套装有电磁阀，利用滑轮使储气箱35可移动，利用出气管37上的电磁阀，当储气箱35移动至特定的地点后，控制阀门将储气箱35内的可燃气体排出，储气箱35的侧面固定安装有风机36，风机36的进风管与进气管33的一端活动套接，且风机36的出风管与储气箱35固定套接，利用可燃气体报警装置32监测脱硝沉降室15内的可燃气体浓度，并利用风机36将脱硝沉降室15内的可燃气体吸取至储气箱35内，避免脱硝沉降室15内的可燃气体浓度过高而可能发生的爆炸等事故发生，且储气箱35远离风机36的侧面固定套装有出气管37，进液管21的一端固定连接有碱液箱38，碱液箱38内腔的底部固定安装有水泵39，水泵39的排水管与进液管21的一端固定套接。
工作原理：首先，在锅炉使用后，开启第一阀门13，启动电机6带动丝杆7转动，从而带动两个刮板8相对运动，将水垢沉降室4底部的水垢铲起，同时利用第一喷头11喷水，使水夹杂水垢一起通过出水管12排出，然后，在锅炉运行过程中，烟气通过排气管14排至脱硝沉降室15内，启动水泵39将碱液箱38内的碱液输送至进液管21内，当碱液流至连接管17内后，通过雾化片19将碱液雾化，对烟气进行脱硝脱硫处理，且雾化的碱液可将烟气中的灰尘沉降至脱硝沉降室15的底部，并通过排污管31排出，且碱液同时流进支管22内，当过滤网29上积聚了一定的灰尘后，通过电推杆26带动清理板27对管道和过滤网29的顶部进行清理，避免管道堵塞，并利用高压喷头23对过滤网29进行冲洗，防止其堵塞，过滤网29上被高压喷头23清理出的灰尘，随碱液通过循环管28流至脱硝沉降室15内并流出，且含有杂质的烟气可通过循环管28流回脱硝沉降室15，循环脱硝和除尘处理，干净的烟气随排烟管30排出，最后，利用可燃气体报警装置32，检测脱硝沉降室15内的可燃气体浓度，当可燃气体浓度达到一定的值后，打开第二阀门34，启动风机36，通过进气管33将脱硝沉降室15内的可燃气体排至储气箱35内待处理，即可。
需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。同时在本发明的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”、“顺时针”、“逆时针”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的设备或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。
尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
