技术领域
本实用新型涉及电力设备技术领域，尤其涉及一种便于检修的电力设备。
背景技术
电表箱是用来对户外设置的用来对电表进行防护的壳体，现有的电表箱中多是多个电表安装在电表箱中，由于箱体空间相对较小，而连接导线又繁多，布线工作效率低甚至出现导线乱搭乱接存在短路触电等安全隐患，在电力人员进行检修和更换导线时需要花费大量的时间进行导线的梳理，增加了检修的工作量和安全隐患，同时电表箱中用于固定电表多采用螺钉配合支架的方式，这种方式检修时需要逐一排查，检修工作量较大。
因此需要一种便于检修的电力设备，能够对电表箱中各个电表连接的导线进行分类固定，从而方便检修人员快速寻找连接导线，缩减检修工作量降低安全风险，从而提高检修效率。
实用新型内容
本实用新型的目的在于提供一种便于检修的电力设备，旨在改善现有电表箱中多是多个电表安装在电表箱中，由于箱体空间相对较小，在电力人员进行检修和更换导线时需要花费大量的时间进行导线的梳理，增加了检修的工作量和安全隐患，同时电表箱中用于固定电表多采用螺钉配合支架的方式，这种方式检修时需要逐一排查，检修工作量较大的问题。
本实用新型是这样实现的：
一种便于检修的电力设备，包括电表箱和安装板，电表箱的内部竖直滑动安装有安装板，且电表箱的前端面通过合页转动安装有柜门，电表箱的上下端面上均安装有固定耳，且电表箱的内部的上下端面上均开设有滑槽，安装板的上下端面上均固定有滑块，且滑块滑动安装在滑槽中，安装板前端面上沿竖直方向间隔设置有安装卡槽和卡线结构，且安装卡槽的内部竖直卡接有电表，卡线结构沿安装板的横向均匀设置，且卡线结构沿安装板的竖直方向平行设置多组。
进一步的，卡线结构是由下线卡和上线卡组成，且下线卡固定连接在安装板上，下线卡的竖截面形状为弧形，且下线卡的侧端面上均开设有安装滑槽，上线卡的竖截面形状为弧形，且上线卡的侧端面上固定有与安装滑槽滑动配合的安装滑块。
进而通过将电表中的延伸出的连接导线安装顺序依次卡接在卡线结构的下线卡中，然后在下线卡中滑动安装上线卡从而卡紧导线，从而防止导线散乱，箱体空间相对较小，而连接导线又繁多，布线工作效率低甚至出现导线乱搭乱接存在短路触电等安全隐患，同时方便进行检修时快速寻找方便。
进一步的，下线卡和上线卡的内壁上均粘接有橡胶垫。
进而通过下线卡和上线卡的内壁上均粘接有橡胶垫，通过橡胶垫能够进一步的卡紧电表的连接导线，防止导线在卡线结构中穿线滑动。
进一步的，电表箱的一侧端面上开设有通槽，且通槽中竖直滑动安装有线孔块。
进而通过电表箱的一侧端面上开设有通槽，且通槽中竖直滑动安装有线孔块，方便导线通过线孔块上的线孔穿出，同时在检修时方便跟随安装板的滑动运动。
进一步的，线孔块的前后端面上均竖直粘接有防尘布，且防尘布的另一端粘接在通槽的前后端面上。
进而通过述线孔块的前后端面上均竖直粘接有防尘布，且防尘布的另一端粘接在通槽的前后端面上，减少外部灰尘通过通槽进入电表箱中破坏电表箱中的整洁。
与现有技术相比，本实用新型的有益效果是：本实用新型为了解决现有电表箱中多是多个电表安装在电表箱中，由于箱体空间相对较小，在电力人员进行检修和更换导线时需要花费大量的时间进行导线的梳理，增加了检修的工作量和安全隐患，同时电表箱中用于固定电表多采用螺钉配合支架的方式，这种方式检修时需要逐一排查，检修工作量较大的问题，在使用该便于检测的电力设备进行电表安装时，在安装使用时首先将电表滑动卡接在安装板的安装卡槽中，然后将电表中的连接导线安装顺序依次卡接在卡线结构的下线卡中，然后在下线卡中滑动安装上线卡从而卡紧导线后，将导线的一端依次贯穿电表箱侧端面的线孔块上的线孔，延伸到电表箱的外部，在进行检修和日常维护记录时，打开电表箱上的柜门。顺次观察检修电表和连接导线，如果在电表箱内部检测不方便，可以将安装板向着柜门方向拉动后，方便进一步检测观察，从而能够对电表箱中各个电表连接的导线进行分类固定，从而方便检修人员快速寻找连接导线，缩减检修工作量降低安全风险，从而提高检修效率。
附图说明
为了更清楚地说明本实用新型实施方式的技术方案，下面将对实施方式中所需要使用的附图作简单地介绍，应当理解，以下附图仅示出了本实用新型的某些实施例，因此不应被看作是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他相关的附图。

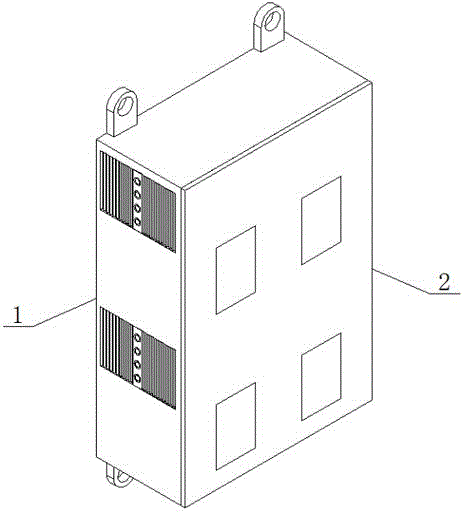

图1是本实用新型的整体结构示意图；
图2是本实用新型的分解结构示意图；
图3是本实用新型实施例中安装板的结构示意图；
图4是本实用新型实施例中电表箱的结构示意图；
图5是本实用新型实施例中卡线结构的结构示意图。
图中：1、电表箱；11、固定耳；12、滑槽；13、通槽；14、线孔块；15、防尘布；2、柜门；3、安装板；31、滑块；32、安装卡槽；33、卡线结构；331、下线卡；332、安装滑槽；333、上线卡；334、安装滑块；335、橡胶垫。
具体实施方式
为使本实用新型实施方式的目的、技术方案和优点更加清楚，下面将结合本实用新型实施方式中的附图，对本实用新型实施方式中的技术方案进行清楚、完整地描述，显然，所描述的实施方式是本实用新型一部分实施方式，而不是全部的实施方式。基于本实用新型中的实施方式，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施方式，都属于本实用新型保护的范围。因此，以下对在附图中提供的本实用新型的实施方式的详细描述并非旨在限制要求保护的本实用新型的范围，而是仅仅表示本实用新型的选定实施方式。基于本实用新型中的实施方式，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施方式，都属于本实用新型保护的范围。
请参阅图1、图2、图3、图4和图5所示，一种便于检修的电力设备，包括电表箱1和安装板3，电表箱1的内部竖直滑动安装有安装板3，且电表箱1的前端面通过合页转动安装有柜门2，电表箱1的上下端面上均安装有固定耳11，且电表箱1的内部的上下端面上均开设有滑槽12，安装板3的上下端面上均固定有滑块31，且滑块31滑动安装在滑槽12中，安装板3前端面上沿竖直方向间隔设置有安装卡槽32和卡线结构33，且安装卡槽32的内部竖直卡接有电表，卡线结构33沿安装板3的横向均匀设置，且卡线结构33沿安装板3的竖直方向平行设置多组。
进而通过在使用该便于检测的电力设备进行电表安装时，在安装使用时首先将电表滑动卡接在安装板3的安装卡槽32中，然后将电表中的连接导线安装顺序依次卡接在卡线结构33的下线卡331中，然后在下线卡331中滑动安装上线卡333从而卡紧导线后，将导线的一端依次贯穿电表箱1侧端面的线孔块14上的线孔，延伸到电表箱1的外部，在进行检修和日常维护记录时，打开电表箱1上的柜门。顺次观察检修电表和连接导线，如果在电表箱1内部检测不方便，可以将安装板3向着柜门方向拉动后，方便进一步检测观察，从而能够对电表箱中各个电表连接的导线进行分类固定，从而方便检修人员快速寻找连接导线，缩减检修工作量降低安全风险，从而提高检修效率。
请参阅图5，卡线结构33是由下线卡331和上线卡333组成，且下线卡331固定连接在安装板3上，下线卡331的竖截面形状为弧形，且下线卡331的侧端面上均开设有安装滑槽332，上线卡333的竖截面形状为弧形，且上线卡333的侧端面上固定有与安装滑槽332滑动配合的安装滑块334。
进而通过将电表中的延伸出的连接导线安装顺序依次卡接在卡线结构33的下线卡331中，然后在下线卡331中滑动安装上线卡333从而卡紧导线，从而防止导线散乱，箱体空间相对较小，而连接导线又繁多，布线工作效率低甚至出现导线乱搭乱接存在短路触电等安全隐患，同时方便进行检修时快速寻找方便。
请参阅图5，下线卡331和上线卡333的内壁上均粘接有橡胶垫335。
进而通过下线卡331和上线卡333的内壁上均粘接有橡胶垫335，通过橡胶垫335能够进一步的卡紧电表的连接导线，防止导线在卡线结构33中穿线滑动。
请参阅图4，电表箱1的一侧端面上开设有通槽13，且通槽13中竖直滑动安装有线孔块14。
进而通过电表箱1的一侧端面上开设有通槽13，且通槽13中竖直滑动安装有线孔块14，方便导线通过线孔块14上的线孔穿出，同时在检修时方便跟随安装板3的滑动运动。
请参阅图4，线孔块14的前后端面上均竖直粘接有防尘布15，且防尘布15的另一端粘接在通槽13的前后端面上。
进而通过述线孔块14的前后端面上均竖直粘接有防尘布15，且防尘布15的另一端粘接在通槽13的前后端面上，减少外部灰尘通过通槽13进入电表箱1中破坏电表箱1中的整洁。
工作原理：在使用该便于检测的电力设备进行电表安装时，在安装使用时首先将电表滑动卡接在安装板3的安装卡槽32中，然后将电表中的连接导线安装顺序依次卡接在卡线结构33的下线卡331中，然后在下线卡331中滑动安装上线卡333从而卡紧导线后，将导线的一端依次贯穿电表箱1侧端面的线孔块14上的线孔，延伸到电表箱1的外部，在进行检修和日常维护记录时，打开电表箱1上的柜门。顺次观察检修电表和连接导线，如果在电表箱1内部检测不方便，可以将安装板3向着柜门方向拉动后，方便进一步检测观察。
通过上述设计得到的装置已基本能满足一种能够对电表箱中各个电表连接的导线进行分类固定，从而方便检修人员快速寻找连接导线，缩减检修工作量降低安全风险，从而提高检修效率的便于检测的电力设备的使用，但本着进一步完善其功能的宗旨，设计者对该装置进行了进一步的改良。
以上所述仅为本实用新型的优选实施方式而已，并不用于限制本实用新型，对于本领域的技术人员来说，本实用新型可以有各种更改和变化。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
