技术领域
本实用新型涉及建筑工具技术领域，具体为一种建筑用工具存放装置。
背景技术
建筑是建筑物与构筑物的总称，利用所掌握的物质技术手段并结合一定的科学规律和美学法则创造为了满足社会生活需求的人工环境，建筑工程中，工人们工作时会使用到很多工具，工具的种类繁多，传统的工具箱都是把所有工具都放进一个箱子里，工具放置杂乱无章，且各个种类的工具之间会相互剐蹭，导致工具外观有很多刮痕，甚至有些小的或者精密的仪器在里面会被撞击坏，再次使用时很难快速得找到对应的工具，需要在工具箱内翻找，大大降低了工作效率，并且在工地上没有固定的书写地方，导致有些时候需要记录时没有地方可以进行书写，只能捧在手中进行记录书写，记录起来极其不便，还会影响记录的数据的可辨识性，影响后期的工作，为此我们提出一种建筑用工具存放装置。
实用新型内容
针对现有技术的不足，本实用新型提供了一种建筑用工具存放装置，具备工具可分类存放、可随时随地的进行记录的优点，解决了上述背景技术中所提出的问题。
本实用新型提供如下技术方案：一种建筑用工具存放装置，包括左箱体，所述左箱体的正面固定安装有滑槽，所述滑槽的内部活动连接有滑条，所述滑条的正面固定安装有桌板，所述桌板的背面固定安装有安装块，所述安装块上活动连接有桌腿，所述左箱体一侧的中部固定安装有第一锁块，所述第一锁块的外侧活动安装有锁扣，所述左箱体一侧的中部固定安装有拧手，所述左箱体的另一侧固定安装有左合页，所述左合页的一端活动安装有转轴，所述转轴的一端固定安装有右合页，所述右合页上固定安装有右箱体，所述右箱体的正面设有收纳盒，所述收纳盒的正面活动安装有盒盖，所述盒盖的底部固定安装有锁栓结构，所述锁栓结构的底部固定安装有标签条，所述右箱体的一侧固定安装有第二锁块。
优选的，所述锁栓结构包括限位块，所述限位块的底部固定安装有卡块，所述卡块的数量为两个，两个所述卡块中间设有栓杆，所述收纳盒的正面固定安装有第一固定块，所述右箱体的正面固定安装有第二固定块，所述栓杆活动套接于第一固定块和第二固定块中。
优选的，所述滑槽的数量为两个，所述滑条的数量为两个。
优选的，所述安装块和桌腿的数量分别为四个。
优选的，所述收纳盒的数量为六个，所述左箱体的正面有两个收纳盒且形状为长方形，所述右箱体的正面有四个收纳盒且形状为正方形。
优选的，所述标签条的数量为六个，且都位于每个收纳盒的正下方。
与现有技术对比，本实用新型具备以下有益效果：
1、该建筑用工具存放装置，通过在左箱体的正面固定安装的滑槽，可以很好通过桌板背面固定安装的滑条将桌板套接在滑槽上，方便施工人员的拿取与存放，也可以使得施工人员在需要记录数据时有桌子可以供他们进行放置记录本，方便进行数据的记录。
2、该建筑用工具存放装置，通过锁栓结构的开关，可以实现盒盖的开关，从而可以保证在收纳盒内的工具不会因为在携带过程中的摇晃导致工具的散出，很好的体现了工具分类存放的功能。
附图说明

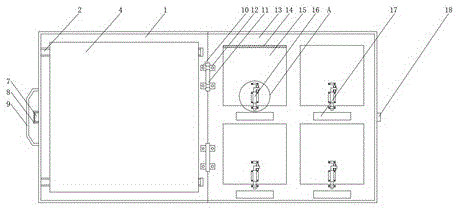

图1为本实用新型结构正面示意图；
图2为本实用新型结构去除桌板正面示意图；
图3为本实用新型结构桌板连接左视示意图；
图4为本实用新型结构桌板背面示意图；
图5为本实用新型结构图1中A处放大示意图。
图中：1、左箱体；2、滑槽；3、滑条；4、桌板；5、安装块；6、桌腿；7、第一锁块；8、锁扣；9、拧手；10、左合页；11、转轴；12、右合页；13、右箱体；14、收纳盒；15、盒盖；16、锁栓结构；1601、限位块；1602、卡块；1603、栓杆；1604、第一固定块；1605、第二固定块；17、标签条；18、第二锁块。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-5，一种建筑用工具存放装置，包括左箱体1，左箱体1的正面固定安装有滑槽2，滑槽2的内部活动连接有滑条3，滑条3的正面固定安装有桌板4，桌板4的背面固定安装有安装块5，安装块5上活动连接有桌腿6，左箱体1一侧的中部固定安装有第一锁块7，第一锁块7的外侧活动安装有锁扣8，左箱体1一侧的中部固定安装有拧手9，左箱体1的另一侧固定安装有左合页10，左合页10的一端活动安装有转轴11，转轴11的一端固定安装有右合页12，右合页12上固定安装有右箱体13，右箱体13的正面设有收纳盒14，收纳盒14的正面活动安装有盒盖15，盒盖15的底部固定安装有锁栓结构16，锁栓结构16的底部固定安装有标签条17，右箱体13的一侧固定安装有第二锁块18。
其中，锁栓结构16包括限位块1601，限位块1601的底部固定安装有卡块1602，卡块1602的数量为两个，两个卡块1602中间设有栓杆1603，收纳盒14的正面固定安装有第一固定块1604，右箱体13的正面固定安装有第二固定块1605，栓杆1603活动套接于第一固定块1604和第二固定块1605中，通过锁栓结构16可以锁住每个收纳盒14，防止里面的工具散落出来。
其中，滑槽2的数量为两个，滑条3的数量为两个，通过滑条3套接在滑槽2中，可以实现将桌板4固定放置在存放装置中。
其中，安装块5和桌腿6的数量分别为四个，通过四个桌腿6可以将桌板4撑起，形成桌面，便于施工人员进行书写。
其中，所述收纳盒14的数量为六个，所述左箱体1的正面有两个收纳盒14且形状为长方形，所述右箱体13的正面有四个收纳盒14且形状为正方形，这样充分利用箱体内的空间，且不同形状的收纳盒14可以收纳长度不同的工具，提高该存放装置的适用范围。
其中，标签条17的数量为六个，且都位于每个收纳盒14的正下方，实现了对工具分类存放的需求，可以方便施工人员能够快速准确得对收纳盒14中的工具进行存取。
工作原理：使用时，将工具存放装置水平放置，打开锁扣8，然后打开存放装置，通过桌板4背面固定安装的滑条3在左箱体1正面固定安装的滑槽2中滑动取出桌板4，然后根据标签条17上标记的工具类型找到对应的收纳盒14，然后将栓杆1603旋转到与收纳盒14垂直的方向，再将栓杆1603向上拉，当栓杆1603接触到限位块1601，向收纳盒14正面的方向拉动栓杆1603，从而打开收纳盒14，拿取想要的工具，使用完成后将工具放回原来的收纳盒14中，关闭收纳盒14，将栓杆1603向下拉，当栓杆1603的横杆处于两个卡块1602中间时，将栓杆1603旋转至有卡块1602的一侧水平的位置，在将桌板4背面固定安装的两个滑条3卡入两个滑槽2中，将桌板4向右推到最右端，将左箱体1和右箱体13合并在一起关闭存放装置，锁上锁扣8，即可。
需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。同时在本实用新型的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”、“顺时针”、“逆时针”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的设备或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。且在本实用新型的附图中，填充图案只是为了区别图层，不做其他任何限定。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
