一种建筑工地用灰尘吸附装置

出售状态:已下证
专 利 号 :已交易,保密
专利类型:实用新型
专利分类:建筑施工
出售价格:
直 接 购 买 联 系 客 服

详细介绍


技术领域

本实用新型涉及一种建筑施工防护设备,具体是一种建筑工地用灰尘吸附装置。


背景技术

空气质量的好坏反映了空气污染程度,它是依据空气中污染物浓度的高低来判断的。空气污染是一个复杂的现象,在特定时间和地点空气污染物浓度受到许多因素影响。来自固定和流动污染源的人为污染物排放大小是影响空气质量的最主要因素之一,其中包括车辆、船舶、飞机的尾气、工业污染、居民生活和取暖、垃圾焚烧以及建筑施工等。城市的发展密度、地形地貌和气象等也是影响空气质量的重要因素。

随着城市化建设的突飞猛进,建筑施工所带来的扬尘对空气的污染较为严重,传统的扬尘抑制手段都是通过对空气中进行喷雾,以实现降尘目的。但是喷雾降尘需依赖较大的喷雾机,才能覆盖大面积的扬尘区域,成本高,且不利于建筑施工作业。


实用新型内容

针对上述现有技术的不足,本实用新型要解决的技术问题是提供一种建筑工地用灰尘吸附装置。

为解决上述技术问题,本实用新型提供了如下技术方案:

一种建筑工地用灰尘吸附装置,包括外框和静电发生器;所述外框内部中空,外框上表面设置有若干均匀密布的吸尘孔,静电发生器设置在外框右下方,所述外框内底部设置有灰尘吸附板;所述灰尘吸附板右侧通过导线电性连接至静电发生器的放电针。

作为本实用新型进一步的改进方案:所述吸尘孔为自外框外部向内孔径逐渐缩小的锥形孔结构。

作为本实用新型进一步的改进方案:所述灰尘吸附板下部设置有与灰尘吸附板紧贴的金属板;所述金属板通过导线接地。

作为本实用新型进一步的改进方案:所述灰尘吸附板采用塑料制成。

作为本实用新型再进一步的改进方案:还包括灰尘刮动装置,所述灰尘刮动装置包括位于外框内部的刮板以及固定连接在刮板上方中部的推杆;所述刮板一端面紧贴灰尘吸附板,推杆远离刮板的一端向上延伸至外框外部。

作为本实用新型再进一步的改进方案:所述外框底部还设置有灰尘储存箱;所述灰尘储存箱上部连通至外框内腔。

作为本实用新型再进一步的改进方案:所述灰尘储存箱前方下部通过铰链连接有前盖板;所述前盖板上设置有把手。

与现有技术相比,本实用新型的有益效果是:

本实用新型通过静电吸附的原理,对建筑工地环境中的灰尘进行吸收,起到了有效的灰尘清理效果,避免了工地环境灰尘的大面积扩散,保护了人体健康,同时,本实用新型还具有结构简单,成本低的优点。


附图说明

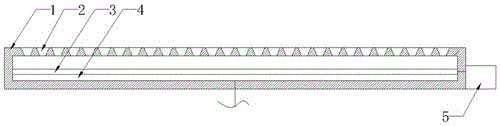

图1为一种建筑工地用灰尘吸附装置的结构示意图;

图2为一种建筑工地用灰尘吸附装置中灰尘刮动装置的结构示意图;

图3为一种建筑工地用灰尘吸附装置的主视图;

图中:1-外框、2-吸尘孔、3-灰尘吸附板、4-金属板、5-静电发生器、6-刮板、7-推杆、8-灰尘储存箱、9-前盖板、10-把手。


具体实施方式

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

下面详细描述本专利的实施例,所述实施例的示例在附图中示出,其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的,仅用于解释本专利,而不能理解为对本专利的限制。

在本专利的描述中,需要理解的是,术语“中心”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系,仅是为了便于描述本专利和简化描述,而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作,因此不能理解为对本专利的限制。

在本专利的描述中,需要说明的是,除非另有明确的规定和限定,术语“安装”、“相连”、“连接”、“设置”应做广义理解,例如,可以是固定相连、设置,也可以是可拆卸连接、设置,或一体地连接、设置。对于本领域的普通技术人员而言,可以根据具体情况理解上述术语在本专利中的具体含义。


实施例1

请参阅图1,本实施例提供了一种建筑工地用灰尘吸附装置,包括外框1和静电发生器5;所述外框1内部中空,外框1上表面设置有若干均匀密布的吸尘孔2,静电发生器5设置在外框1右下方,所述外框1内底部设置有灰尘吸附板3;所述灰尘吸附板3右侧通过导线电性连接至静电发生器5的放电针;

将静电发生器5接通电源,静电发生器5释放带有正负离子的电荷,正负离子电荷通过放电针传递至灰尘吸附板3,使得灰尘吸附板3表面带电,从而将外部灰尘从吸尘孔2吸入外框1内部,并粘附在灰尘吸附板3上;

所述吸尘孔2的形状不加限定,本实施例中,为避免灰尘进入外框1内部后未被吸附又从吸尘孔2出去,优选的,所述吸尘孔2为自外框1外部向内孔径逐渐缩小的锥形孔结构,通过呈锥形孔结构的吸尘孔2,使得灰尘进入外框1内部后很难再从人孔底部出去,保证了灰尘的吸附效率;

所述灰尘吸附板3下部设置有与灰尘吸附板3紧贴的金属板4;所述金属板4通过导线接地,通过金属板4接地,使得静电放电形成一个完整的回路,保证灰尘吸附板3上能够被加有更多的电荷,提高吸附效率;

所述灰尘吸附板3的材质不加限定,本实施例中,优选的,所述灰尘吸附板3采用塑料制成,由于塑料的电阻值较高,塑料材质的灰尘吸附板3更容易吸附电荷。


实施例2

请参阅图2-3,一种建筑工地用灰尘吸附装置,本实施例相较于实施例1,还包括灰尘刮动装置,所述灰尘刮动装置包括位于外框1内部的刮板6以及固定连接在刮板6上方中部的推杆7;所述刮板6一端面紧贴灰尘吸附板3,推杆7远离刮板6的一端向上延伸至外框1外部;当灰尘吸附板3吸附一定量的灰尘后,通过推动推杆7,操控刮板6将灰尘吸附板3表面的灰尘刮向灰尘吸附板3底部,实现灰尘吸附板3的清理;

所述外框1底部还设置有灰尘储存箱8;所述灰尘储存箱8上部连通至外框1内腔,灰尘储存箱8前方下部通过铰链连接有前盖板9;所述前盖板9上设置有把手10,经刮板6刮下的灰尘落进灰尘储存箱8内,打开前盖板9即可将灰尘清理出去。

本实用新型通过静电吸附的原理,对建筑工地环境中的灰尘进行吸收,起到了有效的灰尘清理效果,避免了工地环境灰尘的大面积扩散,保护了人体健康。

上面对本专利的较佳实施方式作了详细说明,但是本专利并不限于上述实施方式,在本领域的普通技术人员所具备的知识范围内,还可以在不脱离本专利宗旨的前提下做出各种变化。
