厨房用固液分离式垃圾处理机

出售状态:已下证
专 利 号 :已交易,保密
专利类型:实用新型
专利分类:家居用品
出售价格:
直 接 购 买 联 系 客 服

详细介绍


技术领域

本实用新型涉及厨房垃圾处理领域,特别涉及厨房用固液分离式垃圾处理机。


背景技术

厨房食物垃圾处理器是一种现代化的厨房电器,垃圾处理器可处理绝大多数食物垃圾,可将食物垃圾直接倒入垃圾处理器,食物残渣会被瞬间研磨粉碎,随水流入排污管,但是在现有技术中,垃圾处理器不能直接将是食物垃圾固液分离,因此不能够将固体的食物垃圾破碎的彻底,这样会导致排水管和下水管堵塞,故此,我们提出一种新的厨房用固液分离式垃圾处理机。


实用新型内容

本实用新型的主要目的在于提供厨房用固液分离式垃圾处理机,可以有效解决背景技术中的问题。

为实现上述目的,本实用新型采取的技术方案为:

厨房用固液分离式垃圾处理机,包括箱体,所述箱体下端四角均固定连接有支柱,所述箱体内右部设置有破碎腔,所述箱体内左部下端设置有液体腔,所述液体腔与破碎腔下端中部均固定连接有下料管,所述箱体内左部上端设置有分离腔,所述分离腔下端设置有第一漏网,且第一漏网与液体腔内部相通,所述分离腔右端开有出料口,且出料口与破碎腔内部相通,所述分离腔正上端设置有进料斗,所述进料斗左端与分离腔内部相通。

优选的,所述分离腔包括传动机构、承重板、螺旋叶和螺旋轴,所述螺旋轴左端贯穿箱体左壁与传动机构活动连接,所述承重板固定连接在箱体左端上部,所述传动机构固定安装在承重板上端中部,所述螺旋叶均匀固定连接在螺旋轴表面,且螺旋叶位于分离腔内。

优选的,所述破碎腔包括第二漏网、转动轴、破碎刀和电机,所述转动轴上端贯穿破碎腔上壁与电机转动连接,所述破碎刀设置有若干组且均匀固定安装在转动轴表面,所述第二漏网固定安装在破碎腔内下腔壁中部,所述第二漏网与下料管固定连接且与其内部相通。

优选的,所述进料斗包括挡板和料口,所述挡板固定连接在料口内右端且呈倾斜安装,所述料口底端与箱体上端左部固定连接。

优选的,所述破碎刀刀片呈齿状,所述第二漏网大小与下料管相同。

优选的,所述下料管为内中空结构并与外部水管相连接。

与现有技术相比,本实用新型具有如下有益效果:

1.通过在箱体内设置分离腔,将食物垃圾在分离腔内通过螺旋叶推动固体食物垃圾,液体通过第一漏网流入到液体腔,彻底的将固体垃圾和液体垃圾分离,又在分离腔内设置出料口可直接将固体的食物垃圾流入到破碎腔内;

2.通过将破碎刀设置成齿状,能更好的将固体食物垃圾分解粉碎,通过第二漏网流出去,固体垃圾经过粉碎后,不会出现堵塞排水管和下水道的状况。


附图说明

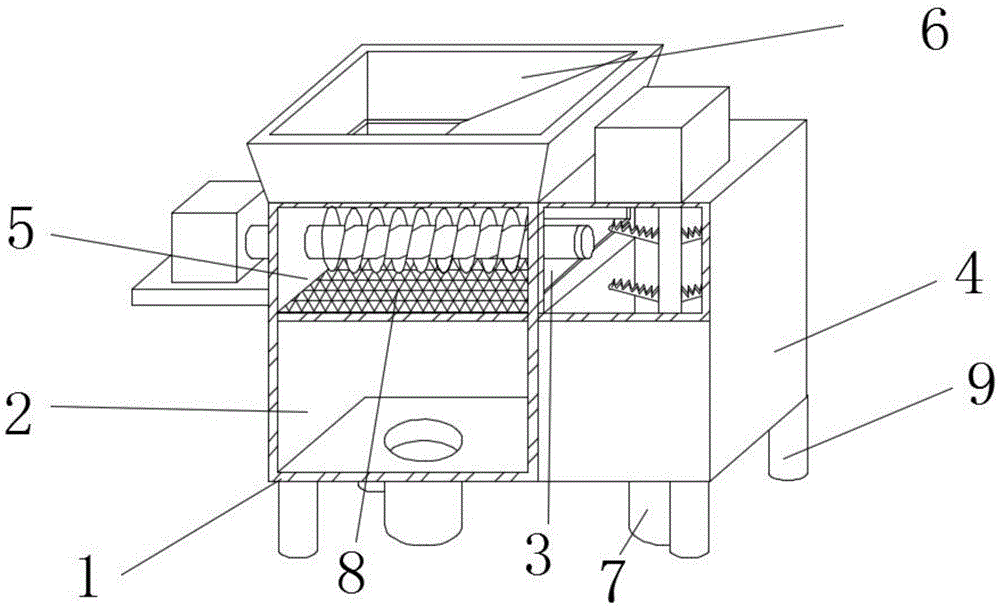

图1为本实用新型厨房用固液分离式垃圾处理机的整体结构示意图;

图2为本实用新型厨房用固液分离式垃圾处理机的分离腔整体结构示意图;

图3为本实用新型一种厨房用固液分离式垃圾处理机的破碎腔整体结构示意图;

图4为本实用新型厨房用固液分离式垃圾处理机的下料斗整体结构示意图。

图中:1、箱体;2、液体腔;3、出料口;4、破碎腔;5、分离腔;6、进料斗;7、下料管;8、第一漏网;9、支柱;41、第二漏网;42、转动轴;43、破碎刀;44、电机;51、传动机构;52、承重板;53、螺旋叶;54、螺旋轴;61、挡板;62、料口。


具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解,下面结合具体实施方式,进一步阐述本实用新型。

在本实用新型的描述中,需要说明的是,术语“上”、“下”、“内”、“外”“前端”、“后端”、“两端”、“一端”、“另一端”等指示的方位或位置关系为基于附图所示的方位或位置关系,仅是为了便于描述本实用新型和简化描述,而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作,因此不能理解为对本实用新型的限制。此外,术语“第一”、“第二”仅用于描述目的,而不能理解为指示或暗示相对重要性。

在本实用新型的描述中,需要说明的是,除非另有明确的规定和限定,术语“安装”、“设置有”、“连接”等,应做广义理解,例如“连接”,可以是固定连接,也可以是可拆卸连接,或一体地连接;可以是机械连接,也可以是电连接;可以是直接相连,也可以通过中间媒介间接相连,可以是两个元件内部的连通。对于本领域的普通技术人员而言,可以具体情况理解上述术语在本实用新型中的具体含义。

如图1-4所示,包括箱体1,其特征在于:箱体1下端四角均固定连接有支柱9,箱体1内右部设置有破碎腔4,箱体1内左部下端设置有液体腔2,液体腔2与破碎腔4下端中部均固定连接有下料管7,箱体1内左部上端设置有分离腔5,分离腔5下端设置有第一漏网8,且第一漏网8与液体腔2内部相通,分离腔5右端开有出料口3,且出料口3与破碎腔4内部相通,分离腔5正上端设置有进料斗6,进料斗6左端与分离腔5内部相通。

分离腔5包括传动机构51、承重板52、螺旋叶53和螺旋轴54,螺旋轴54左端贯穿箱体1左壁与传动机构51活动连接,承重板52固定连接在箱体1左端上部,传动机构51固定安装在承重板52上端中部,螺旋叶53均匀固定连接在螺旋轴54表面,且螺旋叶53位于分离腔5内,且螺旋叶53转动时能推动固体垃圾从出料口3流入到破碎腔4;破碎腔4包括第二漏网41、转动轴42、破碎刀43和电机44,转动轴42上端贯穿破碎腔4上壁与电机44转动连接,破碎刀43设置有若干组且均匀固定安装在转动轴42表面,第二漏网41固定安装在破碎腔4内下腔壁中部,第二漏网41与下料管7固定连接且与其内部相通;进料斗6包括挡板61和料口62,挡板61固定连接在料口62内右端且呈倾斜安装,这样液体就不会与固体分离端相接,触料口62底端与箱体1上端左部固定连接;破碎刀43刀片呈齿状,能使固体垃圾分离的更彻底,第二漏网41大小与下料管7相同;下料管7为内中空结构并与外部水管相连接。

需要说明的是,本实用新型为厨房用固液分离式垃圾处理机,通过将食物垃圾倒入进料斗6,食物垃圾通过进料斗6进入分离腔5,因设置了挡板61,食物垃圾不会流入到固体食物垃圾区域,此时传动机构51运作,带动螺旋轴54和螺旋叶53转动,此时液体会通过第一漏网8流入到液体腔2,螺旋叶53的转动推动固体食物垃圾到出料口3,固体食物垃圾从出料口3进入到破碎腔4内,此时电机44启动,电机44带动转动轴42与破碎刀43转动,对食物垃圾进行粉碎切割,在食物垃圾粉碎过后,通过第二漏网41流出,此时的固体食物垃圾及小,不会出现堵塞排水管和下水道的情况,液体垃圾和粉碎过的固体垃圾通过均下料管7流出,整个装置结构简单,能很好的固液分离使食物垃圾清除的更彻底,改善了厨房的环境。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解,本实用新型不受上述实施例的限制,上述实施例和说明书中描述的只是说明本实用新型的原理,在不脱离本实用新型精神和范围的前提下,本实用新型还会有各种变化和改进,这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
