技术领域
本实用新型涉及灭火装置领域,特别是涉及厨房灭火装置。
背景技术
厨房是使用明火进行作业的场所,若操作不当,很容易引起泄漏、燃烧、爆炸。在餐厅等集中作业的后厨需要进行分区控制灭火,避免大范围喷淋灭火造成正常作业中断,使火灾直接损失和间接损失扩大。
对比申请号为201711232081.8的中国专利,公开了厨房灭火装置,包括控制箱、灭火储气罐、灭火管道、支架、喷头,所述灭火储气罐一侧设置有电磁阀,所述电磁阀远离所述灭火储气罐一侧设置有气泵,所述气泵远离所述灭火储气罐一侧设置有所述控制箱,所述控制箱内部设置有电池和控制器,所述电池上方设置有存储器。
上述专利灭火剂在喷洒后容易飘过分区造成正常分区的污染,同时火焰也有可能进行蔓延。因此要设计一种新的设备,本实用新型利用分隔卷帘在火灾发生时将区域进行分隔,避免了火灾的蔓延,同时由于将区域分隔开来,灭火时只在火焰区进行,避免了正常区域的损失,并且在火焰扑灭后,正常区域可以快速恢复作业,减小了损失。
实用新型内容
本实用新型的目的就在于为了解决上述问题而提供厨房灭火装置,本实用新型提高了厨房自动灭火分区控制的可靠性。
本实用新型通过以下技术方案来实现上述目的:
厨房灭火装置,包括储存罐、分隔卷帘、灭火支管,所述储存罐内设置有灭火剂,所述储存罐上面设置有灭火总管,所述灭火总管上面设置有总控阀,所述总控阀型号为SJ3000型,所述灭火总管下面设置有所述灭火支管,所述灭火支管上面设置有分控阀,所述分控阀型号为SJ2000型,所述分控阀一侧设置有喷头,所述喷头一侧设置有烟雾传感器,所述烟雾传感器型号为TAD-168型,所述喷头下方设置有燃气灶,所述燃气灶下面设置有支撑台,所述支撑台之间设置有隔离道,所述灭火支管下方设置有卷帘罩,所述卷帘罩上面设置有单片机,所述单片机型号为C51型,所述单片机一侧设置有无线收发器,所述无线收发器型号为DMX512型,所述卷帘罩前面设置有电动机,所述电动机型号为Z4-165型,所述电动机后面设置有卷帘轴,所述卷帘轴上面设置有所述分隔卷帘。
进一步设置:所述灭火总管和所述储存罐使用卡箍连接,所述灭火支管焊接在所述灭火总管上。
如此设置,卡箍连接便于拆装更换所述储存罐,焊接使所述灭火支管结实耐用。
进一步设置:所述烟雾传感器、所述分控阀、所述喷头和所述燃气灶都设置有2个。
如此设置,2个数量的设置满足了分区控制的要求。
进一步设置:所述喷头与所述灭火支管使用密封螺纹连接,所述烟雾传感器与所述灭火支管使用螺栓连接。
如此设置,密封螺纹连接保证了所述喷头的密封,螺栓连接便于拆装维修所述烟雾传感器。
进一步设置:所述电动机和所述卷帘罩使用螺栓连接,所述分隔卷帘穿过所述卷帘罩。
如此设置,螺栓连接便于拆装维修所述电动机,所述分隔卷帘穿过所述卷帘罩,便于放下所述分隔卷帘。
进一步设置:所述分隔卷帘采用耐火材料制作,所述卷帘轴和所述卷帘罩使用轴承连接。
如此设置,耐火材料保证了所述分隔卷帘阻挡火焰的蔓延,轴承连接保证了所述卷帘轴灵活旋转。
进一步设置:所述单片机分别与所述无线收发器、所述电动机、所述烟雾传感器、所述总控阀和所述分控阀使用电连接。
如此设置,电连接便于控制信号的传输。
与现有技术相比,本实用新型的有益效果如下:
1、利用分隔卷帘在火灾发生时将区域进行分隔,避免了火灾的蔓延;
2、由于将区域分隔开来,灭火时只在火焰区进行,避免了正常区域的损失;
3、在火焰扑灭后,正常区域可以快速恢复作业,减小了损失。
附图说明
为了更清楚地说明本实用新型实施例或现有技术中的技术方案,下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍,显而易见地,下面描述中的附图仅是本实用新型的一些实施例,对于本领域普通技术人员来讲,在不付出创造性劳动性的前提下,还可以根据这些附图获得其他的附图。

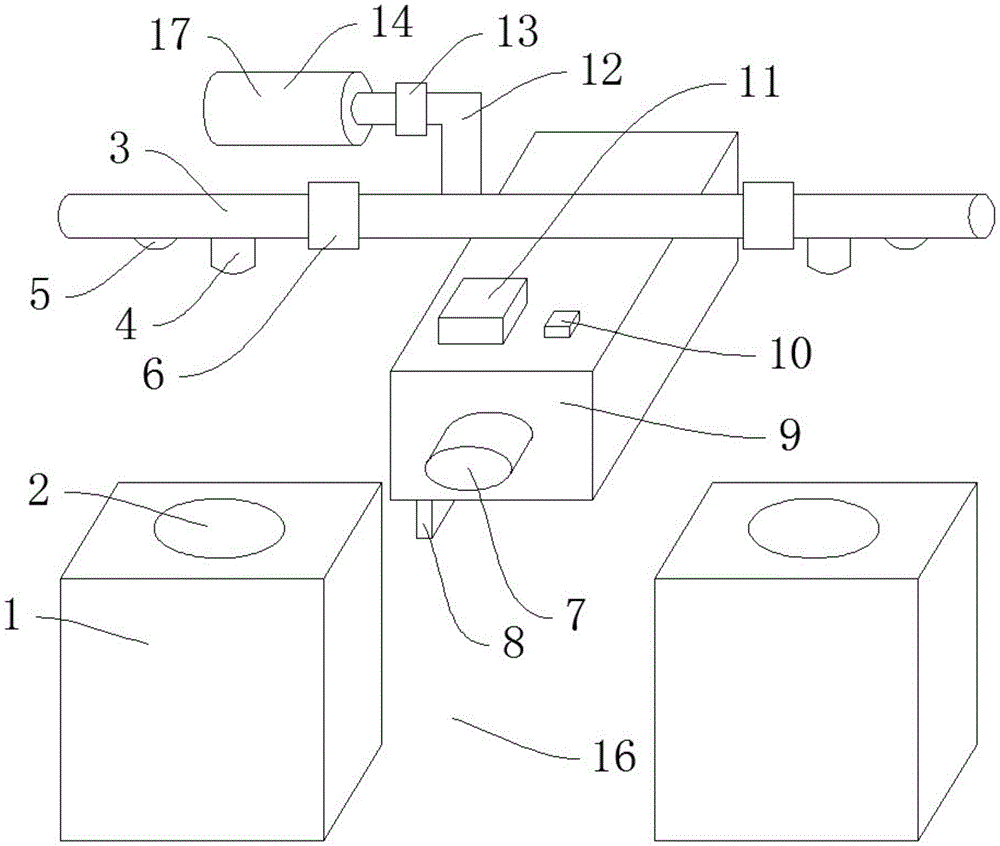

图1是本实用新型所述厨房灭火装置的结构示意图;
图2是本实用新型所述厨房灭火装置的灭火总管连接示意图;
图3是本实用新型所述厨房灭火装置的卷帘罩截面示意图;
图4是本实用新型所述厨房灭火装置的电路结构流程框图。
附图标记说明如下:
1、支撑台;2、燃气灶;3、灭火支管;4、喷头;5、烟雾传感器;6、分控阀;7、电动机;8、分隔卷帘;9、卷帘罩;10、无线收发器;11、单片机;12、灭火总管;13、总控阀;14、储存罐;15、卷帘轴;16、隔离道;17、灭火剂。
具体实施方式
在本实用新型的描述中,需要理解的是,术语“中心”、“纵向”、“横向”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系,仅是为了便于描述本实用新型和简化描述,而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作,因此不能理解为对本实用新型的限制。此外,术语“第一”、“第二”等仅用于描述目的,而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此,限定有“第一”、“第二”等的特征可以明示或者隐含地包括一个或者更多个该特征。在本实用新型的描述中,除非另有说明,“多个”的含义是两个或两个以上。
在本实用新型的描述中,需要说明的是,除非另有明确的规定和限定,术语“安装”、“相连”、“连接”应做广义理解,例如,可以是固定连接,也可以是可拆卸连接,或一体地连接;可以是机械连接,也可以是电连接;可以是直接相连,也可以通过中间媒介间接相连,可以是两个元件内部的连通。对于本领域的普通技术人员而言,可以通过具体情况理解上述术语在本实用新型中的具体含义。
下面结合附图对本实用新型作进一步说明:
实施例1
如图1-图4所示,厨房灭火装置,包括储存罐14、分隔卷帘8、灭火支管3,储存罐14内设置有灭火剂17,灭火的药剂,储存罐14上面设置有灭火总管12,输送灭火剂17,灭火总管12上面设置有总控阀13,控制灭火剂17的输送,灭火总管12下面设置有灭火支管3,向不同分区输送灭火剂17,灭火支管3上面设置有分控阀6,控制不同分区灭火剂17的输送,分控阀6一侧设置有喷头4,喷出灭火剂17,喷头4一侧设置有烟雾传感器5,采集烟雾信息,喷头4下方设置有燃气灶2,加热食物,燃气灶2下面设置有支撑台1,支撑燃气灶2,支撑台1之间设置有隔离道16,分隔不同分区,灭火支管3下方设置有卷帘罩9,支撑卷帘轴15,卷帘罩9上面设置有单片机11,单片机11一侧设置有无线收发器10,利用无线电发出报警,卷帘罩9前面设置有电动机7,驱动卷帘轴15旋转,电动机7后面设置有卷帘轴15,缠绕分隔卷帘8,卷帘轴15上面设置有分隔卷帘8,阻挡火焰蔓延。
实施例2
本实施例与实施例1的区别在于:
灭火总管12和储存罐14使用卡箍连接,卡箍连接便于拆装更换储存罐14,灭火支管3焊接在灭火总管12上,焊接使灭火支管3结实耐用。
工作原理:当燃气灶2发生火灾时,烟雾传感器5将采集到的火灾信息传递给单片机11,单片机11启动电动机7驱动卷帘轴15旋转放下分隔卷帘8封闭隔离道16,使火灾区域与正常区域分隔开,然后单片机11打开总控阀13和火灾区域相对应的分控阀6,灭火剂17从储存罐14中喷入灭火总管12,后通过灭火支管3和喷头4喷向火灾区域。
以上显示和描述了本实用新型的基本原理、主要特征和优点。本行业的技术人员应该了解,本实用新型不受上述实施例的限制,上述实施例和说明书中描述的只是说明本实用新型的原理,在不脱离本实用新型精神和范围的前提下,本实用新型还会有各种变化和改进,这些变化和改进都落入要求保护的本实用新型范围内。
