技术领域
本发明涉及印刷机械的除尘装置技术领域，尤其涉及一种印刷机械的静电除尘装置。
背景技术
印刷机械，一般由装版、涂墨、压印、输纸等机构组成，它在工作时先将要印刷的文字和图像制成印版，装在印刷机上，然后由人工或印刷机把墨涂敷于印版上有文字和图像的地方，再直接或间接地转印到纸或其他承印物上，从而复制出与印版相同的印刷品，现有的印刷机在工作时会产生大量粉尘灰尘，对厂房的工作环境影响极大。
现有技术的印刷机械的除尘装置，一般采用水清洗或手动粘灰的方式，对出纸口进行简单的清灰处理，水清洗由于湿度大容易导致机械损坏和印刷品打湿，手动粘灰的过程操作繁琐，费时费力且除尘效果不佳。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，而提出的一种印刷机械的静电除尘装置。
为了实现上述目的，本发明采用了如下技术方案：
一种印刷机械的静电除尘装置，包括印刷机械出纸箱，所述印刷机械出纸箱内设有对称分布的两个除静电棒，所述两个除静电棒之间有空隙，所述两个除静电棒之间的空隙与印刷机械出纸箱的出纸口相连，所述除静电棒远离印刷机械出纸箱出纸口的一侧设有粘尘胶辊，所述除静电棒和粘尘胶辊均可绕轴旋转；
所述印刷机械出纸箱的一个侧壁连通有扩音器，所述扩音器远离印刷机械出纸箱的一侧连接有声能转化器，所述声能转化器远离印刷机械出纸箱的一侧连接有变频器，所述声能转化器与变频器相邻的侧面连通有进气管，所述印刷机械出纸箱远离扩音器的一侧连通有抽气管；
所述抽气管远离印刷机械出纸箱的一端连接有吸灰箱，所述吸灰箱的底部连接有集灰层，所述吸灰箱内设有多层过滤网，所述吸灰箱远离抽气管的一侧通过管道连接有压缩机，所述压缩机远离吸灰箱的一侧与进气管远离声能转化器的一端相连接。
优选地，所述印刷机械出纸箱出纸口的正面设有防尘盖。
优选地，所述除静电棒具体为006A型除静电离子风棒，所述除静电棒包括静电轴和静电外壳，所述静电外壳设有通气孔，所述静电轴和静电外壳分别连接电源的正极和负极。
优选地，所述声能转化器具体为KINGSTATE-KPEG827压电型电声转换器，所述变频器具体为AS2-122H220V高频型变频器，所述变频器与声能转化器电性连接。
优选地，所述多层过滤网包括滤网透气布，活性炭吸附网及除菌颗粒网，所述集灰层具体为沾灰集尘袋，所述集灰层与多层过滤网通过筛孔板相连通。
优选地，所述粘尘胶辊的材质具体为聚氨酯弹性体(PUR)。
优选地，所述粘尘胶辊的材质具体为硅胶。
与现有技术相比，本发明的有益效果是：
1.通过在印刷机械出纸箱一侧设置扩音器、声能转化器和变频器，实现了对印刷机械出纸箱的变频声波震旦除尘，并将尘灰由抽气管抽走，避免使用水清洗或手动粘灰，操作简单，省时省力，除尘效果较佳。
2.通过在除静电棒外侧设有粘尘胶辊，经过声波除尘后，除静电棒上的剩余灰尘，由粘尘胶辊滚动进行沾灰，当粘尘胶辊上灰尘收集到一定程度时，可取出粘尘胶辊对其进行冲洗，再贴膜安装到印刷机械出纸箱中，以备继续使用，此过程更换方便，进一步优化除尘效果。
3.印刷机械出纸箱由抽气管与吸灰箱及压缩机相连，吸灰箱内设有多层过滤网和集灰层，从而实现了空气的循环洁净过程。
附图说明

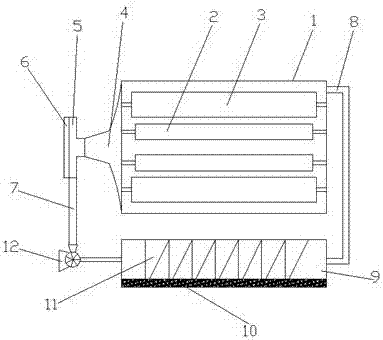

图1为本发明提出的一种印刷机械的静电除尘装置的结构示意图；
图2为本发明提出的一种印刷机械的静电除尘装置的印刷机械出纸箱的结构示意图；
图3为本发明提出的一种印刷机械的静电除尘装置的除静电棒的结构示意图；
图中：1印刷机械出纸箱、2除静电棒、3粘尘胶辊、4扩音器、5声能转化器、6变频器、7进气管、8抽气管、9吸灰箱、10集灰层、11多层过滤网、12压缩机、13防尘盖、14静电轴、15静电外壳、16通气孔。
具体实施方式
下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。
参照图1-3，一种印刷机械的静电除尘装置，包括印刷机械出纸箱1，所述印刷机械出纸箱1内设有对称分布的两个除静电棒2，所述两个除静电棒2之间有空隙，所述两个除静电棒2之间的空隙与印刷机械出纸箱1的出纸口相连，所述除静电棒2远离印刷机械出纸箱1出纸口的一侧设有粘尘胶辊3，所述除静电棒2和粘尘胶辊3均可绕轴旋转；
所述印刷机械出纸箱1的一个侧壁连通有扩音器4，所述扩音器4远离印刷机械出纸箱1的一侧连接有声能转化器5，所述声能转化器5远离印刷机械出纸箱1的一侧连接有变频器6，所述声能转化器5与变频器6相邻的侧面连通有进气管7，所述印刷机械出纸箱1远离扩音器4的一侧连通有抽气管8；
所述抽气管8远离印刷机械出纸箱1的一端连接有吸灰箱9，所述吸灰箱9的底部连接有集灰层10，所述吸灰箱9内设有多层过滤网11，所述吸灰箱9远离抽气管8的一侧通过管道连接有压缩机12，所述压缩机12远离吸灰箱9的一侧与进气管7远离声能转化器5的一端相连接。
所述印刷机械出纸箱1出纸口的正面设有防尘盖13。
所述除静电棒2具体为006A型除静电离子风棒，所述除静电棒2包括静电轴14和静电外壳15，所述静电外壳15设有通气孔16，所述静电轴14和静电外壳15分别连接电源的正极和负极。
所述声能转化器5具体为KINGSTATE-KPEG827压电型电声转换器，所述变频器6具体为AS2-122H220V高频型变频器，所述变频器6与声能转化器5电性连接。
所述多层过滤网11包括滤网透气布，活性炭吸附网及除菌颗粒网，所述集灰层10具体为沾灰集尘袋，所述集灰层10与多层过滤网11通过筛孔板相连通。
所述粘尘胶辊3的材质具体为聚氨酯弹性体(PUR)。
所述粘尘胶辊3的材质具体为硅胶。
本发明的工作内容：开启变频器6和声能转化器5，产生一定范围内不断变频的声波，经过扩音器4，声波传递到印刷机械出纸箱1中,将声波振动传递到除静电棒2和粘尘胶辊3的管壁，管壁表面产生震旦，从而弹走灰尘以及凝结水，达到除尘效果，尘灰被抽气管抽到吸灰箱9中；经过多层过滤网11的过滤以及集灰层10的收集灰尘，洁净的空气被压缩机12抽走，经由进气管7灌入声能转化器5中，从而实现了空气的循环洁净过程；除静电棒2上的剩余灰尘，由粘尘胶辊3滚动进行沾灰，当粘尘胶辊3上灰尘收集到一定程度时，可取出粘尘胶辊3对其进行冲洗，再贴膜安装到印刷机械出纸箱1中，以备继续使用。
以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
