技术领域
本实用新型涉及齿轮箱检测技术领域，具体为一种齿轮箱变载荷加载运行测试装置。
背景技术
我国风电场多数处于山区或丘陵地带，尤其是东南沿海及岛屿，地形复杂造成气流受地形影响发生崎变，由此产生在风轮上除水平来流外还有径向气流分量，我国相当一部分地区气流的阵风因子影响较大，对于风电机组机械传动力系来说，经常出现超过其设计极限条件的情况。作为传递动力的装置-齿轮箱，由于气流的不稳定性，导致齿轮箱长期处于复杂的交变载荷下工作。由于设备安装在几十米高空，不可能容易地送到工厂检修，因此经常进行状态监视可以及时发现问题，及时处理，还可以分析从出现故障征兆到彻底失效的时间，以便及时安排检修，而且，在我国北方地区，冬季气温很低，一些风场极端(短时)最低气温达到-40℃以下，而风力发电机组的设计最低运行气温在-20℃以上，个别低温型风力发电机组最低可达到-30℃。如果长时间在低温下运行，将损坏风力发电机组中的部件，如齿轮箱，因此必须对齿轮箱加温，齿轮箱加温是因为当风速较长时间较低或停风时，齿轮油会因气温太低而变得很稠，尤其是采取飞溅润滑部位，无法得到充分的润滑，导致齿轮或轴承短时缺乏润滑而损坏。如果机舱温度也很低，那么管路中润滑油也会发生流动不畅的问题，这样当齿轮箱油不能通过管路到达散热器，齿轮油温会不断上升直至停机，因此如何发明一种可以实时检测齿轮箱在变载荷加载过程中运行情况的齿轮箱变载荷加载运行测试装置，是目前本技术领域人员亟待解决的问题。
实用新型内容
本实用新型的目的在于提供一种齿轮箱变载荷加载运行测试装置，以解决上述背景技术中提出的齿轮箱在恶劣环境下容易造成损坏，影响风电场工作的问题。
为实现上述目的，本实用新型提供如下技术方案：一种齿轮箱变载荷加载运行测试装置，包括中央处理器，所述中央处理器分别电性输入连接软件存储模块和A/D转换单元，所述A/D转换单元电性输入连接信号放大单元，所述信号放大单元电性输入连接信号接收单元，所述信号接收单元电性输入连接传感器组件，所述传感器组件包括风力传感器、温湿度传感器和振动传感器，所述中央处理器电性输出连接显示屏，所述显示屏包括图像接收模块，所述图像接收模块分别电性输出连接横向驱动模块和纵向驱动模块，所述横向驱动模块和纵向驱动模块均电性输出连接液晶显示模块。
优选的，所述中央处理器的具体型号为6AG1055-1MM00-2BY0。
优选的，所述振动传感器为转轴振动传感器。
优选的，所述信号接收单元电性输入连接油污传感器。
优选的，所述显示屏为液晶显示屏。
优选的，所述信号放大单元的型号为SGA6589Z。
与现有技术相比，本实用新型的有益效果是：该种齿轮箱变载荷加载运行测试装置装置，设计合理，实用性强，采用风力传感器、温湿度传感器和振动传感器，可以实时的检测齿轮箱的风力、温湿度和转轴振动，并通过中央处理器传输到显示屏上进行显示，便于监控室内的工作人员实时的掌握齿轮箱的运行状态，及时的对齿轮箱进行维修。
附图说明

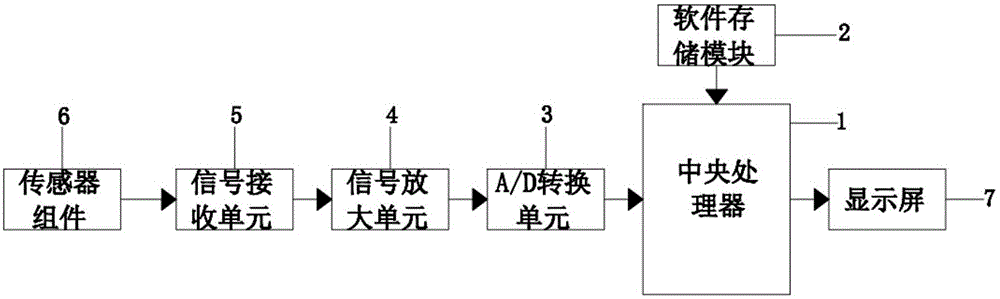

图1为本实用新型系统原理框图；
图2为本实用新型传感器组件框图；
图3为本实用新型显示屏框图。
图中：1中央处理器、2软件存储模块、3A/D转换单元、4信号放大单元、5信号接收单元、6传感器组件、61风力传感器、62温湿度传感器、63振动传感器、7显示屏、71图像接收模块、72横向驱动模块、73纵向驱动模块、74液晶显示模块。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-3，本实用新型提供一种技术方案：一种齿轮箱变载荷加载运行测试装置，包括中央处理器1，所述中央处理器1分别电性输入连接软件存储模块2和A/D转换单元3，软件存储模块2存储系统软件，A/D转换模块3将模拟信号转换成数字信号，所述A/D转换单元3电性输入连接信号放大单元4，信号放大单元4对信号进行放大，所述信号放大单元4电性输入连接信号接收单元5，所述信号接收单元5电性输入连接传感器组件6，所述传感器组件6包括风力传感器61、温湿度传感器62和振动传感器63，所述中央处理器1电性输出连接显示屏7，显示屏7用于显示图像，所述显示屏7包括图像接收模块71，所述图像接收模块71分别电性输出连接横向驱动模块72和纵向驱动模块73，所述横向驱动模块72和纵向驱动模块73均电性输出连接液晶显示模块74。
其中，所述中央处理器1的具体型号为6AG1055-1MM00-2BY0，所述振动传感器63为转轴振动传感器，所述信号接收单元5电性输入连接油污传感器，所述显示屏7为液晶显示屏，所述信号放大单元4的型号为SGA6589Z。
工作原理：传感器组件6中的风力传感器61、温湿度传感器62和振动传感器63分别检测齿轮箱上的风压力、齿轮箱内的温湿度和齿轮箱内的转轴上的振动强度，之后传感器组件6将检测信号传输给信号接收单元5，信号接收单元5接收信号后传输给信号放大单元4，信号放大单元4将接收的采集信号进行放大后，传输给A/D转换单元3，A/D转换单元3将模拟信号转换成数字信号，之后传输给中央处理器1，中央处理器1对接收的数据信号进行分析和计算处理后，传输给安装在监控室内的显示屏7上，工作人员通过观察显示屏上的风力曲线、温湿度曲线和转轴振动强度曲线，分析齿轮箱的运行状况。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
