技术领域
本实用新型属于生活废水利用技术领域，特别是涉及一种利于家庭水资源循环利用的节水装置。
背景技术
当今社会水资源匮乏，尤其是淡水，家庭用水中占了淡水使用的大部分，但是目前的家庭用水浪费情况很严重，除了洗油污的水无法利用，大多数家庭用水都是可以对废水进行再利用的。比如洗澡和洗衣服的水都能用来冲马桶，而洗菜、洗水果或表面冲洗表面干净的东西，在冲洗后的水也并不脏，用处会更广泛。
但是目前的家庭用水中，多数的水都来自自来水管，在使用后无论污水或较为干净的废水一并顺着排水管道进入下水管道，这样的做法属于水资源的浪费，而现有技术中用于废水收集的设备只能将所有的废水进行收集，无法根据实际使用进行分类收集，在对废水再利用时还需要对废水进行复杂的过滤加工，在使用时非常不方便。
因此，发明一种利于家庭水资源循环利用的节水装置来解决上述问题很有必要。
实用新型内容
本实用新型的目的在于提供一种利于家庭水资源循环利用的节水装置，以解决上述背景技术中提出的家用水资源循环利用设备无法根据水质进行分类收集，使用不方便的问题。
为实现上述目的，本实用新型提供如下技术方案：一种利于家庭水资源循环利用的节水装置，包括废水管，所述废水管的底部开设有旋转槽，所述旋转槽的内部活动安装有转动头，所述转动头的底部贯穿废水管的底部并固定连接有连接管，所述连接管的底部一侧固定连接有活动管。
所述活动管的中部开设有限位槽，所述限位槽的内部活动安装有延伸管，所述限位槽的前侧中部开设有滑道，所述延伸管的前侧中部固定连接有推板，所述推板的前端贯穿滑道。
可选的，所述活动管的下方固定安装有下水管，所述下水管的一侧固定安装有蓄水箱，所述蓄水箱的顶部固定连接有固定管，所述蓄水箱包括上箱体和下箱体，所述下箱体的上表面外侧开设有插槽，所述上箱体的下表面外侧固定连接有插板。
可选的，所述下箱体的内部两侧对称固定连接有固定块，所述下箱体的内部活动安装有过滤网，所述固定块的顶部一侧开设有安装槽，所述过滤网的两侧中部固定连接有安装块。
可选的，所述下箱体的一侧底部固定安装有水泵，所述下箱体与水泵相互连通。
可选的，所述旋转槽与转动头相互适配，所述旋转槽和转动头均为环形结构。
可选的，所述限位槽与延伸管相适配，所述限位槽的内表面与延伸管的外表面贴合连接。
可选的，所述上箱体的下表面与下箱体的上表面贴合连接，所述插槽与插板相互对应且相互适配。
可选的，所述插槽的内表面固定连接有橡胶垫，所述插槽和插板均为矩形结构。
可选的，所述过滤网与下箱体相适配，两个所述安装块分别与两个安装槽相对应。
与现有技术相比，本实用新型的技术效果和优点：
1、本实用新型的利于家庭水资源循环利用的节水装置，通过旋转槽和转动头的配合设置，能使连接管以转动头的中心点为圆心进行转动，下水管和固定管均与活动管相对应，使用者能根据废水的种类，使活动管在下水管和固定管之间进行切换。
2、本实用新型的利于家庭水资源循环利用的节水装置，通过延伸管的设置，能使下水管和固定管在与活动管对接时更加稳定，通过过滤网的设置，能对废水中的杂质进行过滤，蓄水箱能通过上箱体与下箱体进行分离，对过滤网进行清理，在使用时更加灵活可持续。
3、本实用新型的利于家庭水资源循环利用的节水装置，家中的洗手池，洗手后的废水实现重复利用，节约了大量的水资源。
附图说明

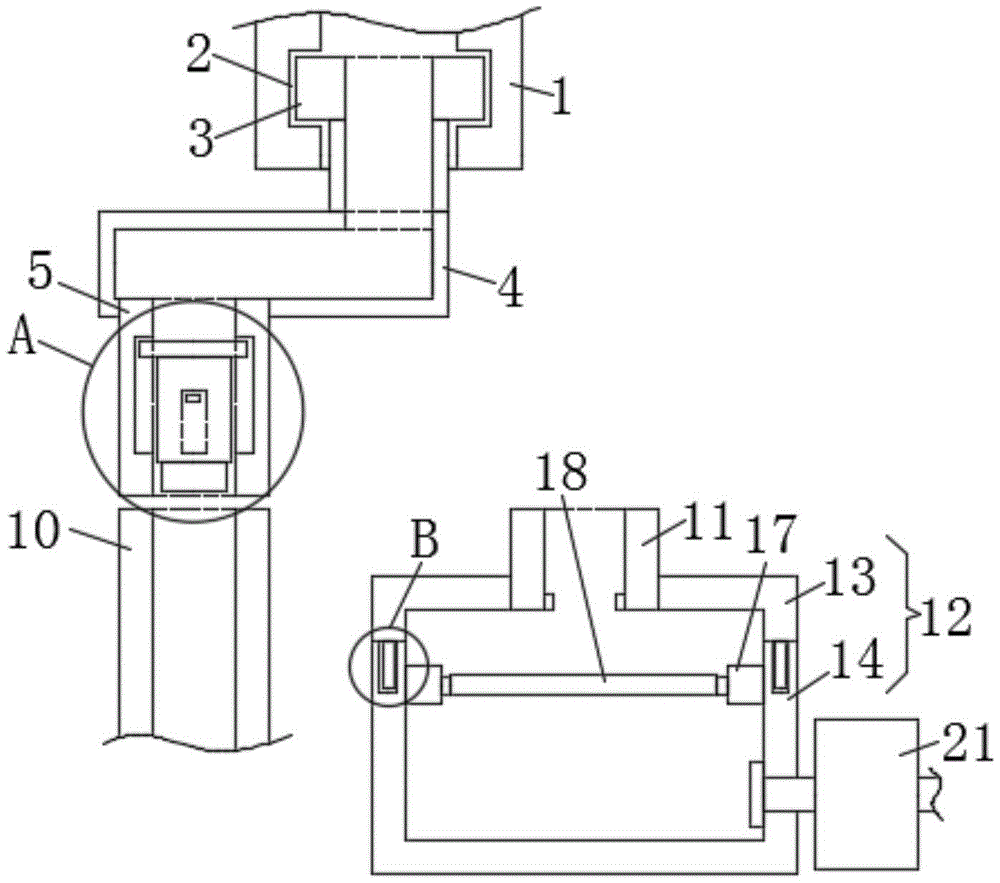

图1为本实用新型节水装置结构剖视示意图。
图2为本实用新型图1中A区结构放大示意图。
图3为本实用新型图1中B区结构放大示意图。
图4为本实用新型下箱体结构俯视示意图。
图中：1、废水管；2、旋转槽；3、转动头；4、连接管；5、活动管；6、限位槽；7、延伸管；8、滑道；9、推板；10、下水管；11、固定管；12、蓄水箱；13、上箱体；14、下箱体；15、插槽；16、插板；17、固定块；18、过滤网；19、安装槽；20、安装块；21、水泵。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
在本实用新型的描述中，需要理解的是，术语“中心”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”“内”、“外”、“顺时针”、“逆时针”、“轴向”、“径向”、“周向”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
在本实用新型中，除非另有明确的规定和限定，术语“设置”、“安装”、“相连”、“连接”、“固定”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接；可以是机械连接；可以是直接相连，也可以通过中间媒介间接相连。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。
如图1-4所示，一种利于家庭水资源循环利用的节水装置，包括废水管1；
由图1所示，废水管1的底部开设有旋转槽2，旋转槽2的内部活动安装有转动头3，转动头3的底部贯穿废水管1的底部并固定连接有连接管4，连接管4的底部一侧固定连接有活动管5，活动管5的下方固定安装有下水管10，下水管10的一侧固定安装有蓄水箱12，蓄水箱12的顶部固定连接有固定管11，蓄水箱12包括上箱体13和下箱体14，通过转动连接管4，使活动管5在下水管10和固定管11之间切换。
由图2所示，活动管5的中部开设有限位槽6，限位槽6的内部活动安装有延伸管7，限位槽6的前侧中部开设有滑道8，延伸管7的前侧中部固定连接有推板9，推板9的前端贯穿滑道8，推板9通过滑道8上下滑动，控制活动管5与下水管10的连接。
由图3所示，下箱体14的上表面外侧开设有插槽15，上箱体13的下表面外侧固定连接有插板16，通过插槽15和插板16的配合设置，使上箱体13和下箱体14连接更稳定，密封性更强。
由图4所示，下箱体14的内部两侧对称固定连接有固定块17，下箱体14的内部活动安装有过滤网18，固定块17的顶部一侧开设有安装槽19，过滤网18的两侧中部固定连接有安装块20，通过安装块20与安装槽19的对接，将过滤网18进行安装。
本实用工作原理：根据废水的种类，首先使用者判断是否可利用，若为浓度较高的污水，可通过活动管5与下水管10对接，然后将推板9向下推动，使污水通过下水管10进入下水道，若为污染较小的废水，能将连接管4通过旋转槽2和转动头3的配合，使活动管5与固定管11对接，然后将推板9向下推动，使废水排入蓄水箱12内进行收集，通过过滤网18的设置，能将废水中的杂质进行过滤，通过水泵21能将废水向外排出，作为其他用处，在长时间使用后，能将上箱体13与下箱体14分离，对过滤网18上进行清理。
最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换,凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
