技术领域
本实用新型属于建筑装修设备技术领域，特别涉及一种稳定便携 式马凳。
背景技术
建筑平房或各种室内装修，经常需要登高作业，马凳也称登高架， 是常用的登高设备。马凳通常由左右两部分组成，左右两部分的连接 方式有的以铰轴连接，铰轴连接，结构复杂，制作、装配难度大。有 的采用合页连接，合页连接结构简单，制作、装配容易，但因普通合 页承受力较小，致使马凳稳定性较差，特别是，用普通合页连接，马 凳折叠后不够规整，不便于携带、运输和保管。
发明内容
本实用新型的目的在于克服现有技术的不足，提供一种结构简单、 制作安装容易、承受力较大、折叠后外形规整、便于携带、运输和保 管的稳定便携式马凳。
本实用新型解决其技术问题是通过以下技术方案实现的：
一种稳定便携式马凳，包括踏板、合页、马凳腿、安全拉绳、斜 撑杆，合页对称铰装于踏板中部，马凳腿对称铰装于踏板两端，安全 拉绳连接于两马凳腿之间，斜撑杆一端与踏板铰装另一端与马凳腿铰 装，其特征在于：所述合页为带定位销栓旋转合页，由内页片、外页 片、防滑螺栓轴、定位销栓组成，内页片、外页片分内外叠加在一起， 防滑螺栓轴连接于内页片、外页片之间，定位销栓固装于内页片上内 侧。
而且，所述内页片、外页片结构相同，方向相反，均由安装板、 铰装板组成，安装板、铰装板相互垂直制为一体。
而且，所述安装板、铰装板其结合部制为折弯部。
而且，所述折弯部，其高度不小于十五毫米。
而且，所述安装板，其上制有多个装配孔。
而且，所述铰装板，其上制有轴孔和定位销栓孔，其横向宽度不 小于七十毫米。
本实用新型的优点和有益效果为：
1、本实用新型稳定便携式马凳，其踏板铰接合页为带定位销栓 旋转合页，带定位销栓旋转合页上设置有防滑螺栓轴和定位销栓，可 大大增强其承受力和稳定性。
2、本实用新型稳定便携式马凳设置有带定位销栓旋转合页，其 折叠后可使马凳踏板之间形成一个合页缝，此合页缝正好用于容纳马 凳腿，使马凳折叠后各部件顺畅规整，便于携带、运输和保管。
3、本实用新型稳定便携式马凳，其带定位销栓旋转合页结构简 单，制作装配容易。
4、本实用新型稳定便携式马凳结构设计科学合理，具有结构简 单、制作装配容易、承受力大、稳定性高、马凳折叠后外形规整、便 于携带、运输和保管等优点，是一种具有较高创新性的稳定便携式马 凳。
附图说明

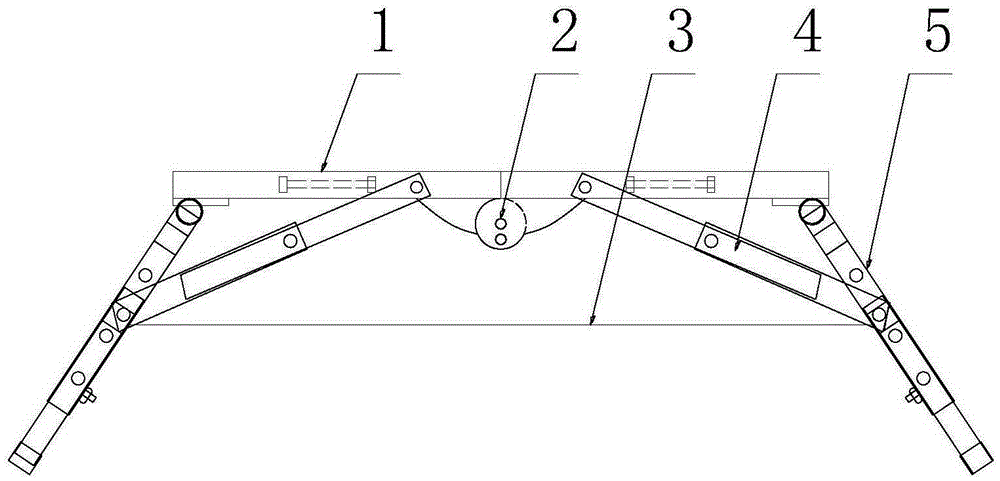

图1为稳定便携式马凳结构示意图；
图2为带定位销栓旋转合页结构示意图；
图3为外页片结构示意图；
图4为图3的仰视图；
图5为图3的左视图；
图6为稳定便携式马凳折叠后示意图。
附图标注说明：
1-踏板，2-合页，3-安全拉绳，4-斜撑杆，5-马凳腿，6-外页片， 7-防滑螺栓轴，8-定位销栓，9-内页片，10-折弯部，11-安装板， 12-铰装板，13-定位销栓孔，14-轴孔，15-装配孔。
具体实施方式
下面通过具体实施例对本实用新型作进一步详述，以下实施例只 是描述性的，不是限定性的，不能以此限定本实用新型的保护范围。
一种稳定便携式马凳，包括踏板1、合页2、马凳腿5、安全拉 绳3、斜撑杆4，合页对称铰装于踏板中部，马凳腿对称铰装于踏板 两端，安全拉绳连接于两马凳腿之间，斜撑杆一端与踏板铰装另一端 与马凳腿铰装。其创新之处在于：合页为带定位销栓旋转合页，由内 页片9、外页片6、防滑螺栓轴7、定位销栓8组成，内页片、外页 片分内外叠加在一起，防滑螺栓轴连接于内页片、外页片之间，定位 销栓固装于内页片上内侧。
内页片、外页片结构相同，方向相反，均由安装板11、铰装板 12组成，安装板、铰装板相互垂直制为一体。安装板、铰装板其结 合部制为折弯部10；折弯部，其高度不小于十五毫米。
安装板，其上制有多个装配孔15。
铰装板，其上制有轴孔14和定位销栓孔13，其横向宽度不小于 七十毫米。
内页片、外页片折叠后，其横向宽度不小于一百毫米。
本实用新型的工作原理：
架设：将本稳定便携式马凳踏板面向下并向两侧放平，用定位销 栓将两侧的合页锁紧固定，向两侧翻转马凳腿，将斜撑杆固定好；翻 转马凳使踏板向上，检查安全拉绳松紧，即可使用其进行登高作业。 折叠时动作相反。马凳架设后，由于踏板由带定位销栓旋转合页铰装， 稳定便携式马凳上设置有定位销栓，可承受踏板形成的旋转剪切力， 大大增强马凳的稳定性，结构比较稳固。马凳折叠后，踏板之间自然 形成一个合页缝，合页缝的宽度等于铰装板宽度与两个折弯部高度之 和，马凳腿、斜撑杆正好容纳于合页缝处，使折叠后的马凳各个部件 比较顺畅，外形规整，十分方便携带、运输和保管。
尽管为说明目的公开了本实用新型的实施例和附图，但是本领域 的技术人员可以理解：在不脱离本实用新型及所附权利要求的精神和 范围内，各种替换、变化和修改都是可能的，因此，本实用新型的范 围不局限于实施例和附图所公开的内容。
